Mặt bích là gì? Cấu tạo, phân loại, tiêu chuẩn và ứng dụng

Trong hệ thống đường ống, thiết bị áp lực và nhiều dây chuyền sản xuất hiện đại, mặt bích là chi tiết không thể thiếu, đóng vai trò kết nối các đường ống, van, bơm và thiết bị một cách chắc chắn, an toàn. Từ các ngành dầu khí, hóa chất, cấp thoát nước đến thực phẩm, dược phẩm và cơ khí chế tạo, mặt bích đều được sử dụng rộng rãi nhờ khả năng tháo lắp, bảo trì và thay thế dễ dàng.

Vậy mặt bích là gì, có cấu tạo ra sao, được phân loại như thế nào và cần lưu ý những tiêu chuẩn nào khi lựa chọn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Mặt bích là gì?

Mặt bích (Flange) là một chi tiết cơ khí có dạng đĩa tròn hoặc vuông, được thiết kế với các lỗ bắt bulông nhằm kết nối hai đoạn đường ống hoặc kết nối đường ống với các thiết bị như van, bơm, bình chịu áp lực, đồng hồ đo…

Giữa hai mặt bích thường được lắp thêm gioăng làm kín (Gasket) để ngăn ngừa rò rỉ chất lỏng hoặc khí trong quá trình vận hành.

Khác với phương pháp hàn cố định, kết nối bằng mặt bích cho phép tháo rời nhanh chóng khi cần bảo trì, kiểm tra hoặc thay thế thiết bị mà không ảnh hưởng đến toàn bộ hệ thống.

Ngày nay, mặt bích được chế tạo từ nhiều loại vật liệu như:

• Thép carbon
• Thép không gỉ (Inox 304, 316…)
• Thép hợp kim
• Gang
• Đồng
• Nhựa PVC, uPVC, CPVC…

Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc, áp suất, nhiệt độ và loại lưu chất vận chuyển.

Xem thêm: Đồ gá khoan là gì?

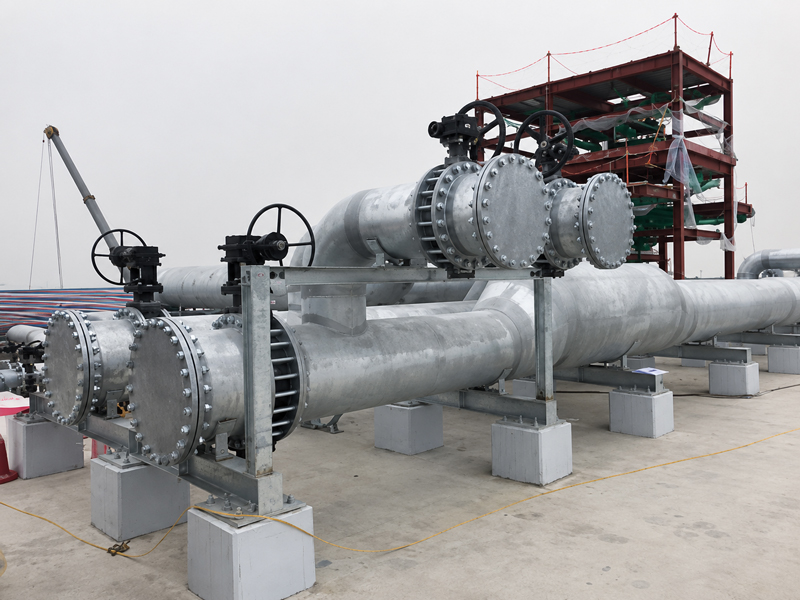

2. Cấu tạo của mặt bích

Mặc dù có nhiều kiểu khác nhau nhưng về cơ bản, mặt bích gồm các thành phần chính sau:

2.1. Phần thân mặt bích

Là bộ phận chịu lực chính, có nhiệm vụ liên kết và truyền tải áp lực giữa các thiết bị. Phần thân thường được chế tạo từ thép carbon, thép không gỉ, gang hoặc hợp kim để đáp ứng yêu cầu về độ bền cơ học và khả năng chống ăn mòn. Độ dày và hình dạng của thân mặt bích được thiết kế theo từng tiêu chuẩn nhằm đảm bảo khả năng chịu áp suất và nhiệt độ trong quá trình vận hành.

2.2. Lỗ tâm

Đây là vị trí lưu chất đi qua, đường kính lỗ tâm phải phù hợp với kích thước đường ống. Nếu đường kính không tương thích, dòng chảy có thể bị cản trở, làm tăng tổn thất áp suất và ảnh hưởng đến hiệu quả vận hành của hệ thống. Việc gia công lỗ tâm với độ chính xác cao cũng góp phần đảm bảo khả năng lắp ghép và độ đồng tâm của toàn bộ cụm kết nối.

2.3. Các lỗ bulông

Được bố trí đều quanh chu vi để liên kết hai mặt bích bằng bulông và đai ốc. Số lượng, kích thước và khoảng cách giữa các lỗ bulông được quy định nghiêm ngặt theo từng tiêu chuẩn như ANSI, DIN, JIS hoặc EN. Khi siết bulông đúng lực và đúng trình tự, áp lực sẽ được phân bổ đồng đều, giúp tăng độ kín và giảm nguy cơ rò rỉ.

2.4. Bề mặt làm kín (Facing)

Là nơi tiếp xúc với gioăng làm kín. Tùy tiêu chuẩn sẽ có nhiều dạng như:

• Flat Face (FF)
• Raised Face (RF)
• Ring Type Joint (RTJ)
• Tongue & Groove (TG)

Mỗi kiểu bề mặt được thiết kế để phù hợp với từng mức áp suất, nhiệt độ và điều kiện làm việc khác nhau. Độ nhẵn bề mặt và độ chính xác khi gia công là những yếu tố quan trọng quyết định khả năng làm kín, đặc biệt trong các hệ thống chịu áp suất cao hoặc môi trường có tính ăn mòn.

2.5. Gioăng làm kín

Không thuộc cấu tạo của mặt bích nhưng luôn đi kèm trong quá trình lắp đặt nhằm đảm bảo độ kín tuyệt đối. Gioăng có thể được làm từ cao su, PTFE (Teflon), graphite, kim loại hoặc vật liệu composite tùy theo môi trường sử dụng. Việc lựa chọn đúng loại gioăng sẽ giúp tăng tuổi thọ của hệ thống, hạn chế rò rỉ và đảm bảo vận hành an toàn trong thời gian dài.

Tìm hiểu: Phôi và phoi khác nhau như thế nào?

3. Mặt bích dùng để làm gì?

Mặt bích được sử dụng với nhiều mục đích khác nhau trong hệ thống công nghiệp.

Kết nối đường ống

Đây là ứng dụng phổ biến nhất, giúp nối các đoạn ống thành hệ thống hoàn chỉnh.

Kết nối thiết bị

Mặt bích dùng để liên kết:

• Van công nghiệp
• Máy bơm
• Bình chịu áp lực
• Đồng hồ đo lưu lượng
• Bộ lọc
• Thiết bị trao đổi nhiệt

Thuận tiện cho bảo trì

So với kết nối hàn, mặt bích có thể tháo rời dễ dàng để:

• Kiểm tra thiết bị
• Vệ sinh đường ống
• Thay thế linh kiện
• Mở rộng hệ thống

Đảm bảo độ kín

Khi kết hợp đúng với gioăng và bulông theo tiêu chuẩn, mặt bích giúp hạn chế rò rỉ ngay cả trong điều kiện áp suất và nhiệt độ cao.

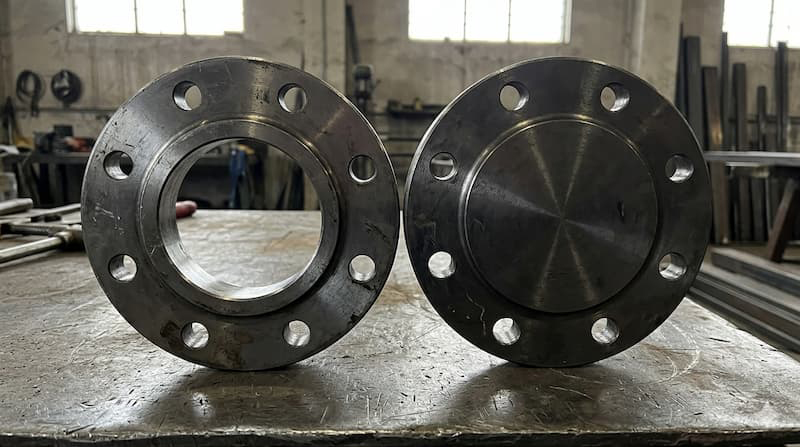

4. Các loại mặt bích phổ biến hiện nay

Hiện nay, mặt bích được phân loại theo nhiều kiểu kết nối và phương pháp lắp đặt khác nhau. Mỗi loại có cấu tạo, ưu điểm và phạm vi ứng dụng riêng, phù hợp với từng điều kiện làm việc của hệ thống đường ống.

STT	CÁC LOẠI MẶT BÍCH	ĐẶC ĐIỂM CỦA MẶT BÍCH
1	Mặt bích hàn cổ (Weld Neck Flange)	Mặt bích hàn cổ có phần cổ dài và được hàn giáp mối trực tiếp với đường ống, giúp phân bố ứng suất đều trong quá trình vận hành. Nhờ khả năng chịu áp suất và nhiệt độ cao, loại mặt bích này có tuổi thọ lớn và được sử dụng phổ biến trong các ngành dầu khí, hóa chất, nhiệt điện và những hệ thống làm việc trong điều kiện khắc nghiệt.
2	Mặt bích hàn trượt (Slip-On Flange)	Đối với mặt bích hàn trượt, đường ống được đưa vào bên trong mặt bích và hàn ở cả hai phía để tạo liên kết chắc chắn. Loại mặt bích này có ưu điểm là giá thành hợp lý, dễ gia công và lắp đặt nhanh, thường được sử dụng trong các hệ thống cấp nước, khí nén và đường ống làm việc ở mức áp suất trung bình.
3	Mặt bích ren (Threaded Flange)	Mặt bích ren được kết nối với đường ống bằng ren nên không cần thực hiện hàn trong quá trình lắp đặt. Nhờ đó, việc thi công trở nên đơn giản, đồng thời hạn chế phát sinh nhiệt, rất phù hợp với các đường ống có đường kính nhỏ hoặc các môi trường dễ cháy nổ.
4	Mặt bích hàn bọc (Socket Weld Flange)	Mặt bích hàn bọc có phần hốc để đưa đầu ống vào trước khi thực hiện mối hàn. Thiết kế này giúp tăng độ bền và độ kín của mối nối, phù hợp với các hệ thống đường ống có đường kính nhỏ nhưng làm việc ở áp suất cao.
5	Mặt bích mù (Blind Flange)	Mặt bích mù là loại mặt bích không có lỗ tâm, được sử dụng để bịt kín đầu đường ống hoặc các bình áp lực. Ngoài chức năng đóng kín hệ thống, mặt bích mù còn được lắp đặt tại các vị trí dự phòng để thuận tiện cho việc mở rộng hoặc bảo trì hệ thống trong tương lai.
6	Mặt bích rời (Lap Joint Flange)	Mặt bích rời được sử dụng kết hợp với đầu Stub End, cho phép mặt bích xoay linh hoạt khi lắp đặt, giúp việc căn chỉnh lỗ bulông trở nên dễ dàng hơn. Loại mặt bích này đặc biệt phù hợp với các hệ thống sử dụng vật liệu inox hoặc hợp kim có giá thành cao, góp phần tiết kiệm chi phí mà vẫn đảm bảo hiệu quả sử dụng.

Tham khảo: Mâm xoay chịu lực

5. Các thông số cần quan tâm khi lựa chọn mặt bích

Để lựa chọn mặt bích phù hợp với hệ thống đường ống và điều kiện vận hành, cần xem xét nhiều thông số kỹ thuật quan trọng. Việc lựa chọn đúng không chỉ đảm bảo khả năng lắp ghép mà còn giúp hệ thống vận hành an toàn và bền bỉ.

STT	THÔNG SỐ	Ý NGHĨA
1	Kích thước danh nghĩa (DN hoặc NPS)	Kích thước danh nghĩa (DN hoặc NPS) là thông số xác định đường kính của đường ống cần kết nối. Đây là yếu tố đầu tiên cần xác định để lựa chọn mặt bích có kích thước tương thích với toàn bộ hệ thống.
2	Cấp áp suất (Pressure Class)	Mỗi mặt bích được thiết kế để làm việc trong một dải áp suất nhất định. Các cấp áp suất phổ biến theo tiêu chuẩn ANSI/ASME gồm Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500. Đối với tiêu chuẩn DIN hoặc EN, các cấp áp suất thường gặp là PN10, PN16, PN25, PN40, PN63 và PN100.
3	Vật liệu chế tạo	Vật liệu quyết định khả năng chịu lực, chống ăn mòn và tuổi thọ của mặt bích. Các loại vật liệu được sử dụng phổ biến gồm thép SS400, thép rèn A105, ASTM A350, inox 304, inox 316, gang dẻo và nhựa PVC, tùy theo môi trường và điều kiện làm việc.
4	Kiểu bề mặt làm kín	Bề mặt làm kín ảnh hưởng trực tiếp đến khả năng chống rò rỉ của mối nối. Các kiểu phổ biến hiện nay gồm FF (Flat Face), RF (Raised Face) và RTJ (Ring Type Joint), mỗi loại phù hợp với từng cấp áp suất và ứng dụng khác nhau.
5	Tiêu chuẩn sản xuất	Mặt bích cần được chế tạo theo các tiêu chuẩn quốc tế để đảm bảo khả năng lắp ghép đồng bộ. Các tiêu chuẩn này quy định chi tiết về đường kính, số lượng lỗ bulông, khoảng cách tâm lỗ, độ dày, kích thước tổng thể và khả năng chịu áp suất, giúp các thiết bị từ nhiều nhà sản xuất có thể kết nối chính xác với nhau.

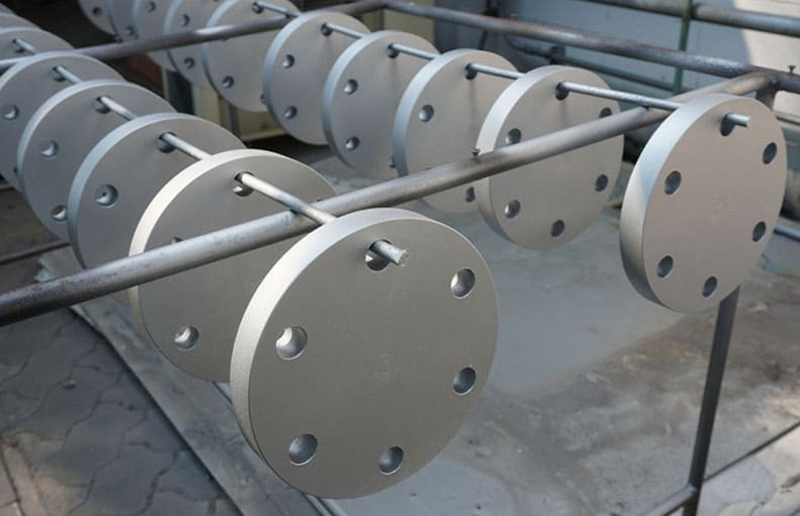

6. Các tiêu chuẩn mặt bích thường gặp

Để đảm bảo khả năng lắp ghép đồng bộ giữa các đường ống, van và thiết bị đến từ nhiều nhà sản xuất khác nhau, mặt bích được chế tạo theo các tiêu chuẩn quốc tế. Mỗi tiêu chuẩn sẽ quy định về kích thước, áp suất làm việc, vật liệu, dung sai và phương pháp thử nghiệm, giúp các chi tiết có thể thay thế và lắp đặt dễ dàng trong nhiều hệ thống công nghiệp.

6.1. ANSI/ASME B16.5

ANSI/ASME B16.5 là tiêu chuẩn được sử dụng phổ biến tại Mỹ và nhiều quốc gia trên thế giới. Tiêu chuẩn này áp dụng cho các loại mặt bích có kích thước từ 1/2 inch đến 24 inch, với các cấp áp suất thông dụng như Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500. Đây là lựa chọn phổ biến trong các ngành dầu khí, hóa chất, năng lượng và công nghiệp nặng.

6.2. ASME B16.47

Đối với các hệ thống đường ống có đường kính lớn, tiêu chuẩn ASME B16.47 được áp dụng để quy định kích thước và yêu cầu kỹ thuật của mặt bích. Tiêu chuẩn này thường được sử dụng trong các dự án dầu khí, nhà máy điện, hóa dầu và các công trình công nghiệp quy mô lớn.

6.3. DIN

DIN là tiêu chuẩn công nghiệp của Đức, được sử dụng rộng rãi tại châu Âu và nhiều quốc gia khác. Các mặt bích theo tiêu chuẩn DIN thường được phân loại theo cấp áp suất PN (Pressure Nominal) như PN10, PN16, PN25 và PN40, đáp ứng nhiều yêu cầu vận hành khác nhau trong hệ thống đường ống.

6.4. EN 1092-1

EN 1092-1 là tiêu chuẩn mặt bích của châu Âu đang được sử dụng phổ biến hiện nay. Tiêu chuẩn này kế thừa và thống nhất nhiều quy định trước đây, giúp tăng khả năng tương thích giữa các thiết bị và đáp ứng yêu cầu của nhiều ngành công nghiệp hiện đại.

6.5. JIS

JIS là tiêu chuẩn công nghiệp của Nhật Bản, được áp dụng rộng rãi trong các nhà máy sử dụng thiết bị và dây chuyền sản xuất của Nhật. Tại Việt Nam, mặt bích theo tiêu chuẩn JIS xuất hiện phổ biến trong các ngành cơ khí, thực phẩm, hóa chất và xử lý nước nhờ tính đồng bộ với hệ thống thiết bị nhập khẩu.

6.6. BS

BS là tiêu chuẩn của Vương quốc Anh, quy định các yêu cầu về kích thước, vật liệu và khả năng chịu áp lực của mặt bích. Mặc dù hiện nay nhiều tiêu chuẩn BS đã được thay thế hoặc tích hợp vào tiêu chuẩn châu Âu, chúng vẫn được sử dụng trong một số hệ thống và thiết bị hiện hữu.

6.7. GOST

GOST là hệ thống tiêu chuẩn của Nga và một số quốc gia Đông Âu. Mặt bích theo tiêu chuẩn GOST thường được sử dụng trong các nhà máy, công trình và thiết bị có nguồn gốc từ Nga hoặc các nước thuộc khối SNG, đáp ứng các yêu cầu kỹ thuật riêng về kích thước và điều kiện làm việc.

7. Ứng dụng của mặt bích trong công nghiệp

Nhờ khả năng kết nối linh hoạt, độ kín cao và dễ dàng lắp đặt, tháo rời để bảo trì, mặt bích được ứng dụng rộng rãi trong hầu hết các lĩnh vực công nghiệp hiện nay.

• Ngành dầu khí: Trong ngành dầu khí, mặt bích được sử dụng để kết nối các hệ thống đường ống dẫn dầu thô, khí tự nhiên và hóa dầu. Đây là bộ phận quan trọng giúp hệ thống vận hành an toàn, chịu được áp suất lớn và đảm bảo độ kín trong quá trình khai thác, vận chuyển.
• Nhà máy điện: Tại các nhà máy điện, mặt bích được lắp đặt trên đường ống hơi, nồi hơi, tuabin và các bình áp lực. Khả năng chịu nhiệt độ và áp suất cao giúp mặt bích đáp ứng tốt điều kiện làm việc khắc nghiệt của hệ thống phát điện.
• Ngành hóa chất: Trong các nhà máy hóa chất, mặt bích được sử dụng để kết nối hệ thống đường ống và thiết bị công nghệ. Sản phẩm phải đáp ứng yêu cầu làm việc trong môi trường có áp suất cao, nhiệt độ lớn và thường xuyên tiếp xúc với các hóa chất có tính ăn mòn.
• Hệ thống cấp thoát nước: Mặt bích được ứng dụng phổ biến trong các trạm bơm, nhà máy cấp nước, hệ thống xử lý nước sạch và nước thải. Việc sử dụng mặt bích giúp quá trình lắp đặt, bảo dưỡng và thay thế đường ống diễn ra nhanh chóng, thuận tiện.
• Ngành thực phẩm và đồ uống: Trong các dây chuyền sản xuất thực phẩm, đồ uống, mặt bích inox được ưu tiên sử dụng nhờ khả năng chống ăn mòn, dễ vệ sinh và đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn vệ sinh thực phẩm.
• Ngành dược phẩm: Đối với lĩnh vực dược phẩm, mặt bích được ứng dụng trong các hệ thống đường ống và thiết bị yêu cầu độ sạch, độ kín và độ an toàn cao. Vật liệu chế tạo thường là inox chất lượng cao để đảm bảo không ảnh hưởng đến chất lượng sản phẩm.
• Đóng tàu và hàng hải: Trong ngành đóng tàu, mặt bích đóng vai trò kết nối các hệ thống cấp nhiên liệu, làm mát, chữa cháy và nhiều hệ thống đường ống khác trên tàu biển. Khả năng chịu áp lực và chống ăn mòn trong môi trường nước mặn giúp mặt bích hoạt động bền bỉ theo thời gian.
• Cơ khí chế tạo: Trong lĩnh vực cơ khí chế tạo và gia công chính xác, mặt bích được sử dụng để chế tạo các cụm chi tiết máy, hệ thống thủy lực, khí nén và nhiều thiết bị công nghiệp khác. Để đảm bảo độ đồng tâm, độ phẳng, vị trí lỗ bulông và độ kín khi lắp ghép, mặt bích thường được gia công trên các dòng máy CNC như máy tiện CNC, trung tâm gia công CNC hoặc máy doa CNC. Việc gia công với độ chính xác cao góp phần nâng cao chất lượng sản phẩm, tăng tuổi thọ và độ ổn định cho toàn bộ hệ thống.

Mặt bích là chi tiết kết nối quan trọng trong hầu hết các hệ thống đường ống và thiết bị công nghiệp. Việc hiểu rõ mặt bích là gì, cấu tạo, công dụng, các loại mặt bích, thông số kỹ thuật cũng như các tiêu chuẩn quốc tế sẽ giúp doanh nghiệp lựa chọn đúng sản phẩm, đảm bảo khả năng vận hành an toàn, độ kín cao và tối ưu chi phí đầu tư.

Đối với các ngành yêu cầu độ chính xác cao như cơ khí chế tạo, dầu khí, năng lượng hay công nghiệp hỗ trợ, việc lựa chọn mặt bích được gia công theo đúng tiêu chuẩn và kiểm soát chặt chẽ về kích thước, độ phẳng, độ đồng tâm và chất lượng bề mặt là yếu tố quyết định đến độ bền và hiệu quả của toàn bộ hệ thống.

Với bài viết DN Solutions gửi đến về mặt bích là gì trên đây, chúc bạn có những thông tin hữu ích, hẹn gặp lại trong những chia sẻ tiếp theo.
