Trong ngành cơ khí chế tạo hiện đại, độ chính xác và năng suất luôn là yếu tố quyết định chất lượng sản phẩm. Để đảm bảo quá trình khoan đạt độ đồng đều cao, giảm sai số và tối ưu thời gian sản xuất, đồ gá khoan trở thành một giải pháp không thể thiếu trong các xưởng gia công cơ khí chính xác.
Không chỉ hỗ trợ cố định phôi chắc chắn, đồ gá còn giúp định vị lỗ khoan chính xác, nâng cao hiệu quả sản xuất hàng loạt và giảm phụ thuộc vào tay nghề người vận hành. Vậy đồ gá khoan là gì, cấu tạo ra sao và được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

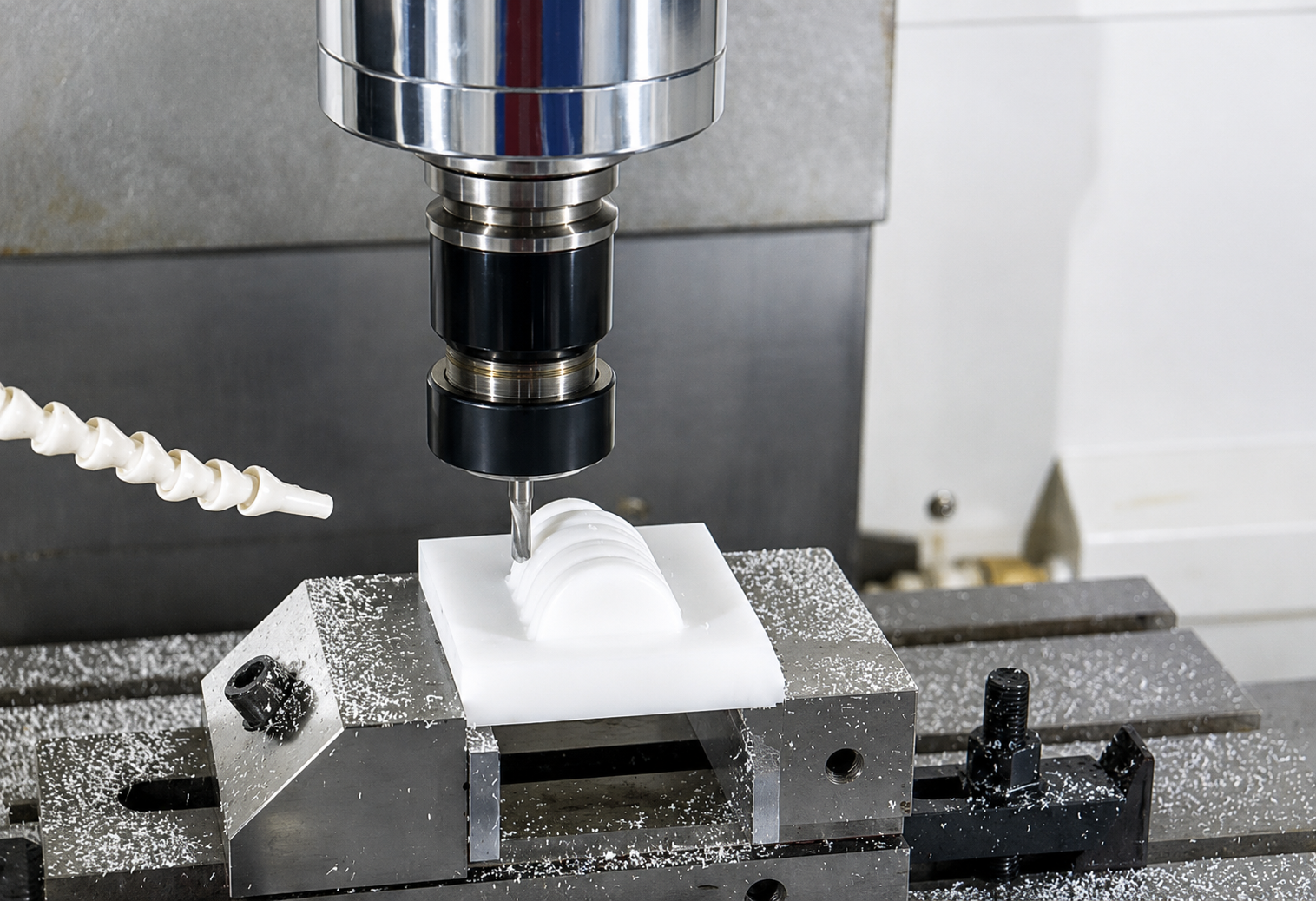

- Đồ gá khoan là gì?
Đồ gá khoan là thiết bị hỗ trợ dùng để định vị và kẹp chặt phôi trong quá trình gia công khoan, giúp mũi khoan thực hiện đúng vị trí, đúng kích thước và đảm bảo độ chính xác theo yêu cầu kỹ thuật.
Đây là một dạng đồ gá cơ khí chuyên dụng được sử dụng phổ biến trên các máy khoan bàn, máy khoan CNC, máy gia công trung tâm hoặc các dây chuyền sản xuất tự động.
Mục tiêu chính của đồ gá khoan gồm:
- Định vị chính xác chi tiết
- Cố định phôi chắc chắn khi gia công
- Hướng dẫn mũi khoan đúng vị trí
- Tăng độ đồng đều giữa các sản phẩm
- Giảm thời gian thao tác
- Vai trò của đồ gá khoan trong gia công cơ khí
Trong sản xuất cơ khí hiện đại, đồ gá khoan đóng vai trò đặc biệt quan trọng, góp phần nâng cao chất lượng sản phẩm và tối ưu hiệu quả vận hành trong nhà máy.
Đảm bảo độ chính xác
Đồ gá khoan giúp định vị phôi theo đúng tọa độ thiết kế, hạn chế tối đa sai lệch vị trí lỗ khoan trong quá trình gia công. Nhờ hệ thống định vị và bạc dẫn hướng, mũi khoan luôn di chuyển đúng tâm, đảm bảo kích thước và khoảng cách giữa các lỗ đạt độ chính xác cao.
Đây là yếu tố đặc biệt quan trọng đối với các chi tiết cơ khí yêu cầu dung sai nhỏ hoặc cần lắp ghép đồng bộ trong dây chuyền sản xuất.
Tăng năng suất gia công
Khi sử dụng đồ gá khoan, người vận hành không cần thực hiện nhiều thao tác đo đạc hoặc căn chỉnh thủ công như phương pháp truyền thống. Quá trình gá đặt phôi diễn ra nhanh chóng, giúp rút ngắn thời gian chu kỳ gia công và tăng sản lượng sản xuất.
Đối với các doanh nghiệp sản xuất hàng loạt, việc ứng dụng đồ gá khoan còn giúp tối ưu nhân công và nâng cao hiệu suất vận hành máy móc.
Nâng cao tính đồng nhất sản phẩm
Trong sản xuất công nghiệp, tính đồng đều giữa các sản phẩm là yêu cầu bắt buộc để đảm bảo chất lượng lắp ráp và vận hành. Đồ gá khoan giúp các chi tiết sau gia công có vị trí lỗ khoan giống nhau gần như tuyệt đối, hạn chế sai số giữa các sản phẩm.
Điều này đặc biệt quan trọng trong các ngành như ô tô, xe máy, khuôn mẫu và cơ khí chính xác, nơi yêu cầu độ ổn định cao trong từng chi tiết.
Giảm phụ thuộc vào tay nghề công nhân
Nhờ cơ chế định vị và dẫn hướng có sẵn, đồ gá khoan giúp giảm đáng kể sự phụ thuộc vào kỹ năng thao tác của người vận hành. Ngay cả công nhân mới hoặc ít kinh nghiệm vẫn có thể thực hiện gia công với độ chính xác ổn định.
Điều này giúp doanh nghiệp dễ dàng chuẩn hóa quy trình sản xuất, đồng thời giảm rủi ro phát sinh lỗi do thao tác thủ công.
Tăng độ an toàn khi gia công
Trong quá trình khoan, phôi thường chịu tác động lớn từ lực cắt và rung động của mũi khoan. Đồ gá khoan giúp cố định phôi chắc chắn, hạn chế hiện tượng rung lắc hoặc văng phôi gây mất an toàn lao động.
Ngoài ra, việc giảm thao tác giữ phôi bằng tay cũng giúp người vận hành tránh tiếp xúc trực tiếp với vùng gia công, từ đó nâng cao mức độ an toàn trong sản xuất cơ khí.

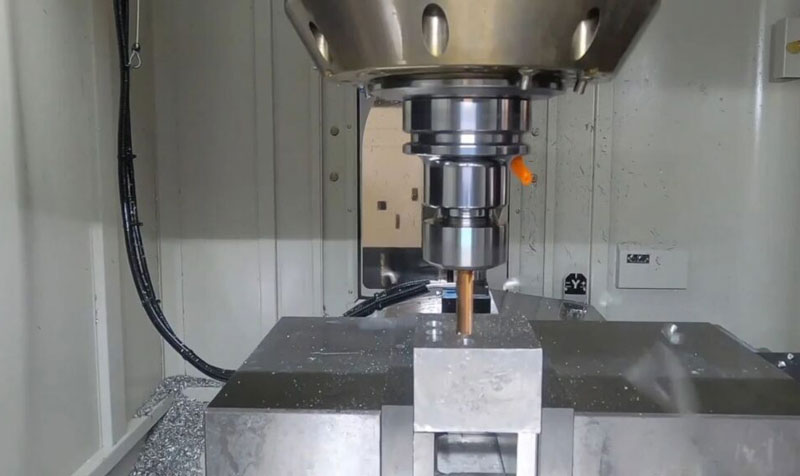

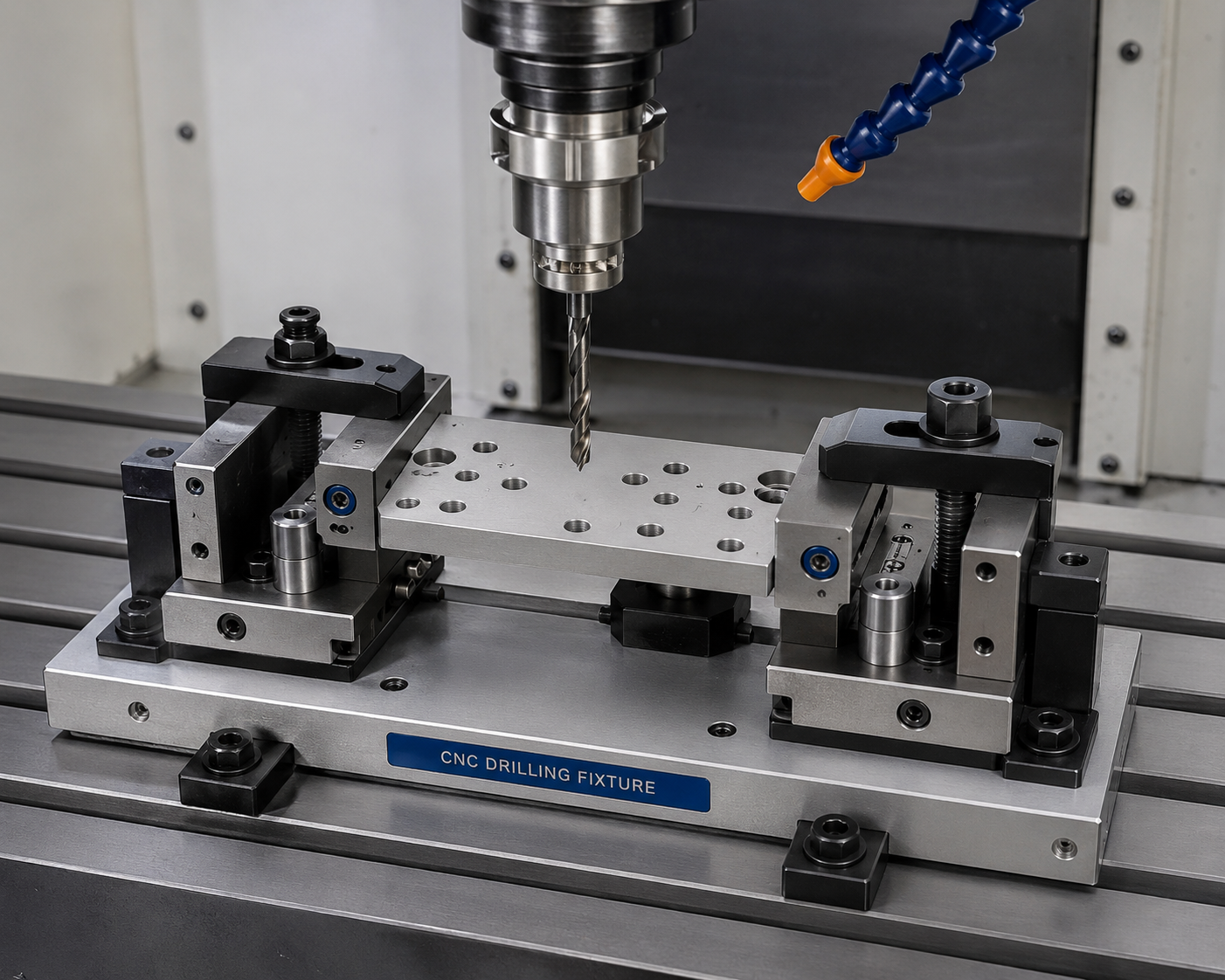

- Cấu tạo cơ bản của đồ gá khoan
Để đảm bảo quá trình gia công diễn ra chính xác và ổn định, đồ gá khoan được cấu tạo từ nhiều bộ phận khác nhau. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ với nhau nhằm giữ phôi chắc chắn, định hướng mũi khoan chính xác và nâng cao hiệu quả gia công.
Thân đồ gá
Là bộ phận chịu lực chính, thường được chế tạo bằng thép hoặc gang có độ cứng cao.
Kết cấu thân đồ gá phải đảm bảo độ vững chắc để hạn chế rung động trong quá trình gia công. Ngoài ra, thiết kế thân đồ gá còn cần tối ưu để thuận tiện cho thao tác lắp đặt và bảo trì.
Cơ cấu định vị
Giúp xác định vị trí chính xác của phôi theo các chuẩn kỹ thuật.
Bộ phận này đảm bảo chi tiết luôn nằm đúng vị trí thiết kế trước khi khoan. Việc định vị chính xác giúp nâng cao độ đồng đều và giảm sai lệch giữa các sản phẩm.

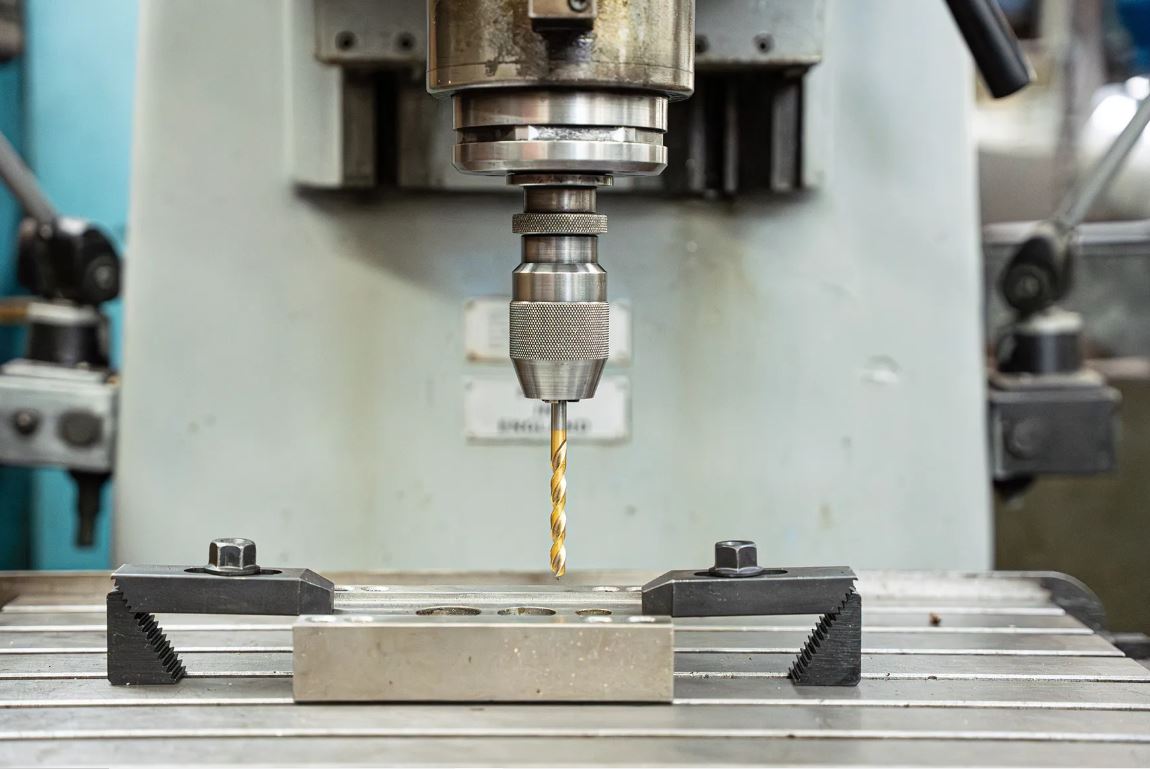

Cơ cấu kẹp chặt
Có nhiệm vụ giữ phôi cố định trong suốt quá trình khoan.
Cơ cấu kẹp cần tạo lực đủ lớn để chống rung lắc nhưng vẫn đảm bảo không làm biến dạng phôi. Tùy từng dạng chi tiết, có thể sử dụng kẹp cơ khí, khí nén hoặc thủy lực.
Bạc dẫn hướng
Dẫn hướng cho mũi khoan đi đúng vị trí, giảm sai số.
Nhờ có bạc dẫn hướng, đường khoan đạt độ chính xác và tính ổn định cao hơn. Đồng thời, bộ phận này còn giúp hạn chế tình trạng lệch tâm hoặc mòn mũi khoan khi làm việc liên tục.
Cơ cấu xoay hoặc trượt (nếu có)
Hỗ trợ gia công nhiều vị trí khác nhau trên cùng một chi tiết.
Cơ cấu này giúp giảm thời gian tháo lắp và thay đổi vị trí phôi trong quá trình sản xuất. Nhờ đó, năng suất gia công được nâng cao, đặc biệt trong sản xuất hàng loạt.
- Nguyên lý hoạt động của đồ gá khoan
Đồ gá khoan hoạt động theo một quy trình tuần tự, giúp đảm bảo chi tiết được gia công đúng vị trí và đạt độ chính xác cao. Sự phối hợp giữa các bộ phận định vị, kẹp chặt và dẫn hướng giúp quá trình khoan diễn ra ổn định, nhanh chóng và hiệu quả hơn.
– Đặt phôi vào vị trí định vị
Người vận hành đưa phôi vào đúng vị trí theo thiết kế của đồ gá. Các chi tiết định vị sẽ giúp phôi nằm đúng chuẩn kỹ thuật ngay từ đầu.
– Sử dụng cơ cấu kẹp để cố định phôi
Sau khi định vị, cơ cấu kẹp sẽ giữ chặt phôi trong suốt quá trình gia công. Điều này giúp hạn chế rung lắc và tránh sai lệch vị trí khoan.
– Mũi khoan di chuyển qua bạc dẫn hướng
Mũi khoan được dẫn hướng thông qua bạc dẫn để đi đúng tâm lỗ cần gia công. Nhờ đó, độ chính xác của lỗ khoan được nâng cao đáng kể.
-Thực hiện gia công đúng vị trí đã thiết kế
Máy khoan tiến hành cắt gọt vật liệu theo đúng thông số kỹ thuật yêu cầu. Quá trình gia công diễn ra ổn định và đồng đều hơn giữa các sản phẩm.
– Tháo phôi và tiếp tục chu kỳ mới
Sau khi hoàn thành, người vận hành tháo phôi ra khỏi đồ gá để chuyển sang công đoạn tiếp theo. Chu kỳ gia công mới được lặp lại nhanh chóng nhằm tăng năng suất sản xuất.
Nhờ hệ thống dẫn hướng và định vị chính xác, quá trình khoan diễn ra nhanh chóng và ổn định hơn rất nhiều so với thao tác thủ công.

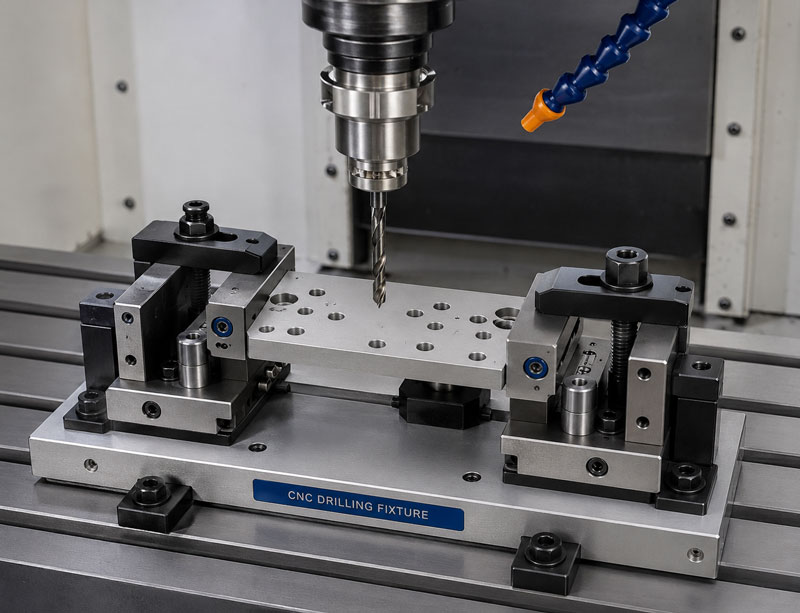

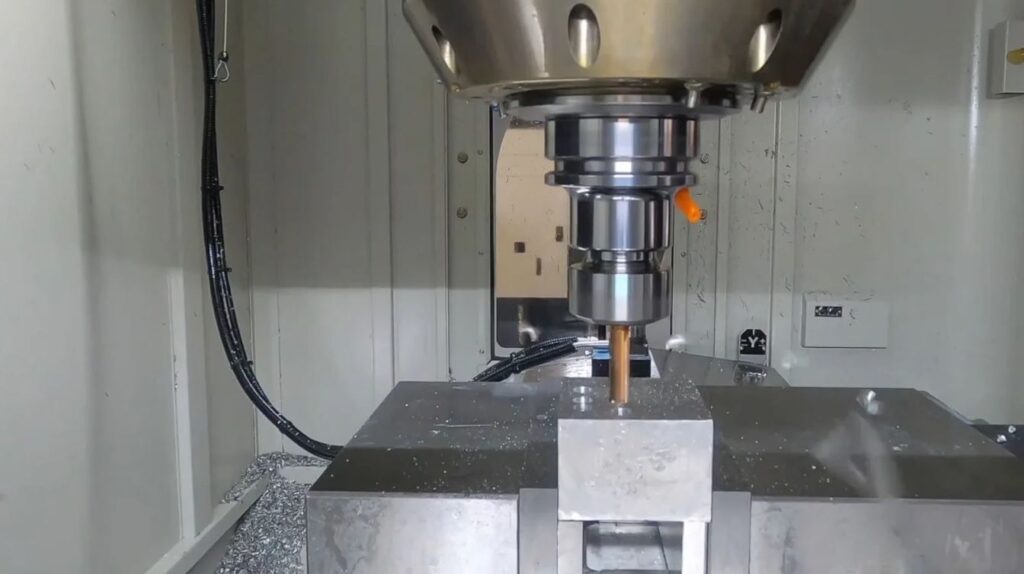

- Các loại đồ gá khoan phổ biến hiện nay
Tùy theo đặc điểm chi tiết gia công và yêu cầu sản xuất, đồ gá khoan được thiết kế với nhiều kiểu dáng và chức năng khác nhau. Việc lựa chọn đúng loại đồ gá sẽ giúp nâng cao hiệu quả làm việc, đảm bảo độ chính xác và tối ưu chi phí sản xuất.
Đồ gá khoan cố định
Loại phổ biến nhất, dùng cho các chi tiết có hình dạng đơn giản. Loại đồ gá này có kết cấu đơn giản, dễ chế tạo và thuận tiện cho quá trình vận hành.
Đồ gá khoan xoay
Cho phép xoay phôi nhiều góc độ để gia công nhiều lỗ trên cùng một chi tiết. Nhờ khả năng xoay linh hoạt, người vận hành có thể tiết kiệm đáng kể thời gian gá đặt.
Đồ gá khoan nhiều trục
Cho phép khoan nhiều lỗ cùng lúc, phù hợp sản xuất hàng loạt. Giải pháp này giúp tăng năng suất gia công và đảm bảo sự đồng đều của sản phẩm.
Đồ gá khoan khí nén
Sử dụng hệ thống khí nén để kẹp chặt phôi nhanh chóng. Loại đồ gá này giúp giảm thao tác thủ công và nâng cao hiệu suất làm việc.
Đồ gá khoan CNC
Thiết kế chuyên dụng cho máy CNC với độ chính xác và tự động hóa cao. Đây là lựa chọn tối ưu cho các dây chuyền sản xuất hiện đại yêu cầu độ chính xác nghiêm ngặt.
- Ứng dụng của đồ gá khoan trong sản xuất
Nhờ khả năng định vị chính xác và nâng cao năng suất gia công, đồ gá khoan được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp. Đây là giải pháp quan trọng giúp các doanh nghiệp nâng cao chất lượng sản phẩm và tối ưu quy trình sản xuất.
- Gia công cơ khí chính xác
Được sử dụng để đảm bảo độ chính xác cao cho các chi tiết yêu cầu dung sai nghiêm ngặt. - Sản xuất linh kiện ô tô
Giúp gia công đồng đều các chi tiết như khung, vỏ máy và các bộ phận lắp ráp. - Công nghiệp xe máy
Hỗ trợ khoan chính xác các chi tiết cơ khí phục vụ quá trình sản xuất và lắp ráp. - Chế tạo khuôn mẫu
Đảm bảo các lỗ gia công đạt độ chính xác cao, đáp ứng yêu cầu kỹ thuật của khuôn. - Gia công kết cấu thép
Giúp định vị và khoan các chi tiết thép lớn một cách nhanh chóng, chính xác. - Sản xuất thiết bị điện tử
Được ứng dụng trong gia công các chi tiết nhỏ, yêu cầu độ ổn định và chính xác cao. - Chế tạo máy công nghiệp
Hỗ trợ gia công các bộ phận máy móc phức tạp, nâng cao chất lượng lắp ráp.
Đặc biệt trong sản xuất hàng loạt, đồ gá khoan giúp tối ưu hiệu quả vận hành và giảm đáng kể chi phí sản xuất.
- Ưu điểm của đồ gá khoan
Đồ gá khoan là một trong những giải pháp quan trọng giúp nâng cao hiệu quả gia công trong sản xuất cơ khí hiện đại. Việc sử dụng đồ gá không chỉ cải thiện độ chính xác mà còn góp phần tối ưu năng suất và giảm thiểu chi phí vận hành. Đây cũng là công cụ hỗ trợ đắc lực cho các doanh nghiệp trong quá trình tự động hóa sản xuất.
Độ chính xác cao
Giúp hạn chế sai lệch vị trí lỗ khoan.
Nhờ hệ thống định vị và dẫn hướng ổn định, chất lượng gia công luôn được đảm bảo đồng đều.
Tăng tốc độ sản xuất
Rút ngắn thời gian gá đặt và căn chỉnh.
Điều này giúp tăng số lượng sản phẩm hoàn thành trong cùng một khoảng thời gian.
Giảm phế phẩm
Sai số nhỏ giúp giảm tỷ lệ sản phẩm lỗi.
Qua đó, doanh nghiệp có thể hạn chế lãng phí nguyên vật liệu và chi phí sửa chữa.
Tối ưu chi phí
Tiết kiệm nhân công và giảm hao hụt vật tư.
Việc nâng cao hiệu suất sản xuất cũng góp phần cải thiện hiệu quả đầu tư lâu dài.
Dễ tích hợp tự động hóa
Phù hợp với dây chuyền sản xuất hiện đại.
Đồ gá có thể kết hợp hiệu quả với máy CNC và các hệ thống điều khiển tự động.
- Khi nào nên sử dụng đồ gá khoan?
Việc sử dụng đồ gá khoan cần được cân nhắc dựa trên đặc điểm sản phẩm, yêu cầu kỹ thuật cũng như quy mô sản xuất của doanh nghiệp. Khi được áp dụng đúng thời điểm, đồ gá khoan sẽ giúp nâng cao hiệu quả gia công, đảm bảo chất lượng sản phẩm và tối ưu đáng kể chi phí vận hành trong dài hạn.
Doanh nghiệp nên sử dụng đồ gá khoan khi:
- Sản xuất số lượng lớn
Đồ gá giúp rút ngắn đáng kể thời gian thao tác gá đặt và hỗ trợ quá trình gia công diễn ra liên tục, ổn định trong suốt quá trình sản xuất. - Yêu cầu độ chính xác cao
Nhờ khả năng định vị và dẫn hướng chính xác, đồ gá giúp hạn chế tối đa sai lệch vị trí lỗ khoan, đảm bảo đúng yêu cầu kỹ thuật. - Chi tiết có nhiều lỗ khoan
Đồ gá hỗ trợ xác định nhanh và chính xác nhiều vị trí khoan khác nhau trên cùng một chi tiết, giúp tiết kiệm thời gian thao tác. - Cần đảm bảo tính đồng đều
Việc sử dụng đồ gá giúp các sản phẩm sau gia công đạt độ đồng nhất cao, đáp ứng tốt các tiêu chuẩn kiểm soát chất lượng. - Muốn tối ưu năng suất và chi phí
Giảm thời gian căn chỉnh, hạn chế sản phẩm lỗi và tiết kiệm nhân công là những lợi ích rõ rệt mà đồ gá mang lại cho doanh nghiệp.
Đối với các nhà máy cơ khí hiện đại, đồ gá khoan gần như là thiết bị bắt buộc trong quy trình sản xuất nhằm đáp ứng yêu cầu về năng suất, độ chính xác và khả năng tự động hóa.
- Tiêu chí thiết kế đồ gá khoan đạt chuẩn
Để đảm bảo hiệu quả gia công và độ chính xác trong sản xuất, đồ gá khoan cần được thiết kế theo những tiêu chuẩn kỹ thuật chặt chẽ. Một bộ đồ gá đạt chuẩn không chỉ giúp nâng cao năng suất mà còn góp phần kéo dài tuổi thọ thiết bị và tối ưu chi phí vận hành.
Một bộ đồ gá khoan chất lượng cần đáp ứng các tiêu chí:
- Định vị chính xác
Giúp xác định đúng vị trí gia công theo yêu cầu kỹ thuật. - Kẹp chặt ổn định
Đảm bảo phôi luôn được giữ chắc trong suốt quá trình khoan. - Độ cứng vững cao
Hạn chế rung động và biến dạng khi gia công. - Dễ thao tác
Giúp người vận hành thực hiện gá đặt nhanh chóng và thuận tiện. - Tuổi thọ lâu dài
Đảm bảo khả năng làm việc ổn định trong thời gian dài. - Thuận tiện bảo trì
Giúp việc kiểm tra, sửa chữa và thay thế linh kiện dễ dàng hơn. - Phù hợp với máy gia công
Đảm bảo khả năng lắp đặt và vận hành đồng bộ với thiết bị sản xuất.
Ngoài ra, thiết kế cũng cần tối ưu để giảm thời gian thay phôi và tăng hiệu suất sản xuất.
- Vật liệu thường dùng để chế tạo đồ gá khoan
Việc lựa chọn vật liệu chế tạo là yếu tố rất quan trọng, ảnh hưởng trực tiếp đến độ bền, độ chính xác và tuổi thọ của đồ gá khoan. Tùy theo môi trường làm việc, tải trọng và yêu cầu kỹ thuật, các nhà sản xuất sẽ lựa chọn loại vật liệu phù hợp để đảm bảo hiệu quả sử dụng.
- Thép C45
Độ bền cao, dễ gia công, giá thành hợp lý.
Loại thép này được sử dụng phổ biến trong chế tạo các chi tiết đồ gá thông dụng. Bên cạnh đó, thép C45 có khả năng chịu lực tốt và dễ xử lý nhiệt để tăng độ cứng. - Thép SKD11
Khả năng chống mài mòn tốt, dùng cho chi tiết chịu tải lớn.
Đây là vật liệu có độ cứng cao, thường được sử dụng cho các bộ phận yêu cầu độ chính xác lâu dài. Ngoài ra, thép SKD11 còn có khả năng làm việc ổn định trong điều kiện ma sát lớn. - Gang xám
Giảm rung hiệu quả, phù hợp làm thân đồ gá.
Vật liệu này có khả năng hấp thụ dao động tốt trong quá trình gia công. Nhờ đó, gang xám giúp tăng độ ổn định và cải thiện chất lượng lỗ khoan. - Inox
Chống ăn mòn tốt, dùng trong môi trường đặc biệt.
Inox thường được ứng dụng trong các ngành yêu cầu tiêu chuẩn vệ sinh cao hoặc môi trường có độ ẩm lớn. Đồng thời, vật liệu này còn giúp tăng tuổi thọ thiết bị khi làm việc trong điều kiện khắc nghiệt.
Việc lựa chọn vật liệu phù hợp sẽ ảnh hưởng trực tiếp đến độ bền và độ chính xác của đồ gá khoan.
- Các lỗi thường gặp khi dùng đồ gá khoan
(Nguyên nhân và cách khắc phục)
– Lỗ khoan bị lệch tâm
Nguyên nhân
- Định vị phôi không chính xác
- Bạc dẫn hướng bị mòn
- Mũi khoan cong hoặc mòn
Cách khắc phục
- Kiểm tra lại hệ thống định vị
- Thay bạc dẫn hướng
- Sử dụng mũi khoan đạt chuẩn
– Phôi bị rung khi khoan
Nguyên nhân
- Kẹp không đủ lực
- Thân đồ gá thiếu độ cứng
- Tốc độ cắt không phù hợp
Cách khắc phục
- Tăng lực kẹp
- Gia cường kết cấu đồ gá
- Điều chỉnh thông số gia công
– Chi tiết bị biến dạng sau khi kẹp
Nguyên nhân
- Lực kẹp quá lớn
- Điểm tỳ không hợp lý
- Phôi có độ cứng thấp
Cách khắc phục
- Điều chỉnh lực kẹp phù hợp
- Thiết kế lại vị trí tỳ
- Sử dụng cơ cấu kẹp mềm
- So sánh đồ gá khoan tiêu chuẩn và đồ gá khoan thiết kế riêng
| Tiêu chí | Đồ gá tiêu chuẩn | Đồ gá thiết kế riêng |
| Chi phí | Thấp | Cao hơn |
| Tính linh hoạt | Cao | Theo sản phẩm cụ thể |
| Độ chính xác | Trung bình | Rất cao |
| Năng suất | Khá | Tối ưu |
| Phù hợp sản xuất hàng loạt | Hạn chế | Rất phù hợp |
Đối với các doanh nghiệp sản xuất chuyên biệt, đồ gá khoan thiết kế riêng thường mang lại hiệu quả cao hơn về lâu dài.
- Quy trình thiết kế và gia công đồ gá khoan
Quy trình thiết kế và chế tạo đồ gá khoan cần được thực hiện bài bản để đảm bảo đáp ứng đầy đủ các yêu cầu kỹ thuật trong sản xuất. Mỗi công đoạn đều có vai trò quan trọng, góp phần tạo nên một bộ đồ gá có độ chính xác cao, vận hành ổn định và bền bỉ.
– Tiếp nhận yêu cầu kỹ thuật
Thu thập đầy đủ các thông số kỹ thuật từ khách hàng hoặc bộ phận sản xuất.
– Phân tích chi tiết gia công
Đánh giá hình dạng, kích thước và các yêu cầu đặc biệt của chi tiết.
– Lên phương án định vị và kẹp chặt
Xác định giải pháp tối ưu để đảm bảo phôi được giữ chắc chắn.
– Thiết kế 3D
Mô phỏng cấu trúc đồ gá bằng phần mềm chuyên dụng để kiểm tra tính khả thi.
– Gia công chi tiết đồ gá
Tiến hành chế tạo các bộ phận theo đúng bản vẽ kỹ thuật.
– Lắp ráp và kiểm tra
Kiểm tra độ chính xác và sự đồng bộ giữa các chi tiết sau khi lắp ráp.
– Chạy thử và hiệu chỉnh
Thực hiện gia công thử để điều chỉnh các sai lệch nếu có.
– Bàn giao đưa vào sản xuất
Hoàn thiện và chuyển giao đồ gá cho bộ phận vận hành sử dụng.
Việc thiết kế đúng ngay từ đầu sẽ giúp tối ưu chi phí và nâng cao hiệu quả vận hành.
- Lưu ý khi lựa chọn đơn vị thiết kế, gia công đồ gá khoan
Việc lựa chọn đúng đối tác gia công đồ gá khoan sẽ ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ chính xác gia công cũng như hiệu quả vận hành trong quá trình sản xuất. Một đơn vị uy tín không chỉ cung cấp sản phẩm đạt chuẩn mà còn mang đến những giải pháp kỹ thuật tối ưu, giúp doanh nghiệp nâng cao năng suất và tiết kiệm chi phí lâu dài.
Khi lựa chọn đối tác gia công đồ gá khoan, doanh nghiệp nên ưu tiên:
- Đơn vị có kinh nghiệm thực tế
Kinh nghiệm thực tiễn phong phú sẽ giúp đơn vị xử lý tốt các yêu cầu kỹ thuật phức tạp và đưa ra phương án phù hợp. - Hệ thống máy móc hiện đại
Trang thiết bị tiên tiến giúp đảm bảo độ chính xác cao, rút ngắn thời gian gia công và đáp ứng tốt tiến độ sản xuất. - Đội ngũ kỹ thuật chuyên sâu
Nhân sự có chuyên môn vững vàng sẽ hỗ trợ tư vấn, thiết kế và xử lý hiệu quả các vấn đề kỹ thuật phát sinh. - Có khả năng thiết kế tối ưu
Thiết kế khoa học và hợp lý sẽ giúp đồ gá vận hành hiệu quả hơn, đồng thời tiết kiệm chi phí đầu tư. - Quy trình kiểm soát chất lượng rõ ràng
Quy trình kiểm tra chặt chẽ ở từng công đoạn giúp đảm bảo sản phẩm đầu ra đạt độ ổn định và đúng tiêu chuẩn kỹ thuật. - Chính sách hỗ trợ kỹ thuật tốt
Dịch vụ hỗ trợ nhanh chóng và chuyên nghiệp sẽ giúp doanh nghiệp yên tâm trong quá trình sử dụng và vận hành lâu dài.
Một đơn vị uy tín không chỉ gia công đúng bản vẽ mà còn có thể tư vấn cải tiến để tăng hiệu quả sản xuất.
Trong lĩnh vực cơ khí chế tạo hiện đại, đồ gá khoan đóng vai trò quan trọng trong việc nâng cao độ chính xác, tối ưu năng suất và đảm bảo chất lượng sản phẩm. Từ các xưởng gia công nhỏ đến nhà máy sản xuất tự động hóa, việc đầu tư hệ thống đồ gá phù hợp sẽ giúp doanh nghiệp giảm chi phí, hạn chế sai số và nâng cao năng lực cạnh tranh.
