Trong gia công cơ khí chính xác, độ cứng vững của chi tiết gia công là yếu tố quyết định đến độ chính xác kích thước, độ đồng tâm và chất lượng bề mặt sản phẩm. Đối với các chi tiết có chiều dài lớn hoặc tỷ lệ chiều dài trên đường kính cao, ụ động máy tiện CNC đóng vai trò đặc biệt quan trọng trong việc hỗ trợ và cố định phôi trong suốt quá trình cắt gọt.
Vậy ụ động máy tiện CNC là gì, có cấu tạo như thế nào, mang lại những lợi ích gì và loại máy tiện CNC nào cần trang bị ụ động? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Ụ động máy tiện CNC là gì?

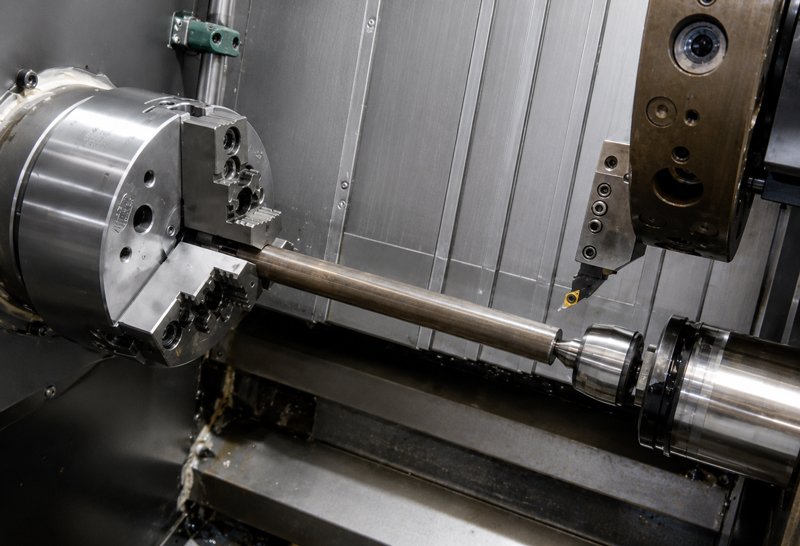

Ụ động máy tiện CNC (Tailstock CNC Turning) là cụm cơ cấu được lắp ở phía đối diện với đầu trục chính (Headstock) của máy tiện CNC. Nhiệm vụ chính của bộ phận này là đỡ và định vị đầu còn lại của phôi, giúp tăng độ cứng vững khi gia công các chi tiết dài.
Thông thường, đầu ụ động được lắp mũi tâm (Live Center hoặc Dead Center) để tiếp xúc với tâm của chi tiết, hạn chế hiện tượng rung động hoặc võng khi tiện.
Khác với máy tiện cơ truyền thống, ụ động trên máy tiện CNC được điều khiển tự động hoặc bán tự động thông qua hệ thống CNC hoặc thủy lực, giúp việc dịch chuyển, khóa vị trí và tạo lực ép diễn ra nhanh chóng, chính xác và ổn định hơn.
So sánh ụ động máy tiện CNC và máy tiện cơ
| Tiêu chí | Máy tiện CNC | Máy tiện cơ |
| Điều khiển | CNC hoặc thủy lực | Thao tác bằng tay |
| Độ chính xác | Rất cao |
Phụ thuộc người vận hành |
| Tốc độ thiết lập | Nhanh | Chậm |
| Khả năng tự động hóa | Cao | Thấp |
| Phù hợp sản xuất | Hàng loạt, gia công chính xác | Gia công đơn chiếc |
Xem thêm: Mặt bích là gì?
2. Cấu tạo ụ động máy tiện CNC
Mặc dù mỗi hãng sản xuất có thiết kế khác nhau, nhưng về cơ bản ụ động máy tiện CNC gồm các bộ phận chính sau:

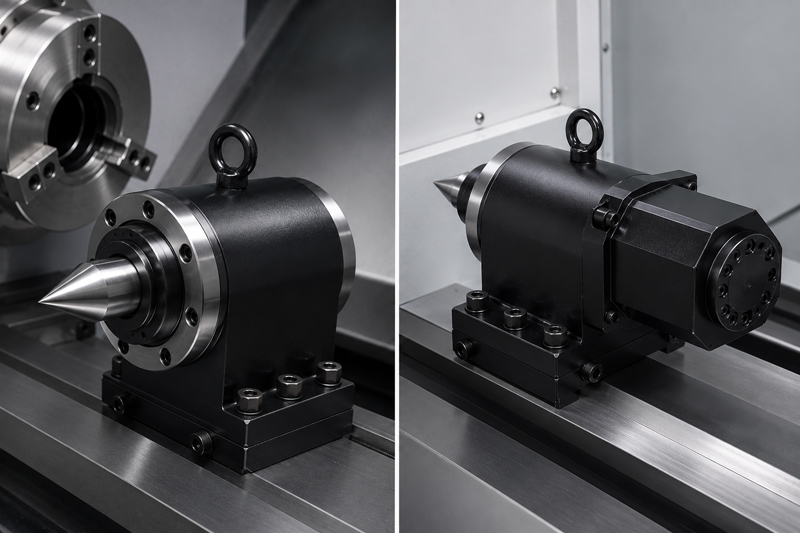

Thân ụ động (Tailstock Body)
Đây là phần khung chịu lực, được chế tạo bằng gang hoặc vật liệu có độ cứng cao nhằm giảm rung động và đảm bảo độ ổn định trong quá trình gia công. Độ cứng vững của thân ụ động ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ của toàn bộ cụm máy.
Nòng ụ động (Quill/Sleeve)
Là bộ phận chuyển động tịnh tiến ra vào để tạo lực ép lên phôi. Đầu nòng thường có lỗ côn Morse dùng để lắp mũi tâm hoặc các dụng cụ hỗ trợ khác. Hành trình của nòng ụ động cần đủ lớn để đáp ứng nhiều kích thước chi tiết khác nhau.
Mũi tâm
Là chi tiết tiếp xúc trực tiếp với phôi.
Có hai loại phổ biến:
- Mũi tâm chết (Dead Center)
- Mũi tâm quay (Live Center)
Trong gia công CNC hiện nay, mũi tâm quay được sử dụng nhiều hơn nhờ khả năng giảm ma sát và tăng tuổi thọ dụng cụ. Việc lựa chọn đúng loại mũi tâm giúp nâng cao chất lượng gia công và hạn chế hư hỏng bề mặt chi tiết.
Cơ cấu truyền động
Tùy từng dòng máy, ụ động có thể sử dụng:
- Xi lanh thủy lực
- Servo motor
- Trục vít me bi
- Khí nén
Các cơ cấu này giúp điều khiển hành trình và lực ép của ụ động một cách chính xác. Ở các dòng máy CNC hiện đại, hệ truyền động servo ngày càng được ưu tiên nhờ khả năng điều khiển linh hoạt và độ chính xác cao.
Hệ thống khóa vị trí
Sau khi di chuyển đến đúng vị trí, ụ động sẽ được khóa bằng cơ cấu thủy lực hoặc cơ khí nhằm đảm bảo không bị dịch chuyển trong quá trình gia công. Cơ cấu khóa chắc chắn giúp duy trì độ ổn định của phôi ngay cả khi gia công ở tốc độ và lực cắt lớn.
3. Công dụng của máy tiện ụ động CNC
Ụ động là một trong những bộ phận quan trọng trên máy tiện CNC, đặc biệt khi gia công các chi tiết có chiều dài lớn hoặc yêu cầu độ chính xác cao. Nhờ khả năng đỡ và định vị đầu còn lại của phôi, ụ động giúp quá trình gia công diễn ra ổn định hơn, đồng thời nâng cao năng suất và chất lượng sản phẩm.
- Chống rung và chống võng: Khi gia công các trục dài, lực cắt tác động lên phôi có thể gây rung động hoặc hiện tượng cong võng, làm ảnh hưởng đến độ chính xác và chất lượng bề mặt. Ụ động giúp đỡ đầu còn lại của phôi, tăng độ cứng vững cho hệ thống, từ đó hạn chế rung lắc và giữ chi tiết ổn định trong suốt quá trình cắt gọt.
- Nâng cao độ chính xác gia công: Nhờ giảm rung động và tăng khả năng định vị, ụ động góp phần cải thiện đáng kể độ chính xác của chi tiết. Sản phẩm sau gia công đạt độ đồng tâm cao hơn, độ tròn tốt hơn, sai số kích thước nhỏ và chất lượng bề mặt đồng đều. Đây là yếu tố đặc biệt quan trọng đối với các ngành yêu cầu độ chính xác cao như ô tô, hàng không hay chế tạo khuôn mẫu.
- Cho phép tăng chế độ cắt: Khi phôi được giữ chắc chắn hơn nhờ ụ động, người vận hành có thể tăng lượng chạy dao, tăng chiều sâu cắt hoặc nâng tốc độ gia công mà vẫn đảm bảo chất lượng sản phẩm. Điều này giúp rút ngắn thời gian gia công, nâng cao năng suất và tối ưu hiệu quả sản xuất.
- Gia công hiệu quả các chi tiết dài: Ụ động đặc biệt cần thiết khi gia công các chi tiết có tỷ lệ chiều dài trên đường kính lớn như trục truyền động, trục vít, trục bơm, trục động cơ, trục cán hay trục thủy lực. Nếu không có sự hỗ trợ của ụ động, các chi tiết này rất dễ bị rung hoặc võng trong quá trình tiện, dẫn đến sai số kích thước và giảm chất lượng thành phẩm.
- Kéo dài tuổi thọ dao cụ: Việc giảm rung động không chỉ cải thiện chất lượng gia công mà còn giúp lực cắt tác động lên dao ổn định hơn. Nhờ đó, dao cụ ít bị mẻ hoặc mài mòn bất thường, tuổi thọ được kéo dài và chi phí thay thế dụng cụ cắt cũng được giảm đáng kể. Đây là một trong những lợi ích kinh tế quan trọng đối với các doanh nghiệp sản xuất liên tục.
4. Các loại ụ động trên máy tiện CNC
Tùy theo nhu cầu gia công và mức độ tự động hóa, ụ động máy tiện CNC được chia thành nhiều loại.
4.1. Ụ động điều khiển bằng tay
Người vận hành tự di chuyển và khóa vị trí.
Ưu điểm:
- Chi phí thấp
- Kết cấu đơn giản
Phù hợp với sản xuất nhỏ hoặc gia công đơn chiếc.
4.2. Ụ động thủy lực
Đây là loại phổ biến nhất trên các máy tiện CNC hiện đại.
Đặc điểm:
- Di chuyển nhanh
- Lực ép ổn định
- Tự động khóa
- Độ chính xác cao
Được sử dụng rộng rãi trong sản xuất hàng loạt.
4.3. Ụ động điều khiển CNC (Servo Tailstock)
Toàn bộ hành trình được lập trình trên hệ điều khiển CNC.
Ưu điểm:
- Định vị chính xác
- Thiết lập nhanh
- Tự động hóa cao
- Phù hợp dây chuyền sản xuất thông minh
4.4. Ụ động lập trình tự động
Một số máy tiện CNC cao cấp tích hợp:
- Auto Tailstock
- Auto Clamp
- Auto Position
Nhờ đó máy có thể thay đổi vị trí ụ động theo từng chương trình mà không cần người vận hành can thiệp.
5. Ưu điểm và hạn chế của ụ động máy tiện CNC
Ụ động máy tiện CNC mang lại nhiều lợi ích trong quá trình gia công, đặc biệt với các chi tiết dạng trục có chiều dài lớn hoặc yêu cầu độ chính xác cao. Tuy nhiên, để khai thác tối đa hiệu quả, người sử dụng cũng cần hiểu rõ những hạn chế của bộ phận này nhằm lựa chọn và vận hành phù hợp với từng ứng dụng.
5.1. Ưu điểm của ụ động máy tiện CNC
- Tăng độ cứng vững của chi tiết: Giúp chi tiết được đỡ chắc chắn trong suốt quá trình gia công.
- Hạn chế rung động và cong võng: Đặc biệt hiệu quả khi gia công các trục có chiều dài lớn.
- Gia công được các trục dài: Mở rộng khả năng gia công nhiều loại chi tiết khác nhau.
- Nâng cao độ chính xác và chất lượng bề mặt: Đảm bảo kích thước và độ nhẵn bề mặt đạt yêu cầu.
- Cho phép tăng năng suất gia công: Có thể sử dụng chế độ cắt với tốc độ và lượng chạy dao cao hơn.
- Giảm hao mòn dao cụ: Dao làm việc ổn định hơn nhờ chi tiết ít rung lắc.
- Dễ tích hợp với hệ thống tự động hóa: Phù hợp với các dây chuyền sản xuất hiện đại và gia công hàng loạt.
5.2. Hạn chế của ụ động máy tiện CNC
- Làm tăng chi phí đầu tư máy: Đặc biệt đối với các dòng máy có ụ động tự động hoặc điều khiển CNC.
- Không cần thiết đối với các chi tiết ngắn: Việc sử dụng trong trường hợp này có thể làm giảm hiệu quả vận hành.
- Cần bảo trì định kỳ để đảm bảo độ chính xác của mũi tâm và cơ cấu truyền động: Kiểm tra và bôi trơn thường xuyên giúp duy trì tuổi thọ thiết bị.
- Nếu lực ép thiết lập không phù hợp có thể gây biến dạng chi tiết hoặc ảnh hưởng đến chất lượng gia công: Vì vậy, cần điều chỉnh lực ép theo đúng vật liệu và kích thước của phôi.
Mặc dù còn một số hạn chế, ụ động vẫn là bộ phận không thể thiếu khi gia công các chi tiết có chiều dài lớn hoặc yêu cầu độ chính xác cao. Việc lựa chọn và sử dụng đúng loại ụ động sẽ giúp tối ưu hiệu suất, chất lượng gia công và tuổi thọ của máy tiện CNC.
6. Câu hỏi thường gặp về ụ động máy tiện CNC
6.1. Ụ động máy tiện CNC dùng để làm gì?
Ụ động có chức năng chính là đỡ đầu còn lại của phôi, giúp tăng độ cứng vững, giảm rung động và nâng cao độ chính xác khi gia công các chi tiết dài.
6.2. Máy tiện CNC nào cần có ụ động?
Ụ động đặc biệt cần thiết đối với các dòng máy gia công:
- Trục dài.
- Trục truyền động.
- Trục bơm.
- Trục cán.
- Trục thủy lực.
- Chi tiết có tỷ lệ chiều dài/đường kính (L/D) lớn.
Ngược lại, các máy chuyên gia công chi tiết ngắn hoặc dạng đĩa thường không cần trang bị ụ động.
6.3. Cách chọn máy tiện CNC có ụ động phù hợp
Khi lựa chọn máy tiện CNC có ụ động, doanh nghiệp nên cân nhắc các tiêu chí sau:
- Kích thước và chiều dài phôi: Chọn hành trình ụ động phù hợp với chiều dài chi tiết cần gia công.
- Độ cứng vững của máy: Ưu tiên máy có bệ máy chắc chắn, hệ thống dẫn hướng và ụ động có độ ổn định cao.
- Kiểu điều khiển ụ động: Với sản xuất hàng loạt, nên chọn ụ động thủy lực hoặc servo để tăng năng suất và giảm thời gian thiết lập.
- Lực ép và độ chính xác: Đảm bảo lực ép đủ để giữ chắc phôi nhưng không gây biến dạng.
- Khả năng mở rộng tự động hóa: Nếu doanh nghiệp hướng đến sản xuất thông minh, nên lựa chọn máy hỗ trợ lập trình và điều khiển ụ động tự động.
- Dịch vụ kỹ thuật và hậu mãi: Ưu tiên nhà cung cấp có đội ngũ kỹ thuật, phụ tùng sẵn có và chính sách bảo hành rõ ràng.
Việc lựa chọn đúng máy tiện CNC có ụ động không chỉ giúp đảm bảo chất lượng gia công mà còn tối ưu năng suất, chi phí vận hành và hiệu quả đầu tư lâu dài.
Ụ động máy tiện CNC là bộ phận không thể thiếu khi gia công các chi tiết dạng trục có chiều dài lớn hoặc yêu cầu độ chính xác cao. Với khả năng tăng độ cứng vững, giảm rung động, nâng cao chất lượng bề mặt và hỗ trợ tự động hóa, ụ động góp phần quan trọng vào việc nâng cao năng suất và hiệu quả sản xuất trong ngành cơ khí chính xác.
Với những thông tin DN Solutions chia sẻ trên đây, để phát huy tối đa hiệu quả, doanh nghiệp cần lựa chọn máy tiện CNC có ụ động phù hợp với đặc điểm sản phẩm, quy mô sản xuất và yêu cầu kỹ thuật. Một hệ thống được đầu tư đúng ngay từ đầu sẽ giúp giảm chi phí vận hành, kéo dài tuổi thọ thiết bị và đảm bảo chất lượng ổn định cho mỗi chi tiết gia công.
