Cách lấy gốc phôi trên máy tiện CNC là một trong số những thông tin người vận hành không thể bỏ qua để điều khiển thiết bị.
Nếu bạn đang tìm hiểu về cách lấy phôi thì đừng bỏ qua bài viết sau để biết chi tiết nhé!
1. Gốc phôi trên máy tiện CNC là gì?
Gốc phôi trên máy tiện CNC là vị trí Z=0, X=0 mà chương trình NC dùng để tính toán các lệnh di chuyển dao.
- Z=0 (Mặt đầu phôi): Bề mặt phía trước (mặt bên phải) của phôi, sau khi đã tiện sơ hoặc phẳng.
- X=0 (Tâm trục tiện): Trục quay máy tiện là tâm hình học của chi tiết. Trên máy đọc đường kính, X=0 nghĩa là dao đang trùng tâm trục.
Khi thực hiện cách lấy gốc phôi trên máy tiện CNC chính xác, bạn sẽ:
- Xác định vị trí ban đầu của chi tiết (phôi) so với dao.
- Tránh sai sót khi lập trình tọa độ, bảo đảm dao cắt đúng vị trí.
- Tối ưu chu trình cắt, hạn chế va chạm (crash), nâng cao hiệu suất.
2. Các phương pháp xác định gốc phôi
Phương pháp 1: Mặt đầu phôi làm gốc (Z=0)
- Người vận hành tiện phôi “phẳng” ở mặt đầu, sau đó dùng dao chạm nhẹ tại mặt này để đo toạ độ.
- Ghi nhận vị trí hiện tại trên bảng điều khiển (hoặc thông qua chế độ đo dao), rồi nhập vào bảng offset (G54, G55… hoặc các offset hình học).
- Lúc này, Z=0 trùng với mặt đầu phôi, X=0 trùng tâm trục.
Phương pháp 2: Cách lấy gốc phôi trên máy tiện CNC theo bề mặt trụ ngoài làm gốc (X=0)
- Chạm dao vào đường kính ngoài phôi (sau khi đã tiện tròn), đo bán kính (hoặc đường kính) thực tế.
- Trên bảng điều khiển, nhập offset để máy hiểu: vị trí dao hiện tại là X= (đường kính phôi), hoặc X=0 nếu muốn lấy tâm phôi làm gốc.
- Thường ta chọn X=0 tại tâm, nên dao chạm trục quay ít khi áp dụng, thực tế hay chạm bề mặt rồi tính offset cho nửa đường kính.
3. Các chế độ (lệnh) hỗ trợ
Phần mềm và bảng offset
- Ở hệ FANUC, có Work Offset (G54, G55…) hoặc Geometry offset/ Wear offset.
- Người vận hành nhập giá trị toạ độ chạm dao, xác nhận “Z=0” hay “X=0” vào cột offset tương ứng.
Lệnh G50
- Trên một số máy đời cũ, G50 dùng để đặt gốc toạ độ hoặc giới hạn vòng quay trục chính.
- Nếu dùng lệnh G50 để định nghĩa gốc phôi, ta sẽ ghi: G50 X… Z…. Khi dao đang chạm mặt đầu phôi, ta nhập Z0, còn chạm đường kính ta nhập X (đường kính).
- Lưu ý: Ở hệ mới, lệnh G50 thường để giới hạn tốc độ quay, còn gốc phôi đặt qua Work Offset.
Chế độ đo dao
- Ngoài Work Offset, Tool Offset cho từng dao cũng quan trọng (đặc biệt với máy có magazine dao).
- Người vận hành “chạm dao” vào mặt hoặc đường kính chuẩn, ấn lệnh đo tool offset. Khi thay dao, máy vẫn biết dao này dài bao nhiêu, (X=?)
4. Cách lấy gốc phôi trên máy tiện CNC: Các bước cơ bản
Bước 1: Chuẩn bị gá phôi
Lắp chặt phôi vào mâm cặp hoặc chuck 3 chấu/4 chấu, bảo đảm độ đồng tâm, tâm phôi chuẩn (đặc biệt nếu tiện tốc độ cao).
Kiểm tra phôi quay tròn không lắc, vặn ốc/vít kẹp an toàn.
Kiểm tra dao cụ
- Lắp dao vào ổ gá (turret), nhập offset dao nếu cần (vị trí dao, chiều dài, v.v.).
- Đảm bảo dao còn sắc, không mẻ hay hỏng.
Bước 2: Tiện sơ mặt đầu (nếu chưa phẳng), dao lùi an toàn.

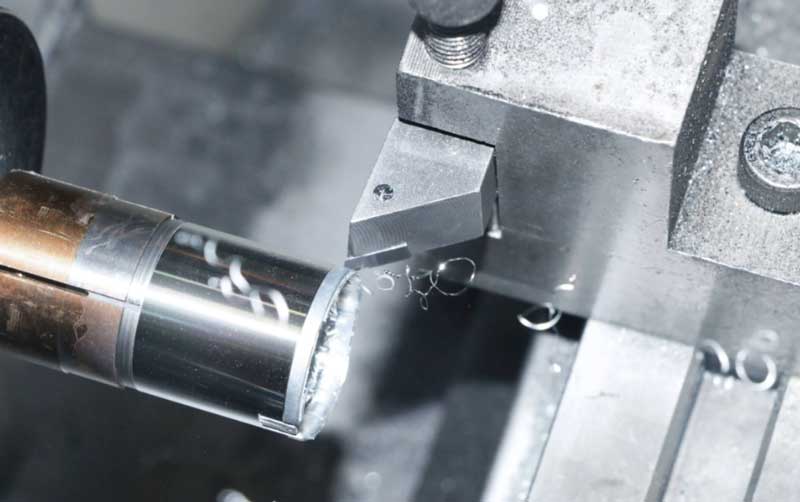

Bước 3: Chạm dao vào mặt đầu:
- Thực hiện di chuyển dao từ từ, cắt nhẹ 1-2mm để phẳng mặt.
- Xem toạ độ màn hình, ghi nhận Z tại điểm dao chạm, nhập offset => Z=0.
Bước 4: Chạm dao vào đường kính ngoài (nếu cần X=0 ở tâm)
- Tiện nhẹ trên đường kính, đo đường kính bằng panme.
- Vào offset, cho máy biết tại vị trí đo, X = giá trị đường kính / 2 (nếu máy đọc bán kính), hoặc X = giá trị đường kính (nếu máy đọc đường kính).
- Một số máy tiện CNC chỉ đọc bán kính (X= bán kính), số khác đọc đường kính.
Bước 5: Lưu offset
- Ghi offset vào bảng Work Offset (G54…) hoặc geometry offset, tuỳ cấu hình.
- Kiểm tra bằng cách rời dao ra, gọi lệnh di chuyển G00 X0 Z0 (hoặc G54, v.v.), dao phải đến vị trí gốc (sát mặt đầu, tâm trục).
Bước 6: Xác nhận an toàn
Chạy thử, nếu sai, hiệu chỉnh offset.
5. Ví dụ chi tiết quy trình lấy gốc phôi
Sau đây là ví dụ về cách lấy gốc phôi trên máy tiện CNC theo 2 phương pháp trên.
5.1. Đặt Z=0 tại mặt đầu phôi
| STT | Quy trình lấy gốc phôi | Chi tiết |
| 1 | Tiện sơ mặt đầu | Dùng dao tiện mặt (hoặc dao tiện ngoài), di chuyển dao cắt nhẹ 1–2 mm để tạo mặt phẳng ở đầu phôi, đảm bảo mặt phẳng này là chuẩn Z=0. |
| 2 | Chạm dao vào mặt đầu | Tiến dao dọc trục Z chậm rãi cho đến khi dao chạm nhẹ vào mặt phôi (hoặc cắt một chút xíu) > Đọc giá trị Z trên màn hình (thường hiển thị Z=xxx). |
| 3 | Nhập offset |
|
| 4 | Kiểm tra | Lùi dao về an toàn. Thử gõ G00 X.. Z0 (hoặc Z0 T0101 tùy lệnh) > Dao nên dừng sát mặt đầu phôi. |
5.2. Đặt X=0 tại tâm trục
| STT | Quy trình lấy gốc phôi | Chi tiết cách lấy gốc phôi trên máy tiện CNC |
| 1 | Tiện hoặc đo đường kính ngoài | Tiện qua bề mặt ngoài phôi (nếu cần), dùng panme đo đường kính thực. Ví dụ: Ø50.0 mm hoặc chạm dao trên bề mặt phôi, ghi nhớ toạ độ X hiển thị. |
| 2 | Khai báo bán kính hoặc đường kính |
|
| 3 | Nhập offset |
|
| 4 | Kiểm tra |
|
6. Một số lưu ý không thể bỏ qua
Khi thực hiện cách lấy gốc phôi trên máy tiện CNC cần phân biệt Work Offset và Tool Offset
- Work Offset (G54, G55…) = Vị trí gốc phôi.
- Tool Offset = Độ dài và bán kính dao.
- Đảm bảo cài đặt đồng nhất để máy tính đúng vị trí dao trên phôi.
Kiểm tra đơn vị (mm/ inch): Đảm bảo đang lập trình đúng hệ mét hay inch, tránh nhập sai dẫn tới va chạm dao.
Một số máy dùng Macro: Có máy có sẵn “phím đo dao”, “phím thiết lập Zero”… Tận dụng hỗ trợ để giảm sai sót.
- Thói quen an toàn: Khi chạm dao, luôn tiến dao chậm, tránh va đập mạnh.
- Giữ phôi chắc, kiểm tra mâm cặp, ổ dao, tránh rung lắc.
Cách lấy gốc phôi trên máy tiện xoay quanh việc xác định toạ độ X=0, Z=0, nhập offset phù hợp (Work Offset / G50…). Người vận hành cần nắm đặc điểm máy (hệ điều khiển, đọc bán kính hay đường kính), thao tác chạm dao cẩn thận, và bảo đảm “chính xác” khi nhập toạ độ để quá trình gia công an toàn, hiệu quả.
Với bài viết DN Solutions gửi đến về cách lấy gốc phôi trên máy tiện CNC trên đây, chúc bạn thực hiện thành công.
