Máy phay đứng và ngang là hai dòng máy phay phổ biến trong gia công chính xác. Nhiều người dùng chưa phân biệt được khi nào nên dùng loại máy nào? Cùng theo dõi bài viết sau đây của DN Solutions để có đáp án chính xác nhé!
1. Máy phay đứng và máy phay ngang là gì?
Máy phay đứng và máy phay ngang đều sử dụng dao cắt quay để bóc tách vật liệu khỏi phôi, nhưng khác nhau chủ yếu ở hướng của trục chính. Máy phay đứng có trục chính bố trí theo phương thẳng đứng, trong khi máy phay ngang có trục chính nằm ngang so với bàn máy.

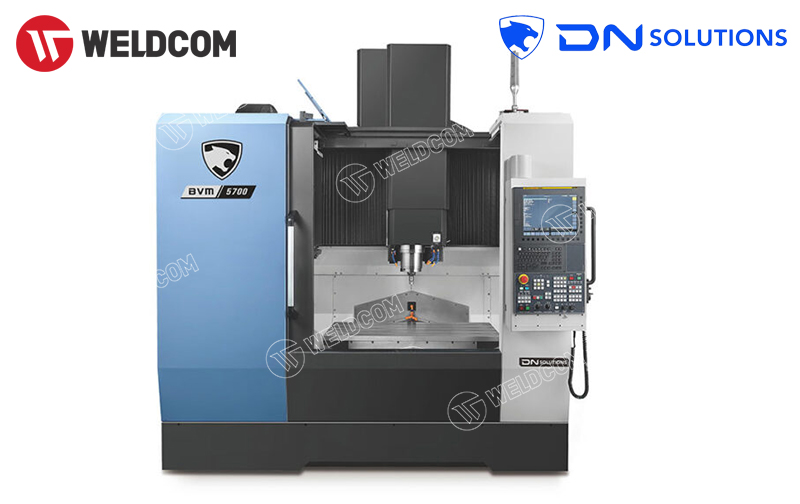

1.1. Máy phay đứng là gì?
Máy phay đứng là loại máy phay có trục chính bố trí theo phương thẳng đứng, vì vậy dao cắt thường tiếp cận phôi từ phía trên. Đây là cấu trúc phổ biến trên nhiều trung tâm gia công đứng CNC hiện nay.
Máy phay đứng phù hợp với các nguyên công như phay mặt, phay hốc, phay rãnh, khoan, doa, taro và gia công khuôn mẫu. Cấu trúc máy cũng giúp người vận hành dễ quan sát vùng gia công, gá đặt phôi và thay đổi chương trình khi sản xuất nhiều loại chi tiết khác nhau.

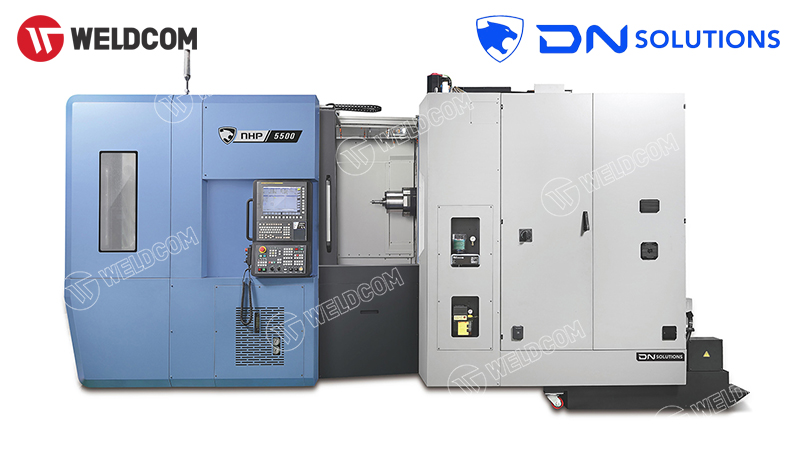

1.2. Máy phay ngang là gì?
Máy phay ngang là loại máy phay có trục chính bố trí theo phương nằm ngang. Dao cắt tiếp cận phôi từ bên cạnh, giúp phoi dễ rơi khỏi vùng gia công hơn so với cấu trúc trục chính đứng trong nhiều ứng dụng.
Trung tâm gia công ngang CNC thường được kết hợp với bàn xoay hoặc hệ thống pallet để gia công nhiều mặt của chi tiết trong một lần gá. Dòng máy này phù hợp với chi tiết dạng hộp, vỏ máy, thân van hoặc các sản phẩm cần sản xuất hàng loạt với thời gian chu kỳ ngắn.
2. So sánh máy phay đứng và ngang
| Tiêu chí | Máy phay đứng | Máy phay ngang |
| Hướng trục chính | Thẳng đứng | Nằm ngang |
| Hướng dao tiếp cận phôi | Chủ yếu từ trên xuống | Chủ yếu từ bên |
| Quan sát vùng gia công | Thuận tiện hơn | Hạn chế hơn |
| Gá đặt phôi | Đơn giản hơn | Phức tạp hơn |
| Khả năng thoát phoi | Trung bình | Tốt hơn trong nhiều ứng dụng |
| Gia công nhiều mặt | Thường cần gá lại hoặc thêm trục quay | Thuận lợi hơn khi có bàn xoay |
| Khả năng tích hợp pallet | Có | Phổ biến hơn |
| Sản xuất hàng loạt | Phù hợp | Có lợi thế hơn nếu tối ưu đúng quy trình |
| Diện tích lắp đặt | Thường nhỏ hơn | Thường lớn hơn |
| Chi phí đầu tư | Thường thấp hơn | Thường cao hơn |
Khác biệt quan trọng nhất không nằm ở việc loại máy phay CNC nào “tốt hơn”, mà ở khả năng phù hợp với sản phẩm. Một máy phay đứng có thể hiệu quả hơn với khuôn mẫu hoặc sản xuất nhiều mã hàng, trong khi máy phay ngang có thể mang lại năng suất tốt hơn với chi tiết dạng hộp và sản lượng lớn.
3. Ưu và nhược điểm của máy phay đứng
Máy phay đứng có ưu điểm về khả năng quan sát, gá đặt, vận hành và thay đổi sản phẩm linh hoạt. Dòng máy này thường có chi phí đầu tư và diện tích lắp đặt thấp hơn máy phay ngang cùng phân khúc, nhưng khả năng thoát phoi và gia công nhiều mặt có thể hạn chế hơn.

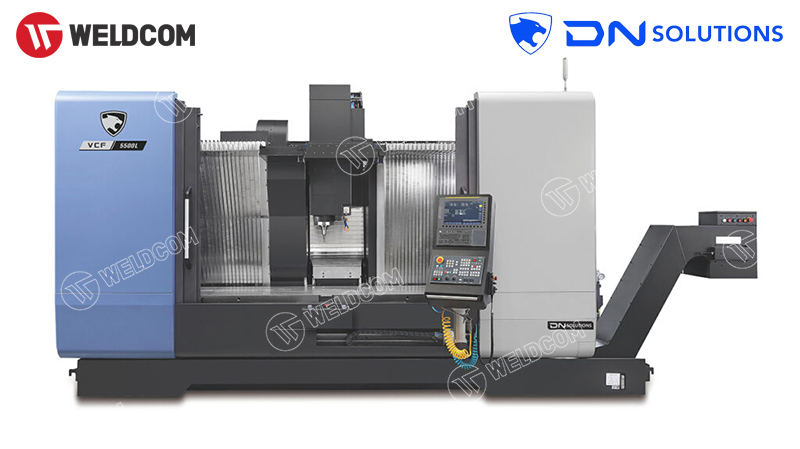

3.1. Ưu điểm của máy phay đứng
- Dễ gá đặt phôi: bàn máy dễ tiếp cận, thuận tiện khi thay đổi đồ gá hoặc sản phẩm.
- Dễ quan sát vùng cắt: người vận hành có thể theo dõi dao và phôi trong quá trình gia công.
- Linh hoạt: phù hợp sản xuất nhiều loại chi tiết và thay đổi chương trình thường xuyên.
- Phù hợp nhiều nguyên công: phay mặt, phay rãnh, phay hốc, khoan, doa và taro.
- Tiết kiệm diện tích: phù hợp các xưởng có không gian hạn chế.
- Chi phí đầu tư dễ tiếp cận hơn: đặc biệt với các trung tâm gia công đứng 3 trục phổ thông.
3.2. Nhược điểm của máy phay đứng
- Phoi có thể tích tụ trong hốc hoặc trên bề mặt phôi.
- Gia công nhiều mặt thường cần xoay hoặc gá lại chi tiết.
- Hiệu quả sản xuất hàng loạt có thể thấp hơn máy ngang nếu phải thay đổi gá đặt nhiều lần.
- Khả năng tích hợp cell pallet tự động thường hạn chế hơn một số trung tâm gia công ngang.
4. Ưu và nhược điểm của máy phay ngang
Máy phay ngang có lợi thế về thoát phoi, khả năng gia công nhiều mặt và tổ chức sản xuất tự động. Khi kết hợp bàn xoay hoặc pallet changer, máy có thể giảm số lần gá đặt và thời gian không cắt, nhưng chi phí đầu tư, diện tích và yêu cầu kỹ thuật thường cao hơn.
4.1. Ưu điểm của máy phay ngang
- Thoát phoi tốt: phoi dễ rơi khỏi vùng cắt nhờ hướng bố trí trục chính.
- Gia công nhiều mặt thuận lợi: đặc biệt khi máy tích hợp bàn xoay.
- Giảm số lần gá đặt: giúp hạn chế sai số tích lũy giữa các nguyên công.
- Phù hợp sản xuất hàng loạt: có thể kết hợp pallet để chuẩn bị phôi trong khi máy vẫn đang gia công.
- Khả năng cắt nặng tốt: nhiều dòng HMC được thiết kế với kết cấu cứng vững cho sản xuất công nghiệp.
- Thuận lợi cho tự động hóa: dễ tích hợp pallet changer, robot hoặc cell sản xuất.
4.2. Nhược điểm của máy phay ngang
- Chi phí đầu tư thường cao hơn.
- Chiếm nhiều diện tích lắp đặt hơn.
- Hệ thống đồ gá và pallet có thể phức tạp hơn.
- Khả năng quan sát vùng cắt trực tiếp hạn chế hơn.
- Yêu cầu người vận hành và lập trình hiểu rõ quy trình gia công nhiều mặt.
5. Máy phay đứng phù hợp gia công chi tiết nào?
Máy phay đứng phù hợp với chi tiết cần gia công chủ yếu từ phía trên, sản phẩm thay đổi thường xuyên hoặc không yêu cầu xử lý nhiều mặt trong một lần gá. Đây là lựa chọn phổ biến cho khuôn mẫu, đồ gá, chi tiết dạng tấm và các linh kiện cơ khí vừa và nhỏ.
Một số nhóm chi tiết phù hợp gồm:
- Khuôn ép nhựa, khuôn dập và khuôn cơ khí.
- Đồ gá, jig và fixture.
- Chi tiết dạng tấm hoặc plate.
- Chi tiết cần phay mặt, rãnh hoặc hốc.
- Chi tiết cần khoan, doa hoặc taro nhiều vị trí.
- Linh kiện cơ khí chính xác có kích thước vừa và nhỏ.
- Sản phẩm prototype hoặc đơn hàng số lượng nhỏ đến trung bình.
Máy phay đứng đặc biệt phù hợp với doanh nghiệp thường xuyên thay đổi mã sản phẩm vì quá trình gá đặt và thiết lập chương trình tương đối linh hoạt.

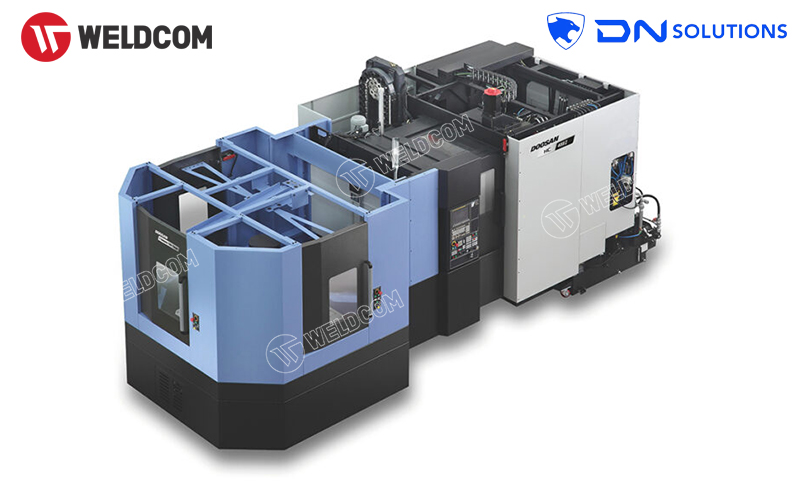

6. Máy phay ngang phù hợp gia công chi tiết nào?
Máy phay ngang phù hợp với chi tiết cần gia công nhiều mặt, sản lượng lớn hoặc yêu cầu giảm số lần gá đặt. Dòng máy này thường được sử dụng với chi tiết dạng hộp, thân máy, vỏ hộp số và các sản phẩm cần gia công nhiều mặt bên trong cùng một chu trình.
Một số nhóm chi tiết phù hợp gồm:
- Vỏ hộp số.
- Thân van và thân bơm.
- Block động cơ hoặc chi tiết dạng block.
- Housing và vỏ thiết bị.
- Chi tiết cần gia công ba hoặc bốn mặt.
- Chi tiết có lượng phoi lớn.
- Linh kiện ô tô, xe máy và thiết bị công nghiệp.
- Sản phẩm sản xuất hàng loạt.
Khi kết hợp bàn xoay, máy phay ngang có thể xoay chi tiết để dao tiếp cận nhiều mặt mà không cần tháo phôi. Khả năng này giúp giảm thời gian gá đặt và cải thiện độ chính xác tương quan giữa các bề mặt.
7. Khi nào nên chọn máy phay đứng, khi nào chọn máy phay ngang?
Với định nghĩa, ưu nhược điểm của máy phay đứng và ngang trên đây, tiếp theo cùng theo dõi bài viết để biết cách chọn thiết bị phù hợp nhé!
7.1. Nên chọn máy phay đứng khi
- Chi tiết chủ yếu được gia công từ phía trên.
- Sản lượng nhỏ đến trung bình.
- Có nhiều mã sản phẩm khác nhau.
- Thường xuyên thay đổi đồ gá và chương trình.
- Gia công khuôn mẫu hoặc đồ gá.
- Diện tích nhà xưởng hạn chế.
- Muốn tối ưu chi phí đầu tư ban đầu.
7.2. Nên chọn máy phay ngang khi
- Chi tiết có nhiều mặt cần gia công.
- Sản lượng lớn và lặp lại.
- Chi tiết dạng hộp hoặc block.
- Cần giảm số lần gá đặt.
- Lượng phoi tạo ra lớn.
- Muốn tích hợp pallet hoặc tự động hóa.
- Thời gian chu kỳ có ảnh hưởng lớn đến chi phí sản xuất.
Doanh nghiệp cũng cần xem xét khả năng hoàn vốn thay vì chỉ so sánh giá máy. Một trung tâm gia công ngang có mức đầu tư cao hơn nhưng có thể phù hợp hơn nếu giảm đáng kể số lần gá và thời gian chu kỳ trong sản xuất hàng loạt.
8. Gợi ý máy phay đứng và ngang DN Solutions
DN Solutions cung cấp nhiều dòng trung tâm gia công đứng và ngang phục vụ các quy mô sản xuất khác nhau. Việc lựa chọn dòng máy nên dựa trên kích thước phôi, vật liệu, số mặt cần gia công, sản lượng và mức độ tự động hóa thay vì chỉ dựa vào cấu trúc trục chính đứng hay ngang.
8.1. Máy phay đứng DN Solutions
Một số dòng có thể tham khảo gồm SVM Series và DNM Series.
- SVM Series: phù hợp với nhu cầu gia công chi tiết vừa và nhỏ, sản xuất linh hoạt và yêu cầu tối ưu diện tích máy.
- DNM Series: phù hợp với nhiều ứng dụng phay CNC từ linh kiện cơ khí, đồ gá đến khuôn mẫu.
- Với chi tiết phức tạp hơn, doanh nghiệp có thể cân nhắc các dòng 5 trục như DNM 5AX hoặc các trung tâm gia công 5 trục phù hợp.
8.2. Máy phay ngang DN Solutions
Trung tâm gia công ngang DN Solutions phù hợp với doanh nghiệp cần:
- Gia công chi tiết dạng hộp.
- Gia công nhiều mặt trong ít lần gá.
- Tăng năng suất sản xuất hàng loạt.
- Tích hợp bàn xoay hoặc hệ thống pallet.
- Xây dựng cell sản xuất tự động.
Doanh nghiệp nên xác định kích thước phôi, số mặt cần gia công, thời gian chu kỳ mục tiêu và sản lượng trước khi lựa chọn model cụ thể.
Nếu chi tiết có bề mặt cong, nhiều góc nghiêng hoặc yêu cầu tiếp cận phôi phức tạp hơn khả năng của máy đứng hoặc ngang thông thường, máy CNC 5 trục có thể là phương án cần xem xét.
9. Câu hỏi thường gặp về máy phay đứng và ngang
9.1. Máy phay đứng hay ngang chính xác hơn?
Không thể kết luận máy phay đứng hay máy phay ngang luôn chính xác hơn. Độ chính xác phụ thuộc vào kết cấu thân máy, trục chính, ray dẫn hướng, vít me, hệ điều khiển, đồ gá, dao cắt và điều kiện gia công của từng model cụ thể.
9.2. Máy phay ngang có năng suất cao hơn máy đứng không?
Máy phay ngang thường có lợi thế về năng suất khi gia công nhiều mặt hoặc sản xuất hàng loạt nhờ khả năng thoát phoi, bàn xoay và hệ thống pallet. Tuy nhiên, với chi tiết đơn giản hoặc đơn hàng thay đổi thường xuyên, máy phay đứng có thể mang lại hiệu quả tốt hơn.
9.3. Xưởng nhỏ nên chọn máy phay đứng hay ngang?
Xưởng nhỏ thường dễ tiếp cận máy phay đứng hơn do chi phí đầu tư, diện tích lắp đặt và yêu cầu vận hành thấp hơn. Tuy nhiên, nếu xưởng chuyên gia công chi tiết nhiều mặt với sản lượng ổn định, máy phay ngang vẫn có thể là lựa chọn phù hợp.
9.4. Máy phay đứng và ngang có phải đều là máy CNC không?
Không nhất thiết. “Đứng” và “ngang” mô tả hướng bố trí trục chính, còn “CNC” mô tả phương thức điều khiển. Vì vậy có thể có máy phay đứng cơ, máy phay ngang cơ, máy phay CNC đứng và máy phay CNC ngang.
9.5. Máy phay ngang có thay thế được máy phay đứng không?
Không hoàn toàn. Máy ngang có lợi thế với gia công nhiều mặt và sản lượng lớn, trong khi máy đứng linh hoạt hơn với khuôn mẫu, đồ gá và đơn hàng thường xuyên thay đổi.
Weldcom có thể hỗ trợ tư vấn các dòng máy phay CNC DN Solutions phù hợp với yêu cầu gia công và quy mô sản xuất thực tế. Nếu chưa biết biết lựa chọn giữa máy phay đứng và ngang, doanh nghiệp có thể liên hệ theo hotline để nhận tư vấn chi tiết.
