Taro là một quá trình quan trọng trong gia công cơ khí, được sử dụng để tạo ren trong trên bề mặt của chi tiết. Việc hiểu rõ lệnh taro trên máy tiện CNC giúp người vận hành tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và kéo dài tuổi thọ dụng cụ cắt.
Cùng theo dõi bài viết sau để nắm được định nghĩa, phân loại và những lưu ý trong quá trình gia công nhé!
1. Lệnh taro trên máy tiện CNC là gì?
- Lệnh taro trên máy tiện CNC là tập hợp các mã lệnh điều khiển chuyển động của dao taro để tạo ren trên chi tiết gia công.
- Quá trình taro trên máy tiện CNC được thực hiện tự động nhờ các mã lệnh như G84 (taro ren thuận) và G74 (taro ren ngược), giúp đảm bảo tốc độ chính xác và giảm thiểu sai sót khi gia công ren.
Xem thêm: Tổng quan lệnh bù dao trong tiện CNC
2. Thông số lệnh taro và lệnh taro thông dụng
Khi thực hiện taro trên máy tiện CNC, người vận hành cần quan tâm đến các thông số quan trọng để đảm bảo ren có độ chính xác cao:
- Tốc độ cắt (S): Quyết định tốc độ quay của trục chính.
- Tốc độ tiến dao (F): Được tính theo bước ren cần gia công.
- Chiều sâu taro: Độ sâu cần đạt để hoàn thành ren.
- Loại dụng cụ taro: Chọn taro phù hợp với vật liệu gia công.
Các lệnh taro trên máy tiện CNC thông dụng bao gồm:
- G84: Lệnh taro ren thuận, được sử dụng phổ biến để tạo ren tiêu chuẩn.
- G74: Lệnh taro ren ngược, dùng khi cần tạo ren trái.
- M03/M04: Điều khiển hướng quay của trục chính (thuận/ngược).
- M08/M09: Điều khiển dung dịch làm mát trong quá trình taro.
3. Các loại taro trên máy tiện CNC
Trong gia công CNC, taro là một phương pháp tạo ren phổ biến. Tuy nhiên, tùy vào điều kiện gia công, loại máy và vật liệu gia công, có nhiều phương pháp taro khác nhau. Dưới đây là các phương pháp taro thường gặp trên máy tiện CNC:
3.1. Taro cứng
Taro cứng là phương pháp phổ biến trên các máy tiện CNC hiện đại, nơi trục chính của máy có thể đồng bộ chính xác với tốc độ tiến dao theo từng vòng quay.
Nguyên lý hoạt động: Trong taro cứng, dao taro được giữ cố định trong đầu kẹp không có khả năng di động tự do. Tốc độ quay của trục chính và bước tiến của dao được điều khiển hoàn toàn bằng hệ thống CNC.
Ưu điểm:
- Độ chính xác cao do loại bỏ sai số do trễ hoặc biến dạng.
- Thời gian gia công nhanh hơn so với taro mềm.
- Giúp tăng tuổi thọ dao taro vì giảm áp lực không cần thiết trong quá trình cắt.
Nhược điểm:
- Chỉ áp dụng cho các máy CNC có chức năng đồng bộ hóa trục chính với bước tiến dao.
- Nếu có sai số trong lập trình hoặc hiệu chỉnh máy, dao taro dễ bị gãy.
Ứng dụng: Thường được sử dụng trên các dòng máy CNC đời mới, gia công các lỗ ren có độ chính xác cao, đặc biệt trong ngành công nghiệp chế tạo khuôn mẫu, cơ khí chính xác.
3.2. Taro mềm
Taro mềm là phương pháp taro sử dụng đầu kẹp taro có bộ bù để bù trừ sai số trong quá trình gia công.
Nguyên lý hoạt động: Vì máy không có khả năng đồng bộ hoàn toàn giữa tốc độ quay trục chính và tốc độ tiến dao, đầu kẹp taro có bộ bù sẽ giúp dao taro tự điều chỉnh, tránh bị gãy hoặc sai lệch bước ren.
Ưu điểm:
- Có thể áp dụng trên các máy không có chức năng taro cứng.
- Giảm nguy cơ gãy dao do có khả năng bù trừ sai số.
Nhược điểm:
- Độ chính xác kém hơn so với taro cứng.
- Tốc độ gia công chậm hơn do cần điều chỉnh lực bù phù hợp.
Ứng dụng: Thường được sử dụng trong các xưởng gia công sử dụng máy CNC đời cũ hoặc máy không có khả năng đồng bộ trục chính.
3.3. Taro bằng đầu taro nhiều mũi
Đây là phương pháp sử dụng đầu taro có nhiều mũi dao taro cùng lúc để gia công nhiều lỗ ren trong một lần.
Nguyên lý hoạt động: Đầu kẹp được thiết kế đặc biệt với nhiều trục nhỏ, mỗi trục gắn một mũi taro riêng biệt. Khi trục chính quay, tất cả các mũi taro sẽ đồng thời thực hiện quá trình gia công ren.
Ưu điểm:
- Tăng năng suất đáng kể do gia công nhiều lỗ cùng một lúc.
- Độ đồng nhất giữa các lỗ ren cao, giảm sai số khi gia công hàng loạt.
- Giảm thời gian thay đổi dao và giảm số lần di chuyển của trục máy.
Nhược điểm:
- Chi phí đầu tư ban đầu cao hơn do cần mua dụng cụ chuyên dụng.
- Yêu cầu kỹ thuật cao hơn trong việc lập trình và căn chỉnh dao.
Ứng dụng: Được sử dụng trong sản xuất hàng loạt, đặc biệt trong ngành công nghiệp ô tô, điện tử, gia công linh kiện có nhiều lỗ ren giống nhau.
Mỗi phương pháp taro trên đều có ưu nhược điểm riêng, tùy vào yêu cầu gia công, loại máy và độ chính xác mong muốn mà lựa chọn phương pháp phù hợp nhất.

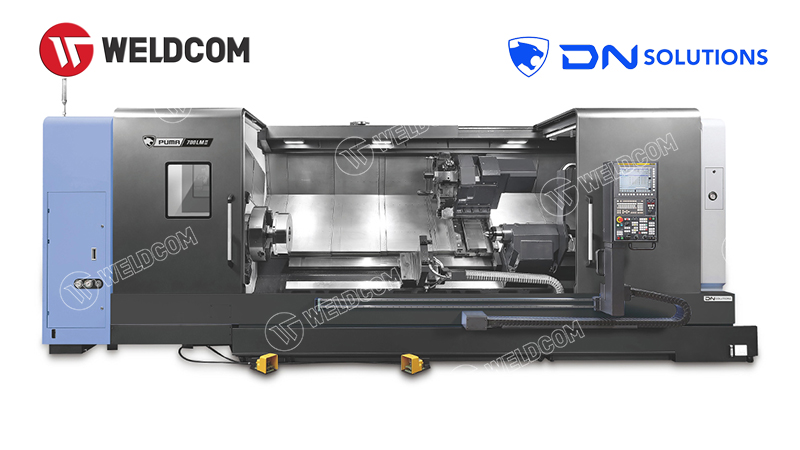

4. Chu trình taro trên máy tiện CNC là gì?
Chu trình taro trên máy tiện CNC là trình tự hoạt động của dao taro khi tạo ren trên chi tiết gia công. Quá trình này cần đảm bảo độ chính xác cao để tránh hỏng ren hoặc gãy dao taro. Dưới đây là các bước trong chu trình taro:
- Dao taro tiếp xúc với chi tiết ở vị trí ban đầu
Trước khi bắt đầu taro, dao taro được đưa đến vị trí ban đầu, thường nằm cách bề mặt chi tiết một khoảng an toàn. Việc định vị ban đầu chính xác giúp đảm bảo quá trình gia công diễn ra thuận lợi, tránh sai lệch vị trí lỗ ren.
- Trục chính quay với tốc độ được thiết lập, dao taro tiến xuống theo bước ren
Sau khi vào vị trí, trục chính bắt đầu quay với tốc độ phù hợp với bước ren đã cài đặt. Đồng thời, dao taro tiến xuống dọc theo trục z theo đúng tỷ lệ giữa tốc độ quay và bước tiến dao, giúp tạo ren một cách chính xác mà không làm hỏng chi tiết.
- Khi đạt độ sâu yêu cầu, dao taro dừng lại và đảo chiều quay để thoát ren
Khi dao taro đạt đến độ sâu cần thiết, hệ thống CNC sẽ dừng tiến dao và đảo chiều quay trục chính. Việc đảo chiều phải được thực hiện trơn tru để tránh làm hỏng ren hoặc tạo ra các vết nứt trên vật liệu gia công.
- Dao taro rút lên vị trí ban đầu, kết thúc chu trình taro
Sau khi thoát ren hoàn toàn, dao taro được rút lên theo đúng quỹ đạo ban đầu để đảm bảo không làm hỏng bề mặt ren đã tạo. Cuối cùng, dao trở về vị trí xuất phát hoặc di chuyển đến vị trí mới để tiếp tục gia công các lỗ ren khác.
Quá trình này cần được lập trình chính xác để đảm bảo chất lượng ren, tránh gãy dao và tối ưu hiệu suất gia công.
5. Những lưu ý khi taro ren thuận và taro ren ngược
Khi thực hiện lệnh taro trên máy tiện CNC (taro ren thuận và ren ngược), cần lưu ý:
- Chọn đúng dụng cụ taro phù hợp với loại ren cần tạo.
- Điều chỉnh tốc độ quay hợp lý để tránh gãy taro.
- Sử dụng dung dịch làm mát để giảm ma sát và nâng cao tuổi thọ dao.
- Kiểm tra bước ren và đường kính lỗ khoan trước khi taro để đảm bảo đúng kích thước.
- Đối với taro ren ngược, cần đảm bảo trục chính quay đúng chiều để tránh hư hỏng dụng cụ.
Lệnh taro trên máy tiện CNC là một công đoạn quan trọng trong gia công ren, giúp tạo ra các sản phẩm có độ chính xác cao. Với bài viết chia sẻ của DN Solutions gửi đến trên đây, chúc bạn lựa chọn phương pháp taro phù hợp giúp tối ưu hóa quá trình sản xuất và cải thiện chất lượng sản phẩm gia công CNC.
