Dao phay lăn răng là một dao cụ cắt gọt quan trọng trong ngành gia công cơ khí chính xác. Nếu bạn đang tìm hiểu về loại dao cụ này, đừng bỏ qua bài viết sau để biết chi tiết nhé!
1. Dao phay lăn răng là gì?

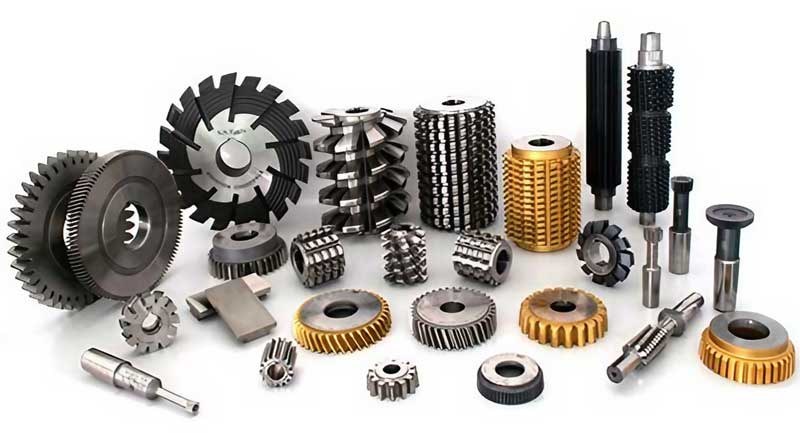

- Dao phay lăn răng (hay dao phay bánh răng) là dao cụ cắt gọt chuyên dụng trong gia công cơ khí chính xác, được sử dụng để tạo ra bánh răng và các chi tiết có răng với độ chính xác cao.

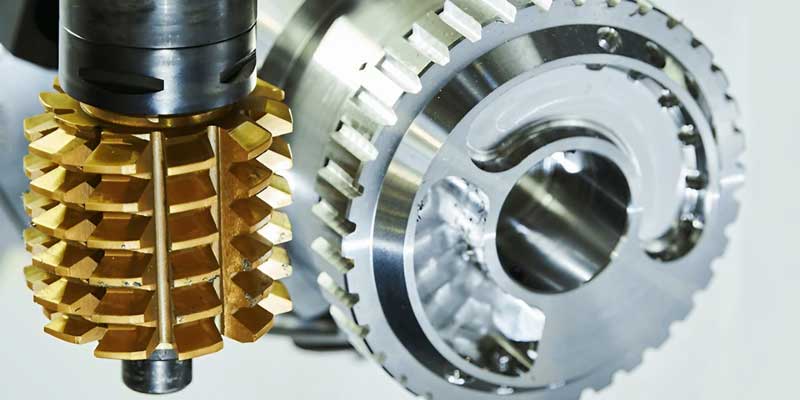

- Quá trình gia công dựa trên nguyên lý bao hình, mô phỏng sự ăn khớp của trục vít và bánh răng, trong đó dao phay và chi tiết quay đồng bộ để tạo ra răng có hình dạng mong muốn.
- Dao phay lăn răng thường được sử dụng trên máy phay CNC, để gia công các chi tiết như bánh răng, trục vít, đĩa xích, then hoa,… Giúp tiết kiệm thời gian, đảm bảo chất lượng bề mặt, và đáp ứng các yêu cầu kỹ thuật cao trong sản xuất các chi tiết trong ngành công nghiệp ô tô, máy móc, và nhiều lĩnh vực khác.
2. Cấu tạo của dao phay bánh răng

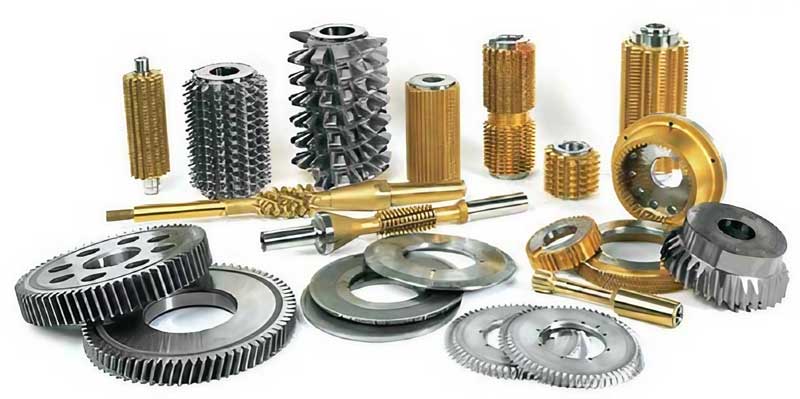

Dao lăn răng là công cụ cắt gọt cơ khí với cấu tạo phức tạp để đảm bảo khả năng gia công chính xác bánh răng. Dưới đây là các thành phần chính của dao phay này. Cụ thể bao gồm:
| STT | THÀNH PHẦN | ĐẶC ĐIỂM | CHỨC NĂNG |
| 1 | Thân dao |
|
|
| 2 | Răng dao |
|
|
| 3 | Đỉnh răng |
|
|
| 4 | Rãnh thoát phoi |
|
|
| 5 | Chuôi dao |
|
|
| 6 | Góc xoắn dao |
|
|
| 7 | Các gờ hiệu chỉnh |
|
|
| 8 | Lớp phủ bề mặt |
|
|
3. Lợi ích của dao phay bánh răng

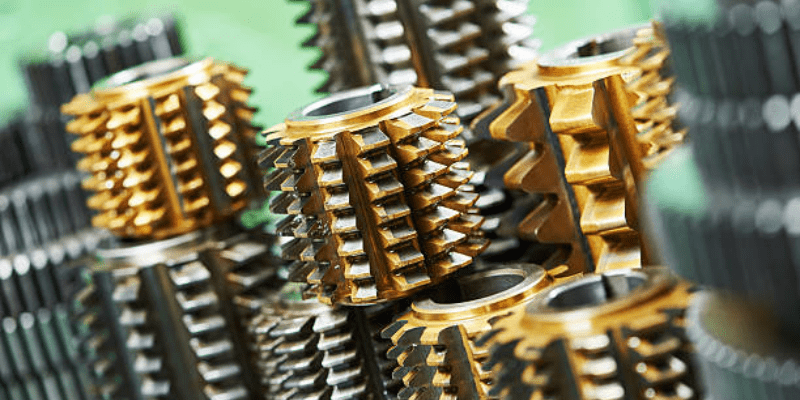

- Độ chính xác cao: Dao phay bánh răng có khả năng chế tạo các răng bánh răng với độ chính xác vượt trội, đảm bảo sự đồng đều về kích thước và hình dạng, đáp ứng các tiêu chuẩn kỹ thuật khắt khe. Đặc biệt, dao phay lăn răng này giúp duy trì tính nhất quán về chất lượng trong sản xuất hàng loạt, giảm thiểu sai lệch và nâng cao chất lượng sản phẩm cuối cùng.
- Hiệu suất sản xuất vượt trội: Kỹ thuật phay lăn răng cho phép gia công nhanh hơn đáng kể so với các phương pháp truyền thống. Điều này không chỉ tăng năng suất mà còn tối ưu hóa thời gian và chi phí, phù hợp với các dây chuyền sản xuất quy mô lớn.
- Khả năng gia công linh hoạt: Dao phay lăn răng có thể đáp ứng việc chế tạo nhiều loại bánh răng khác nhau, từ các loại bánh răng đơn giản đến phức tạp như bánh răng trụ, xoắn, côn, hoặc sâu. Điều này làm cho chúng trở thành lựa chọn phổ biến trong các lĩnh vực công nghiệp đa dạng như sản xuất máy móc, ô tô, đóng tàu, và hàng không vũ trụ.
- Độ bền cao: Dao phay bánh răng thường được làm từ vật liệu chất lượng cao như carbide, mang lại độ cứng và khả năng chịu mài mòn tốt. Nhờ đó, dao có thể chịu tải lớn và duy trì hiệu suất cắt ổn định trong thời gian dài.
- Tiết kiệm chi phí sản xuất: Với tốc độ gia công nhanh và tuổi thọ cao, dao phay lăn răng góp phần giảm chi phí trên mỗi sản phẩm. Ngoài ra, khả năng gia công chính xác còn giúp giảm thiểu lượng phế phẩm và nguyên liệu lãng phí, tối ưu hóa chi phí sản xuất tổng thể.
Xem thêm: Trục vít me là gì: Định nghĩa, cấu tạo & Phân loại chi tiết
4. Thông số dao lăn răng
| THÔNG SỐ | ĐỊNH NGHĨA | PHẠM VI – KÍCH THƯỚC | Ý NGHĨA THÔNG SỐ DAO PHAY LĂN RĂNG |
| Module | Kích thước răng, liên quan đến đường kính vòng chia và số răng. | Module phổ biến: 0.5 – 10 mm. | Quy định loại bánh răng mà dao có thể gia công. |
| Góc xoắn | Góc giữa đường xoắn dao và trục dao. | 5° – 30°. | Ảnh hưởng đến độ mượt mà và chất lượng bề mặt gia công. |
| Góc áp lực | Góc giữa đường tiếp tuyến và đường chia lực tại điểm tiếp xúc. | 20°, 22.5°, hoặc 25°. | Xác định khả năng ăn khớp và biên dạng răng. |
| Số lưỡi cắt | Số lượng răng dao cắt trên thân dao. | Dao nhỏ: 6 – 20 răng; Dao lớn: 20 – 60 răng. | Ảnh hưởng đến hiệu suất cắt và bề mặt sản phẩm. |
| Đường kính dao | Đường kính lớn nhất của dao. | 30 – 300 mm. | Ảnh hưởng đến độ sâu cắt và kích thước bánh răng gia công. |
| Chiều dài dao | Tổng chiều dài dao, bao gồm phần chuôi. | 50 – 250 mm. | Thông số dao phay lăn răng này giúp xác định khả năng gá lắp và phạm vi gia công. |
| Góc sau | Góc nghiêng của mặt sau răng dao. | 5° – 15°. | Giảm ma sát, tăng độ bền và giảm mài mòn của dao. |
| Rãnh thoát phoi | Khe hở giữa các răng dao để thoát phoi. | Đa dạng theo kích thước răng. | Tăng khả năng thoát phoi, giảm nhiệt sinh ra. |
| Vật liệu dao | Loại vật liệu chế tạo dao phay. | HSS, Tungsten Carbide. | Ảnh hưởng đến độ cứng, bền và tuổi thọ dao. |
| Lớp phủ bề mặt | Lớp phủ tăng khả năng chịu mài mòn và giảm ma sát. | TiN, TiAlN, DLC. | Nâng cao tuổi thọ và hiệu suất cắt của dao. |
| Tốc độ xoay dao | Tốc độ quay của dao khi gia công. | 100 – 3000 RPM (tùy vật liệu). | Ảnh hưởng đến tốc độ cắt và chất lượng sản phẩm. |
| Tỷ lệ quay | Tỷ lệ quay giữa dao phay và phôi. | Phụ thuộc số răng của bánh răng và module. | Đảm bảo sự đồng bộ và chính xác của biên dạng răng. |
| Bước răng | Khoảng cách giữa hai răng cắt liền kề trên dao. | Đa dạng tùy loại dao và bánh răng. | Ảnh hưởng đến khả năng thoát phoi và hiệu quả cắt. |
| Dung sai chế tạo | Mức độ sai lệch cho phép trong kích thước và hình dạng dao. | ±0.01 – ±0.05 mm. | Ảnh hưởng đến độ chính xác và khả năng lặp lại của gia công. |
5. Các loại dao phay lăn răng phổ biến

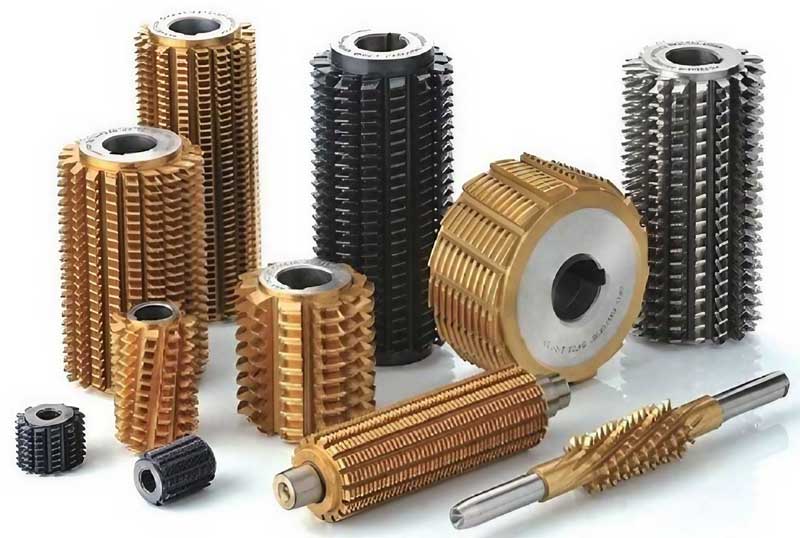

Dao phay bánh răng hiện nay có nhiều loại phù hợp với các ứng dụng khác nhau. Lựa chọn dao phay phù hợp không chỉ phụ thuộc vào loại bánh răng cần gia công mà còn dựa trên khả năng của máy móc và yêu cầu sản xuất cụ thể. Có thể kể đến các loại dao phay phổ biến như:

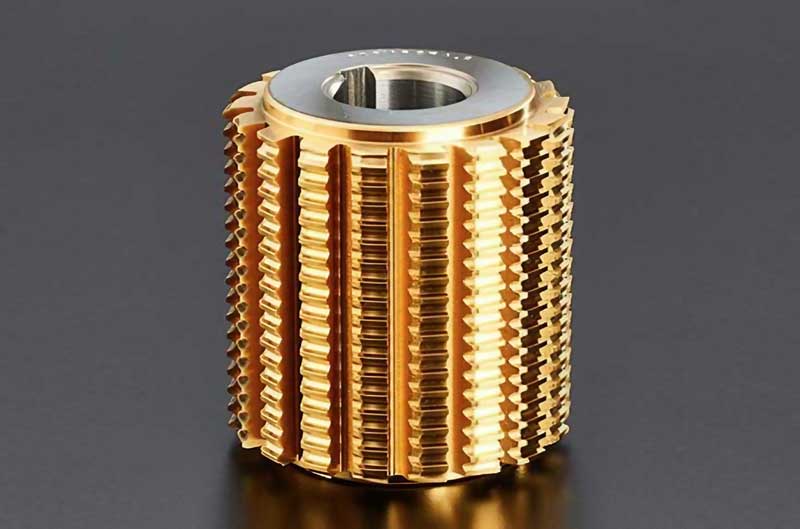

5.1. Dao phay lăn răng trụ
- Dạng hình trụ, các răng cắt bố trí trên bề mặt trụ.
- Được thiết kế theo module (m) hoặc Diametral Pitch (DP).
- Thích hợp cho gia công bánh răng trụ răng thẳng hoặc nghiêng.
Ứng dụng: Gia công bánh răng trụ trong ngành chế tạo hộp số, máy công nghiệp, và thiết bị cơ khí thông dụng.
Ưu điểm:
- Đơn giản, dễ gia công và lắp đặt.
- Phù hợp với sản xuất hàng loạt bánh răng tiêu chuẩn.
Nhược điểm:
- Không linh hoạt với các loại bánh răng đặc thù.
- Độ chính xác phụ thuộc vào máy gia công và quy trình.
5.2. Dao phay bánh răng côn
- Dao phay lăn răng côn có hình dạng nón, thích hợp cho gia công bánh răng côn.
- Các răng dao thiết kế để ăn khớp với bánh răng côn có trục nghiêng.
Ứng dụng: Sử dụng trong chế tạo bánh răng côn dùng cho hệ thống truyền động góc vuông như trong ngành ô tô, hàng không và thiết bị công nghiệp.
Ưu điểm:
- Cho phép gia công bánh răng côn với độ chính xác cao.
- Phù hợp với các ứng dụng yêu cầu kỹ thuật phức tạp.
Nhược điểm:
- Khó bảo trì và mài lại dao.
- Chi phí cao hơn dao phay trụ.
5.3. Dao phay lăn răng kép
- Có khả năng cắt đồng thời cả hai mặt của răng bánh răng.
- Thường được sử dụng để gia công nhanh bánh răng nhỏ với số lượng lớn.
Ứng dụng: Sản xuất hàng loạt bánh răng trong ngành công nghiệp ô tô, thiết bị điện và động cơ nhỏ.
Ưu điểm:
- Tăng năng suất sản xuất, giảm thời gian gia công.
- Đảm bảo độ đồng đều và chính xác giữa hai mặt răng.
Nhược điểm:
- Chi phí dao và máy móc cao.
- Không phù hợp với bánh răng lớn hoặc yêu cầu biên dạng phức tạp.
5.4. Dao phay bánh răng sâu
- Dao phay lăn răng sâu có các răng dao được thiết kế với biên dạng sâu hơn bình thường.
- Phù hợp cho các bánh răng có độ sâu răng lớn hoặc hình dạng đặc biệt.
Ứng dụng: Gia công các loại bánh răng lớn, bánh răng then hoa, hoặc bánh răng trục vít. Thường dùng trong ngành chế tạo máy công nghiệp nặng và máy xây dựng.
Ưu điểm:
- Đáp ứng được các yêu cầu đặc biệt về biên dạng răng lớn và độ sâu răng.
- Hiệu suất gia công cao, giảm số lần gia công.
Nhược điểm:
- Yêu cầu máy móc chuyên biệt.
- Độ khó cao trong vận hành và bảo trì.
5.5. Dao phay lăn răng vi sai
- Thiết kế chuyên biệt để gia công bánh răng vi sai.
- Răng dao có độ nghiêng và cấu trúc đặc thù để đáp ứng yêu cầu của bánh răng vi sai.
Ứng dụng: Gia công bánh răng vi sai trong ngành ô tô, đặc biệt trong các hệ thống truyền động của xe.
Ưu điểm:
- Tối ưu hóa cho sản xuất bánh răng vi sai với độ chính xác cao.
- Đáp ứng được các yêu cầu kỹ thuật phức tạp.
Nhược điểm:
- Giá thành dao cao.
- Đòi hỏi kỹ năng và kinh nghiệm cao trong vận hành.
5.6. Dao phay bánh răng module
- Thiết kế dao phay lăn răng theo thông số module (m), có thể thay đổi để phù hợp với kích thước và biên dạng răng khác nhau.
- Thường tích hợp công nghệ CNC để tối ưu hóa quá trình gia công.
Ứng dụng: Gia công bánh răng có module không tiêu chuẩn hoặc yêu cầu đặc biệt. Sử dụng trong ngành cơ khí chính xác, chế tạo máy đặc thù.
Ưu điểm:
- Linh hoạt trong việc gia công nhiều loại bánh răng.
- Dễ dàng điều chỉnh và tích hợp trên các hệ thống máy CNC hiện đại.
Nhược điểm:
- Dao phay lăn răng module có chi phí đầu tư cao.
- Yêu cầu hệ thống máy và công cụ hỗ trợ đồng bộ.
6. Ứng dụng của dao lăn răng trong sản xuất

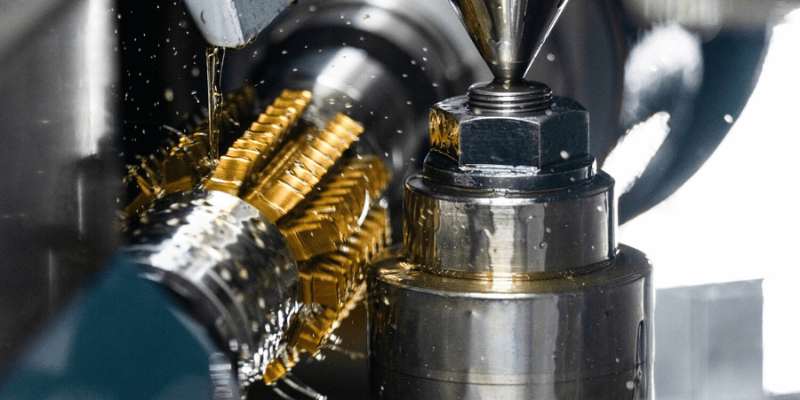

Dao lăn răng là một công cụ cắt quan trọng, được ứng dụng rộng rãi trong ngành công nghiệp chế tạo cơ khí, đặc biệt là sản xuất bánh răng. Các ứng dụng tiêu biểu của dao phay bánh răng bao gồm:
- Gia công bánh răng trụ thẳng và nghiêng: Được sử dụng để chế tạo các bánh răng trụ, đảm bảo độ chính xác cao và bề mặt mịn, phù hợp với yêu cầu kỹ thuật.
- Sản xuất bánh vít: Dao phay lăn răng hỗ trợ gia công bánh vít, một thành phần quan trọng trong hệ thống truyền động vít-me và bánh vít.
- Gia công bánh răng côn: Một số loại dao được thiết kế chuyên biệt để chế tạo bánh răng côn, phục vụ cho các ứng dụng cần truyền động góc chính xác.
- Chế tạo chi tiết cơ khí phức tạp: Với khả năng tạo hình chính xác, dao phay lăn răng được sử dụng để gia công các chi tiết cơ khí có hình dạng phức tạp và yêu cầu hoàn thiện cao.
- Ngành ô tô: Sử dụng để gia công bánh răng hộp số, bánh răng vi sai, bánh răng lái và các bộ phận truyền động khác.
- Ngành chế tạo máy: Gia công bánh răng cho các loại máy móc, thiết bị như máy công cụ, máy nông nghiệp, máy xây dựng, máy xúc, máy cẩu và máy khai thác mỏ,…
- Ngành hàng không vũ trụ: Tạo ra bánh răng dùng trong các thiết bị hàng không và công nghệ vũ trụ.
- Ngành năng lượng: Gia công bánh răng cho tua bin gió và các hệ thống phát điện khác.
- Ngành y tế: Chế tạo các chi tiết có răng phục vụ cho các thiết bị y tế chính xác.
- Chế tạo robot và tự động hóa: Sử dụng để sản xuất các bánh răng và bộ phận truyền động chính xác trong robot và hệ thống tự động hóa.
- Ngành thiết bị điện tử: Tạo ra bánh răng nhỏ, có độ chính xác cao cho các thiết bị điện tử.
Ứng dụng đa dạng này khiến dao phay lăn răng trở thành một công cụ không thể thiếu trong nhiều lĩnh vực công nghiệp.
7. Cách lựa chọn dao lăn răng phù hợp

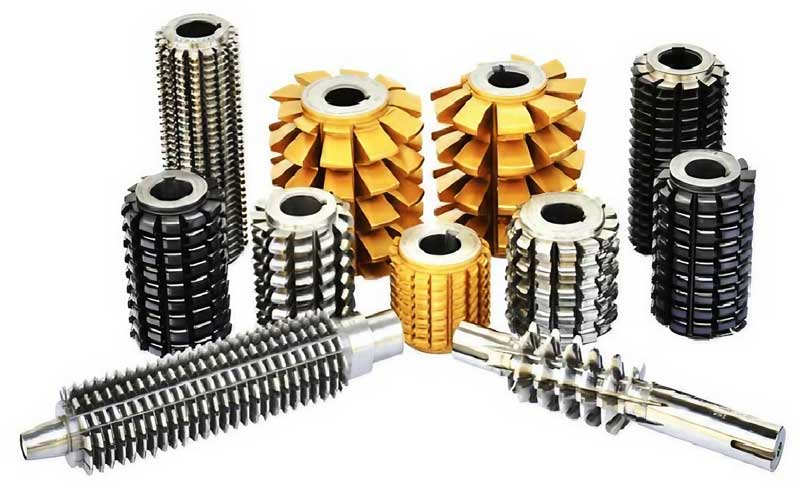

Để chọn dao phay bánh răng phù hợp, cần xem xét các yếu tố kỹ thuật và ứng dụng cụ thể như sau:
- Loại răng gia công: Xác định loại răng (thẳng, nghiêng, xoắn) cùng kích thước và hình dạng.
- Chất liệu phôi: Đánh giá vật liệu gia công (thép, nhôm, đồng, nhựa) và độ cứng của phôi.
- Chất liệu dao phay: Chọn vật liệu dao phù hợp (HSS, carbide) và kiểm tra lớp phủ bảo vệ (PVD, CVD) để tăng độ bền.
- Kích thước và hình dạng dao phay lăn răng: Đường kính, chiều dài, hình dạng, và số răng phải tương thích với máy và ứng dụng.
- Tốc độ cắt và điều kiện gia công: Điều chỉnh tốc độ cắt, tiến dao, và sử dụng chất làm mát tối ưu.
- Độ chính xác và bề mặt: Dao có độ chính xác cao để đảm bảo dung sai và chất lượng bề mặt.
- Thương hiệu và nhà sản xuất: Lựa chọn thương hiệu uy tín, có chứng nhận chất lượng và đánh giá tốt.
- Chi phí và hiệu suất: Cân nhắc chi phí, hiệu suất gia công và vòng đời dao (tuổi thọ, bảo dưỡng).
Việc lựa chọn dao phay lăn răng đòi hỏi sự cân nhắc kỹ lưỡng dựa trên yêu cầu gia công, thông số kỹ thuật của dao và đặc tính của bánh răng. Điều này không chỉ giúp đạt được chất lượng gia công tốt mà còn tối ưu hóa chi phí và hiệu suất sản xuất.
Với bài viết DN Solutions gửi đến trên đây về dao phay lăn răng, chúc bạn có thêm những thông tin hữu ích. Hẹn gặp lại trong những bài chia sẻ tiếp theo.
