Máy phay CNC sử dụng hệ điều hành Fanuc là một trong những dòng máy công cụ hiện đại, được ứng dụng rộng rãi trong các ngành công nghiệp chế tạo, gia công cơ khí. Trong bài viết này, chúng ta sẽ tìm hiểu về các mã lệnh M trong máy phay CNC Fanuc, ý nghĩa và ứng dụng của chúng trong quá trình gia công, giúp thực hiện các thao tác gia công chính xác và tự động hóa cao, tăng năng suất và chất lượng sản phẩm.

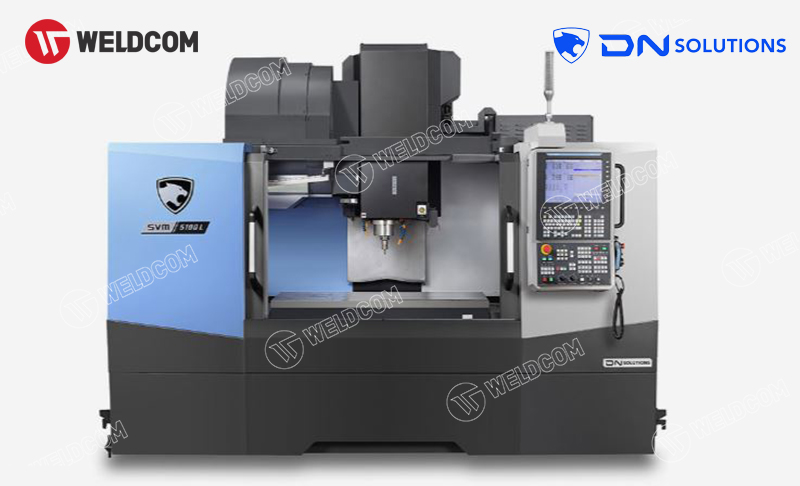

1. Máy phay CNC hệ điều hành Fanuc là gì?
- Máy phay CNC hệ điều hành Fanuc là dòng máy phay được trang bị hệ điều hành Fanuc, một trong những hệ điều hành phổ biến và tiên tiến nhất trong ngành gia công cơ khí.
- Hệ điều hành Fanuc giúp điều khiển các hoạt động của máy, từ việc di chuyển trục, điều chỉnh tốc độ cắt, đến việc thực hiện các chương trình gia công phức tạp. Với tính năng ổn định, dễ sử dụng và khả năng hỗ trợ mạnh mẽ, hệ điều hành Fanuc mang lại sự linh hoạt và hiệu quả cao trong quá trình gia công.
2. Ý nghĩa chức năng các mã lệnh M trong máy phay CNC Fanuc
- Mã M trong máy phay CNC có vai trò rất quan trọng trong việc điều khiển các chức năng của thiết bị, chẳng hạn như khởi động, dừng hoặc điều chỉnh các thiết bị ngoại vi như bơm dung dịch làm mát, thay dao, thay đổi hướng quay của trục chính.
- Mã lệnh M được sử dụng trong các chương trình gia công CNC để điều khiển và tự động hóa các quy trình, đảm bảo tính chính xác và hiệu quả của máy móc trong suốt quá trình sản xuất.
3. Các mã lệnh M trong máy phay CNC
Máy phay CNC Fanuc sử dụng một loạt các mã lệnh M để thực hiện các tác vụ khác nhau. Các mã lệnh này thường được chia thành các nhóm để điều khiển các chức năng như tắt/mở trục chính, thay dao, khởi động/tắt hệ thống làm mát, và nhiều chức năng khác.
Các mã lệnh M trong máy phay CNC Fanuc bao gồm:
| MÃ LỆNH M | Ý NGHĨA MÃ LỆNH M |
| M00 | Dừng chương trình. |
| M01 | Dừng chương trình tùy chọn (khi có yêu cầu). |
| M02 | Kết thúc chương trình và quay lại đầu chương trình. |
| M03 | Quay trục chính theo chiều kim đồng hồ. |
| M04 | Quay trục chính ngược chiều kim đồng hồ. |
| M05 | Dừng trục chính. |
| M06 | Thay đổi công cụ gia công. |
| M07 | Phun sương chất làm nguội (dạng sương). |
| M08 | Bật chất làm nguội (dung dịch làm nguội). |
| M09 | Tắt chất làm nguội. |
| M10 | Kẹp trục thứ 4. |
| M11 | Mở kẹp trục thứ 4. |
| M19 | Định hướng trục chính (thường dùng trong các phép gia công yêu cầu định hướng chính xác trục). |
| M20 | Tự động tắt nguồn điện của máy. |
| M30 | Kết thúc chương trình và đặt lại (reset chương trình). |
| M31 | Kích hoạt mã lệnh khóa trục. |
| M32 | Hủy kích hoạt khóa trục. |
| M41 | Trục chính quay ở vùng tốc độ thấp. |
| M42 | Trục chính quay ở vùng tốc độ cao. |
| M68 | Kẹp trục thứ 5. |
| M69 | Mở kẹp trục thứ 5. |
| M78 | Kẹp trục B. |
| M79 | Mở kẹp trục B. |
| M80 | Bật vòi phun rửa phôi. |
| M81 | Tắt vòi phun rửa phôi. |
| M88 | Bật làm nguội trục chính. |
| M89 | Tắt làm nguội trục chính. |
| M94 | Hủy phản chiếu. |
| M95 | Phản chiếu trục X. |
| M96 | Phản chiếu trục Y. |
| M98 | Gọi chương trình con. |
| M99 | Kết thúc chương trình con và tiếp tục thực hiện chương trình chính. |
Trong đó các mã lệnh M trong máy phay CNC Fanuc cần lưu ý:
- M00, M01: Lệnh dừng chương trình, có thể dừng tạm thời hoặc theo điều kiện tùy chỉnh.
- M02, M30: Dùng để kết thúc một chương trình gia công và có thể quay lại đầu chương trình.
- M03, M04: Điều khiển quay trục chính theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.
- M06: Thực hiện thay đổi công cụ, rất quan trọng trong gia công phức tạp.
- M08, M09: Điều khiển hệ thống làm nguội, giúp duy trì nhiệt độ và cải thiện chất lượng gia công.
- M98, M99: Quản lý các chương trình con, rất hữu ích trong việc gia công phức tạp với nhiều bước.
Các mã lệnh M trong máy phay CNC Fanuc giúp người vận hành máy CNC điều khiển các chức năng quan trọng của máy, giúp quá trình gia công được thực hiện chính xác, hiệu quả, và tự động hóa cao. Mỗi mã M đều có mục đích và ứng dụng riêng, hỗ trợ trong việc quản lý công cụ, điều khiển các trục, và đảm bảo chất lượng gia công.
Tham khảo: Tổng hợp ý nghĩa các lệnh G trong phay CNC chi tiết
4. Một số ví dụ về mã M khi sử dụng
- M03: Khi sử dụng mã M03, trục chính của máy phay sẽ quay theo chiều kim đồng hồ, điều này rất cần thiết trong các gia công cắt gọt chuẩn.
- M08: Mã M08 bật dung dịch làm mát trong quá trình gia công, giúp giảm nhiệt độ và tăng tuổi thọ cho công cụ cắt.
- M06: Mã M06 cho phép thay dao tự động khi cần thiết trong quá trình gia công, giúp tiết kiệm thời gian và nâng cao hiệu quả sản xuất.
Máy phay CNC hệ điều hành Fanuc là một công cụ đắc lực trong ngành gia công cơ khí, mang lại sự chính xác và hiệu quả cao nhờ khả năng điều khiển tự động và dễ dàng sử dụng.
Với bài viết của DN Solutions về các mã lệnh M trong máy phay CNC Fanuc trên đây, chúc bạn nắm được ý nghĩa, cách sử dụng, đảm bảo quá trình gia công diễn ra thuận lợi và đạt chất lượng cao.
