Máy phay ngang CNC là gì? Cấu tạo, nguyên lý, ưu điểm và giá máy mới nhất

Khi gia công các chi tiết cơ khí có kích thước lớn, kết cấu phức tạp hoặc yêu cầu gia công nhiều mặt, doanh nghiệp thường gặp khó khăn trong việc đảm bảo độ chính xác, giảm thời gian gá đặt và duy trì năng suất ổn định. Nếu sử dụng thiết bị chưa phù hợp, quá trình sản xuất có thể phát sinh sai số giữa các nguyên công, kéo dài thời gian gia công và làm tăng chi phí vận hành.

Máy phay ngang CNC là một trong những giải pháp giúp doanh nghiệp giải quyết những thách thức này nhờ khả năng gia công đa mặt, thoát phoi thuận lợi và tích hợp các hệ thống tự động hóa. Vậy thiết bị này có cấu tạo, nguyên lý hoạt động ra sao, phù hợp với những ứng dụng nào và cần lưu ý gì khi lựa chọn? Bài viết dưới đây sẽ giúp doanh nghiệp hiểu rõ hơn về máy phay ngang CNC, đồng thời giới thiệu các dòng trung tâm gia công ngang CNC của DN Solutions.

1.Phay ngang là gì?

Phay ngang (Horizontal Milling) là phương pháp gia công cắt gọt kim loại bằng dao phay quay quanh trục có phương nằm ngang. Trong quá trình gia công, chuyển động quay của dao kết hợp với chuyển động tương đối giữa dao và phôi để loại bỏ vật liệu, tạo thành các bề mặt và hình dạng chi tiết theo yêu cầu kỹ thuật.

Khác với phay đứng, trong đó trục chính thường được bố trí theo phương thẳng đứng, phay ngang sử dụng trục chính nằm ngang, tạo điều kiện thuận lợi cho việc gia công các bề mặt bên, rãnh, hốc và nhiều đặc điểm hình học khác của chi tiết.

Phương pháp phay ngang được ứng dụng trong nhiều lĩnh vực như:

• Công nghiệp ô tô: Gia công thân hộp số, vỏ động cơ, chi tiết hệ thống truyền động.
• Chế tạo máy: Gia công thân máy, hộp giảm tốc, vỏ hộp và các chi tiết kết cấu.
• Cơ khí chính xác: Gia công các chi tiết có nhiều bề mặt cần đảm bảo độ chính xác tương quan.
• Công nghiệp năng lượng: Gia công các chi tiết cơ khí, vỏ thiết bị và cụm kết cấu.
• Sản xuất thiết bị công nghiệp: Gia công chi tiết dạng hộp, cụm chi tiết có yêu cầu độ chính xác lắp ghép cao.

Đặc biệt, khi kết hợp với công nghệ điều khiển số CNC, phương pháp phay ngang có thể đáp ứng những yêu cầu ngày càng cao về năng suất, độ chính xác và tính ổn định trong sản xuất.

2. Máy phay ngang CNC là gì?

Máy phay ngang CNC (CNC Horizontal Milling Machine) là thiết bị gia công cơ khí sử dụng hệ thống điều khiển số bằng máy tính (Computer Numerical Control – CNC), có trục chính được bố trí theo phương nằm ngang để thực hiện các nguyên công phay theo chương trình lập trình sẵn.

Trong đó, trung tâm gia công ngang CNC (Horizontal Machining Center – HMC) là dòng thiết bị tích hợp nhiều chức năng gia công, thường được trang bị hệ thống thay dao tự động (ATC), ổ tích dao và có thể kết hợp bàn xoay, hệ thống thay pallet tự động hoặc các giải pháp tự động hóa khác. Máy có khả năng thực hiện nhiều nguyên công như phay mặt, phay rãnh, khoan, khoét, doa và taro trên cùng một thiết bị.

Một số trung tâm gia công ngang được trang bị bàn xoay trục B, cho phép thay đổi hướng tiếp cận của dao đối với chi tiết, từ đó gia công nhiều mặt trong một lần gá đặt. Nhờ khả năng tự động hóa và kiểm soát chuyển động chính xác, máy phay ngang CNC được sử dụng rộng rãi trong các dây chuyền sản xuất cơ khí, đặc biệt với những chi tiết cần gia công nhiều mặt hoặc sản xuất hàng loạt.

Lưu ý: Không phải tất cả máy phay ngang CNC đều có bàn xoay, hệ thống thay dao hoặc thay pallet tự động. Những trang bị này phụ thuộc vào loại máy và cấu hình cụ thể.

3. Cấu tạo máy phay ngang CNC

Máy phay ngang CNC gồm nhiều bộ phận cơ khí, điện và điều khiển phối hợp để thực hiện quá trình gia công. Tùy từng nhà sản xuất và dòng sản phẩm, cấu tạo có thể khác nhau, nhưng về cơ bản bao gồm các thành phần chính sau:

3.1. Thân máy và bệ máy

Thân máy và bệ máy là kết cấu chịu lực chính, có nhiệm vụ nâng đỡ các cụm chuyển động và duy trì độ ổn định trong quá trình gia công. Bộ phận này thường được chế tạo từ gang đúc hoặc vật liệu có độ cứng vững cao, giúp hạn chế rung động, biến dạng và ảnh hưởng của lực cắt đến độ chính xác gia công.

Đối với các trung tâm gia công ngang công suất lớn, thiết kế kết cấu máy đóng vai trò đặc biệt quan trọng khi gia công chi tiết có khối lượng lớn hoặc thực hiện các nguyên công cắt gọt với tải trọng cao.

3.2. Trục chính

Trục chính (Spindle) là bộ phận tạo chuyển động quay cho dụng cụ cắt, được bố trí theo phương nằm ngang.

Các thông số quan trọng của trục chính gồm:

– Tốc độ quay tối đa (vòng/phút): Ảnh hưởng đến khả năng gia công ở tốc độ cao và chất lượng bề mặt chi tiết.
– Công suất động cơ trục chính (kW): Quyết định khả năng đáp ứng các yêu cầu gia công từ nhẹ đến nặng.
– Mô-men xoắn (N•m): Mô-men xoắn lớn giúp máy duy trì lực cắt ổn định khi gia công vật liệu cứng hoặc cắt gọt nặng.
– Kiểu côn trục chính (BT40, BT50 hoặc chuẩn tương đương): Cần phù hợp với dao cụ, yêu cầu gia công và khả năng chịu tải của máy.
– Khả năng chịu tải và độ ổn định khi gia công: Bàn máy và kết cấu máy vững chắc giúp hạn chế rung động, đảm bảo độ chính xác khi gia công chi tiết lớn.

Trục chính có công suất và mô-men xoắn phù hợp sẽ hỗ trợ thực hiện các nguyên công gia công thô, trong khi tốc độ quay cao có thể mang lại lợi thế ở những ứng dụng yêu cầu tốc độ cắt và chất lượng bề mặt.

Tuy nhiên, hiệu quả gia công còn phụ thuộc vào vật liệu phôi, dụng cụ cắt, chế độ cắt và độ cứng vững tổng thể của hệ thống.

3.3. Bàn máy và hệ thống gá đặt

Bàn máy là nơi cố định phôi thông qua đồ gá hoặc các cơ cấu kẹp chặt chuyên dụng. Trên nhiều trung tâm gia công ngang CNC, bàn máy có thể tích hợp trục xoay B, cho phép xoay chi tiết đến các vị trí gia công khác nhau.

Một số dòng máy còn được trang bị hệ thống thay pallet tự động (APC), giúp chuẩn bị phôi trên pallet khác trong khi máy đang gia công, từ đó giảm thời gian dừng máy giữa các chu kỳ sản xuất.

3.4. Hệ thống dẫn hướng và truyền động

Hệ thống dẫn hướng và truyền động đảm nhiệm việc di chuyển các trục máy theo chương trình CNC.

Các thành phần thường gặp gồm:

• Ray dẫn hướng tuyến tính hoặc dẫn hướng trượt: Giúp các trục di chuyển chính xác, đồng thời ảnh hưởng đến độ cứng vững và khả năng chịu tải của máy.
• Vít me bi và các cơ cấu truyền động phù hợp: Truyền chuyển động đến các trục, đảm bảo độ chính xác và giảm sai số trong quá trình gia công.
• Động cơ servo: Điều khiển tốc độ và vị trí các trục, giúp máy vận hành linh hoạt theo chương trình gia công.
• Hệ thống phản hồi vị trí: Theo dõi vị trí thực tế của các trục, hỗ trợ hệ điều khiển hiệu chỉnh sai lệch và nâng cao độ chính xác gia công.

Chất lượng của hệ thống dẫn hướng và truyền động ảnh hưởng trực tiếp đến khả năng định vị, độ chính xác lặp lại và độ ổn định của máy trong quá trình vận hành.

3.5. Hệ thống điều khiển CNC

Bộ điều khiển CNC được xem là trung tâm điều hành hoạt động của máy, có nhiệm vụ tiếp nhận chương trình gia công và điều khiển các chuyển động theo tọa độ đã lập trình. Thông qua bộ điều khiển, người vận hành có thể thiết lập các thông số như tốc độ trục chính, lượng chạy dao, vị trí dụng cụ, chế độ gia công và các chức năng phụ trợ. Tùy cấu hình, máy có thể sử dụng các hệ điều khiển phổ biến như FANUC, Siemens hoặc những hệ điều khiển tương thích khác.

3.6. Hệ thống thay dao tự động

Hệ thống thay dao tự động (Automatic Tool Changer – ATC) cho phép máy lựa chọn và thay đổi dụng cụ cắt theo chương trình mà không cần người vận hành thực hiện thủ công sau mỗi nguyên công. ATC thường kết hợp với ổ tích dao có sức chứa khác nhau tùy từng model.

Nhờ đó, trung tâm gia công ngang có thể thực hiện liên tiếp nhiều nguyên công, góp phần rút ngắn thời gian phụ và nâng cao tính liên tục của quá trình sản xuất.

3.7. Hệ thống làm mát và thoát phoi

Hệ thống làm mát cung cấp dung dịch tưới nguội đến vùng cắt nhằm hỗ trợ làm mát, bôi trơn và đưa phoi ra khỏi khu vực gia công. Đặc biệt, do trục chính nằm ngang, phoi có xu hướng rơi xuống dưới tác dụng của trọng lực, giúp hạn chế tích tụ trong các hốc gia công khi bố trí phôi và đường thoát phoi phù hợp.

Nhiều trung tâm gia công ngang còn được trang bị băng tải phoi, hệ thống phun dung dịch áp suất cao hoặc làm mát xuyên tâm trục chính tùy cấu hình.

4. Nguyên lý hoạt động của máy phay ngang

Máy phay ngang CNC hoạt động dựa trên nguyên lý cắt gọt vật liệu bằng dụng cụ quay, kết hợp với chuyển động tương đối giữa dao và phôi theo chương trình điều khiển số.

Quá trình gia công thường diễn ra theo các bước sau:

Bước 1: Thiết lập chương trình gia công

Dựa trên bản vẽ kỹ thuật và yêu cầu sản phẩm, kỹ sư xây dựng quy trình công nghệ, lựa chọn dụng cụ cắt và lập trình đường chạy dao bằng phần mềm CAM hoặc lập trình trực tiếp trên bộ điều khiển CNC.

Bước 2: Gá đặt phôi và thiết lập tọa độ

Phôi được cố định trên bàn máy hoặc đồ gá chuyên dụng. Người vận hành thiết lập hệ tọa độ phôi, kiểm tra dụng cụ và các thông số cần thiết trước khi gia công.

Bước 3: Thực hiện chuyển động cắt

Trục chính quay với tốc độ được thiết lập, trong khi các trục máy thực hiện chuyển động theo chương trình.

Sự kết hợp giữa chuyển động quay của dao và chuyển động chạy dao tạo ra quá trình bóc tách vật liệu khỏi phôi.

Bước 4: Gia công các bề mặt theo yêu cầu

Với máy có bàn xoay trục B, chi tiết có thể được xoay đến những vị trí xác định để gia công các mặt khác nhau mà không cần tháo phôi khỏi đồ gá.

Tùy cấu hình, máy có thể thực hiện gia công định vị nhiều mặt hoặc nội suy đồng thời các trục theo khả năng điều khiển được trang bị.

Bước 5: Hoàn thiện và kiểm tra sản phẩm

Sau khi hoàn thành chương trình, chi tiết được kiểm tra các yêu cầu về kích thước, dung sai hình học, độ nhám bề mặt và các tiêu chí chất lượng khác.

Với hệ thống tự động hóa phù hợp, quá trình gia công có thể được tổ chức liên tục qua nhiều chu kỳ, góp phần nâng cao năng suất và giảm sự phụ thuộc vào thao tác thủ công.

5. Các loại máy phay ngang phổ biến

Máy phay ngang hiện nay có thể được phân loại theo phương thức điều khiển, kết cấu và khả năng gia công.

5.1. Máy phay ngang vạn năng

Máy phay ngang vạn năng là dòng máy công cụ truyền thống, thường sử dụng cơ cấu điều khiển cơ khí hoặc kết hợp các chức năng điều khiển đơn giản. Máy có thể thực hiện các nguyên công phay mặt, phay rãnh, phay bánh răng và nhiều công việc gia công cơ bản khác khi sử dụng dụng cụ và phụ kiện phù hợp.

Ưu điểm của dòng máy này là kết cấu tương đối đơn giản, chi phí đầu tư thường thấp hơn thiết bị CNC và phù hợp với các xưởng cơ khí có yêu cầu gia công không quá phức tạp. Tuy nhiên, mức độ tự động hóa và khả năng kiểm soát độ chính xác lặp lại thường hạn chế hơn so với máy CNC hiện đại.

5.2. Máy phay ngang CNC

Máy phay ngang CNC sử dụng hệ thống điều khiển số để thực hiện các chuyển động gia công theo chương trình.

So với máy phay cơ truyền thống, dòng máy này có khả năng kiểm soát quá trình gia công tốt hơn, nâng cao tính đồng nhất của sản phẩm và phù hợp với những chi tiết yêu cầu độ chính xác cao. Máy được ứng dụng trong sản xuất cơ khí chính xác, chế tạo máy, sản xuất linh kiện ô tô và nhiều lĩnh vực công nghiệp khác.

5.3. Trung tâm gia công ngang CNC (HMC)

Trung tâm gia công ngang CNC là dòng thiết bị có mức độ tích hợp cao, thường được trang bị hệ thống thay dao tự động, bàn xoay và nhiều chức năng hỗ trợ gia công. Thiết bị có thể thực hiện nhiều nguyên công liên tiếp như phay, khoan, khoét, doa và taro.

Nhờ khả năng gia công nhiều mặt và giảm thời gian gá đặt, HMC đặc biệt phù hợp với các chi tiết dạng hộp, thân vỏ thiết bị và những sản phẩm có nhiều bề mặt cần gia công.

5.4. Trung tâm gia công ngang tích hợp tự động hóa

Đây là nhóm trung tâm gia công ngang được kết hợp với các hệ thống như thay pallet tự động, kho pallet, robot cấp phôi hoặc giải pháp quản lý sản xuất. Tùy quy mô đầu tư, doanh nghiệp có thể tổ chức hệ thống gia công nhiều máy, tự động luân chuyển phôi và quản lý quá trình sản xuất tập trung.

Dòng thiết bị này phù hợp với các nhà máy có sản lượng lớn, yêu cầu vận hành liên tục hoặc định hướng phát triển sản xuất thông minh.

6. Ưu điểm của máy phay ngang

6.1. Khả năng thoát phoi thuận lợi

Một trong những ưu điểm nổi bật của máy phay ngang CNC là khả năng hỗ trợ thoát phoi nhờ cách bố trí trục chính theo phương ngang. Trong nhiều ứng dụng, phoi được tạo ra có thể rơi xuống khu vực thu gom thay vì tích tụ trực tiếp trên bề mặt gia công. Điều này giúp giảm nguy cơ phoi bị cắt lại, hạn chế ảnh hưởng đến chất lượng bề mặt và hỗ trợ quá trình gia công ổn định hơn.

6.2. Gia công nhiều mặt trong một lần gá đặt

Với các trung tâm gia công ngang được trang bị bàn xoay, doanh nghiệp có thể thực hiện gia công nhiều mặt của chi tiết mà không cần tháo lắp phôi nhiều lần.

Việc giảm số lần gá đặt mang lại những lợi ích quan trọng như:

• Rút ngắn thời gian phụ.
• Hạn chế sai số phát sinh do gá đặt lại.
• Nâng cao độ chính xác tương quan giữa các bề mặt.
• Tối ưu quy trình gia công các chi tiết phức tạp.

Đây là lợi thế đáng chú ý khi gia công thân hộp số, vỏ động cơ, thân máy và các chi tiết dạng hộp.

6.3. Phù hợp với gia công cắt gọt tải nặng

Nhiều trung tâm gia công ngang được thiết kế với kết cấu có độ cứng vững cao, trục chính công suất lớn và khả năng chịu tải phù hợp với các nguyên công cắt gọt có yêu cầu cao. Nhờ đó, thiết bị có thể đáp ứng hiệu quả những ứng dụng gia công thô, bóc tách lượng vật liệu lớn hoặc gia công các chi tiết có kết cấu phức tạp.

Tuy nhiên, khả năng gia công tải nặng phụ thuộc vào thiết kế và thông số của từng model, không phải đặc tính mặc định của mọi máy phay ngang.

6.4. Nâng cao năng suất sản xuất hàng loạt

Máy phay ngang CNC có thể kết hợp hệ thống thay dao tự động, thay pallet và các giải pháp tự động hóa nhằm giảm thời gian không cắt gọt. Trong sản xuất hàng loạt, doanh nghiệp có thể chuẩn bị phôi cho chu kỳ tiếp theo trong khi máy đang thực hiện gia công.

Việc tối ưu thời gian gá đặt và chuyển đổi giữa các chu kỳ giúp nâng cao tỷ lệ sử dụng máy, đồng thời cải thiện hiệu quả sản xuất tổng thể.

6.5. Dễ dàng tích hợp tự động hóa

Các trung tâm gia công ngang hiện đại có thể được tích hợp với robot, hệ thống pallet và giải pháp quản lý sản xuất để hình thành những hệ thống gia công tự động. Đây là lợi thế đối với các doanh nghiệp có định hướng mở rộng quy mô sản xuất, giảm thời gian chờ và nâng cao khả năng kiểm soát hoạt động thiết bị.

7. Hạn chế của máy phay ngang

Bên cạnh những ưu điểm về năng suất và khả năng gia công nhiều mặt, máy phay ngang CNC cũng tồn tại một số hạn chế mà doanh nghiệp cần cân nhắc trước khi đầu tư. Chi phí đầu tư ban đầu tương đối cao: Đặc biệt đối với các trung tâm gia công ngang tích hợp bàn xoay, thay pallet tự động hoặc hệ thống tự động hóa, chi phí có thể cao hơn đáng kể so với nhiều dòng trung tâm gia công đứng có quy mô tương đương.

Yêu cầu không gian lắp đặt: Một số máy HMC có kết cấu lớn, cần diện tích bố trí phù hợp cho máy, hệ thống phụ trợ, khu vực thay pallet và thao tác vận hành.

Chi phí đồ gá và vận hành: Để khai thác hiệu quả khả năng gia công nhiều mặt, doanh nghiệp có thể cần đầu tư đồ gá chuyên dụng, dụng cụ cắt và quy trình công nghệ phù hợp.

Yêu cầu năng lực lập trình và vận hành: Với các chi tiết phức tạp, việc lập trình đường chạy dao, lựa chọn phương án gá đặt và kiểm soát va chạm đòi hỏi nhân sự có chuyên môn.

Không phải ứng dụng nào cũng tối ưu: Đối với các chi tiết dạng tấm, bề mặt phẳng hoặc sản phẩm chỉ cần gia công chủ yếu từ phía trên, máy phay đứng có thể là lựa chọn kinh tế và thuận tiện hơn.

Vì vậy, quyết định đầu tư cần dựa trên đặc điểm sản phẩm, sản lượng và yêu cầu công nghệ thực tế thay vì chỉ xét đến khả năng gia công của thiết bị.

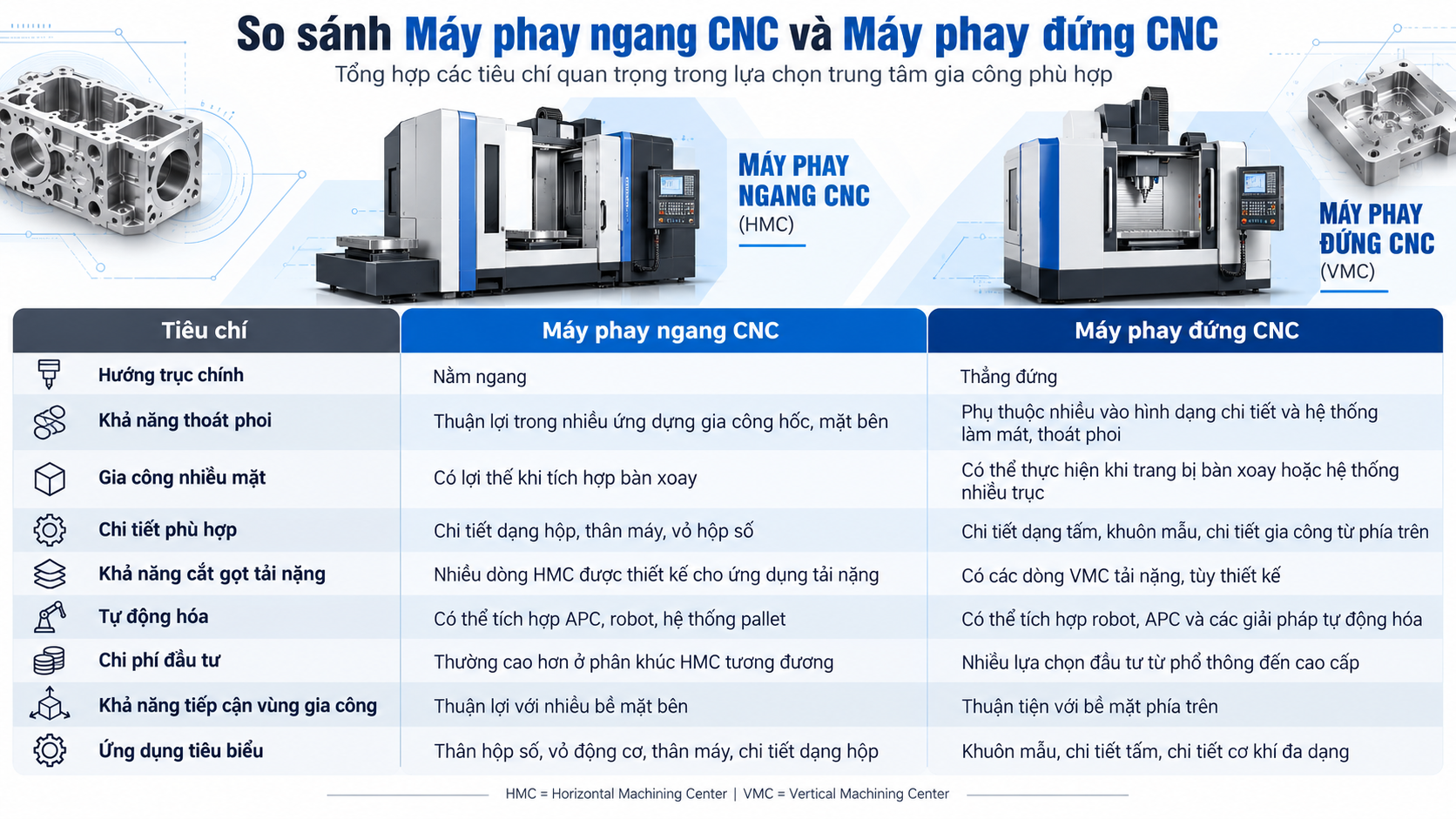

8. Máy phay ngang khác máy phay đứng thế nào?

Máy phay ngang và máy phay đứng đều sử dụng chuyển động quay của dụng cụ cắt để bóc tách vật liệu. Tuy nhiên, sự khác biệt về hướng trục chính và kết cấu máy tạo nên những đặc điểm riêng trong quá trình gia công.

Vậy máy phay ngang hay máy phay đứng tốt hơn?

Không có loại máy nào tối ưu cho mọi ứng dụng. Việc lựa chọn phụ thuộc vào hình dạng chi tiết, số lượng bề mặt cần gia công, yêu cầu dung sai, sản lượng và ngân sách đầu tư. Nếu doanh nghiệp thường xuyên gia công chi tiết dạng hộp, cần thực hiện nhiều nguyên công trên các mặt khác nhau và có sản lượng lớn, trung tâm gia công ngang có thể mang lại lợi thế về năng suất.

Ngược lại, đối với những sản phẩm chủ yếu gia công từ phía trên, yêu cầu linh hoạt với nhiều loại chi tiết và cần tối ưu chi phí đầu tư, trung tâm gia công đứng thường là lựa chọn đáng cân nhắc.

9. Khi nào nên chọn máy phay ngang?

Đầu tư máy phay ngang CNC là lựa chọn đáng cân nhắc khi doanh nghiệp cần nâng cao năng suất, tối ưu số lần gá đặt và gia công các chi tiết có nhiều bề mặt phức tạp.

9.1. Gia công chi tiết dạng hộp, nhiều bề mặt

Máy phay ngang đặc biệt phù hợp với các sản phẩm như thân hộp số, vỏ động cơ, hộp giảm tốc, thân máy và những chi tiết cần gia công trên nhiều mặt.

Với trung tâm gia công ngang có bàn xoay, doanh nghiệp có thể tiếp cận nhiều bề mặt của chi tiết trong một lần gá đặt, qua đó hạn chế sai số tích lũy và nâng cao độ chính xác tương quan giữa các vị trí gia công.

9.2. Sản xuất hàng loạt với yêu cầu năng suất cao

Đối với doanh nghiệp sản xuất số lượng lớn, việc rút ngắn thời gian chu kỳ và giảm thời gian dừng máy có ý nghĩa quan trọng. Máy phay ngang CNC, đặc biệt khi kết hợp hệ thống thay pallet tự động, có thể hỗ trợ chuẩn bị phôi song song với quá trình gia công, nâng cao hiệu suất khai thác thiết bị.

9.3. Gia công các chi tiết yêu cầu độ chính xác tương quan cao

Những sản phẩm có nhiều lỗ, bề mặt lắp ghép hoặc các vị trí cần đảm bảo độ vuông góc, song song và đồng tâm thường đòi hỏi quy trình gá đặt chặt chẽ. Trung tâm gia công ngang có thể mang lại lợi thế nhờ giảm số lần tháo lắp phôi, giúp duy trì quan hệ hình học giữa các bề mặt được gia công.

9.4. Doanh nghiệp có định hướng tự động hóa sản xuất

Khi nhà máy cần mở rộng công suất, giảm sự phụ thuộc vào thao tác thủ công hoặc tổ chức sản xuất nhiều ca, trung tâm gia công ngang tích hợp tự động hóa là giải pháp đáng cân nhắc.Tùy cấu hình, máy có thể kết hợp hệ thống pallet, robot cấp phôi và phần mềm quản lý để nâng cao tính liên tục của quá trình sản xuất.

Tóm lại, máy phay ngang CNC phù hợp nhất khi lợi ích từ việc gia công nhiều mặt, giảm thời gian gá đặt và nâng cao năng suất đủ lớn để bù đắp chi phí đầu tư thiết bị.

10. Cách chọn máy phay ngang CNC phù hợp

Để lựa chọn máy phay ngang CNC đáp ứng yêu cầu sản xuất, doanh nghiệp cần đánh giá đồng thời đặc điểm chi tiết, năng lực công nghệ và hiệu quả đầu tư dài hạn.

10.1. Xác định kích thước và khối lượng phôi

Đây là yếu tố đầu tiên cần xem xét khi lựa chọn thiết bị.

Doanh nghiệp cần đối chiếu kích thước chi tiết với hành trình các trục X, Y, Z, kích thước bàn máy, tải trọng cho phép và không gian gia công thực tế.

Đối với máy có bàn xoay, cần kiểm tra thêm đường kính quay cho phép của phôi và khả năng tránh va chạm giữa chi tiết, đồ gá và các bộ phận máy.

Lựa chọn máy có vùng làm việc phù hợp giúp đảm bảo khả năng gia công, đồng thời tránh đầu tư thiết bị có kích thước quá lớn so với nhu cầu.

10.2. Lựa chọn công suất và tốc độ trục chính

Thông số trục chính cần được lựa chọn dựa trên vật liệu gia công, kích thước dụng cụ và chế độ cắt dự kiến.

Đối với những ứng dụng gia công thô thép hoặc vật liệu khó cắt, doanh nghiệp cần quan tâm đến công suất, mô-men xoắn và khả năng duy trì lực cắt ổn định.

Trong khi đó, với các ứng dụng gia công tốc độ cao, tốc độ trục chính và khả năng đáp ứng của hệ thống truyền động đóng vai trò quan trọng.

Không nên đánh giá năng lực máy chỉ dựa trên tốc độ quay tối đa, bởi mô-men xoắn, công suất tại dải tốc độ làm việc và độ cứng vững của máy cũng ảnh hưởng trực tiếp đến hiệu quả gia công.

10.3. Đánh giá độ chính xác và độ ổn định

Đối với các doanh nghiệp gia công chính xác, cần xem xét các thông số như:

• Độ chính xác định vị.
• Độ chính xác lặp lại.
• Khả năng kiểm soát biến dạng nhiệt.
• Độ cứng vững của kết cấu máy.
• Khả năng duy trì độ chính xác trong điều kiện vận hành thực tế.

Các thông số này cần được đối chiếu với tài liệu kỹ thuật của từng model và yêu cầu dung sai của sản phẩm.

10.4. Xem xét khả năng tích hợp tự động hóa

Nếu doanh nghiệp có kế hoạch mở rộng sản lượng, nên ưu tiên những dòng máy có khả năng tích hợp hệ thống thay pallet, robot hoặc các giải pháp tự động hóa phù hợp.

Việc lựa chọn thiết bị có khả năng mở rộng ngay từ đầu có thể giúp giảm chi phí cải tạo và nâng cấp dây chuyền trong tương lai.

10.5. Đánh giá tổng chi phí sở hữu

Bên cạnh giá mua máy, doanh nghiệp cần tính toán tổng chi phí sở hữu (Total Cost of Ownership – TCO), bao gồm chi phí lắp đặt, vận hành, điện năng, dụng cụ cắt, bảo trì và các khoản đầu tư phụ trợ.

Một thiết bị có giá đầu tư ban đầu cao hơn nhưng mang lại năng suất tốt, giảm thời gian dừng máy và đáp ứng yêu cầu sản xuất ổn định có thể tạo ra hiệu quả kinh tế tốt hơn trong dài hạn.

10.6. Lựa chọn nhà cung cấp có năng lực kỹ thuật

Đối với thiết bị gia công CNC, chất lượng dịch vụ kỹ thuật và hậu mãi là yếu tố quan trọng không kém thông số máy.

Doanh nghiệp nên ưu tiên nhà cung cấp có khả năng tư vấn công nghệ, hỗ trợ lựa chọn cấu hình, lắp đặt, đào tạo vận hành và bảo trì thiết bị.

Đặc biệt, với những ứng dụng gia công phức tạp, năng lực tư vấn giải pháp tổng thể của nhà cung cấp sẽ giúp doanh nghiệp khai thác thiết bị hiệu quả hơn.

11. Giá máy phay ngang hiện nay

Giá máy phay ngang CNC phụ thuộc vào thương hiệu, kích thước máy, công suất trục chính, độ chính xác, cấu hình công nghệ và mức độ tự động hóa. Vì vậy, mức giá giữa các dòng máy có thể chênh lệch đáng kể.

11.1. Các yếu tố ảnh hưởng đến giá máy phay ngang

Thương hiệu và xuất xứ: Máy từ các nhà sản xuất khác nhau có sự khác biệt về công nghệ, tiêu chuẩn chế tạo, độ chính xác và dịch vụ hậu mãi.

Kích thước và năng lực gia công: Những máy có hành trình lớn, tải trọng bàn cao hoặc trục chính công suất lớn thường đòi hỏi chi phí đầu tư cao hơn.

Cấu hình công nghệ: Các trang bị như bàn xoay CNC, hệ thống đo kiểm, làm mát xuyên tâm trục chính, băng tải phoi và ổ tích dao dung lượng lớn có thể ảnh hưởng đến giá bán.

Mức độ tự động hóa: Hệ thống thay pallet tự động, robot cấp phôi hoặc kho pallet có thể làm tăng tổng chi phí đầu tư ban đầu.

Điều kiện thương mại và dịch vụ: Giá thiết bị còn phụ thuộc vào tỷ giá, vận chuyển, thuế, chi phí lắp đặt, đào tạo và phạm vi bảo hành.

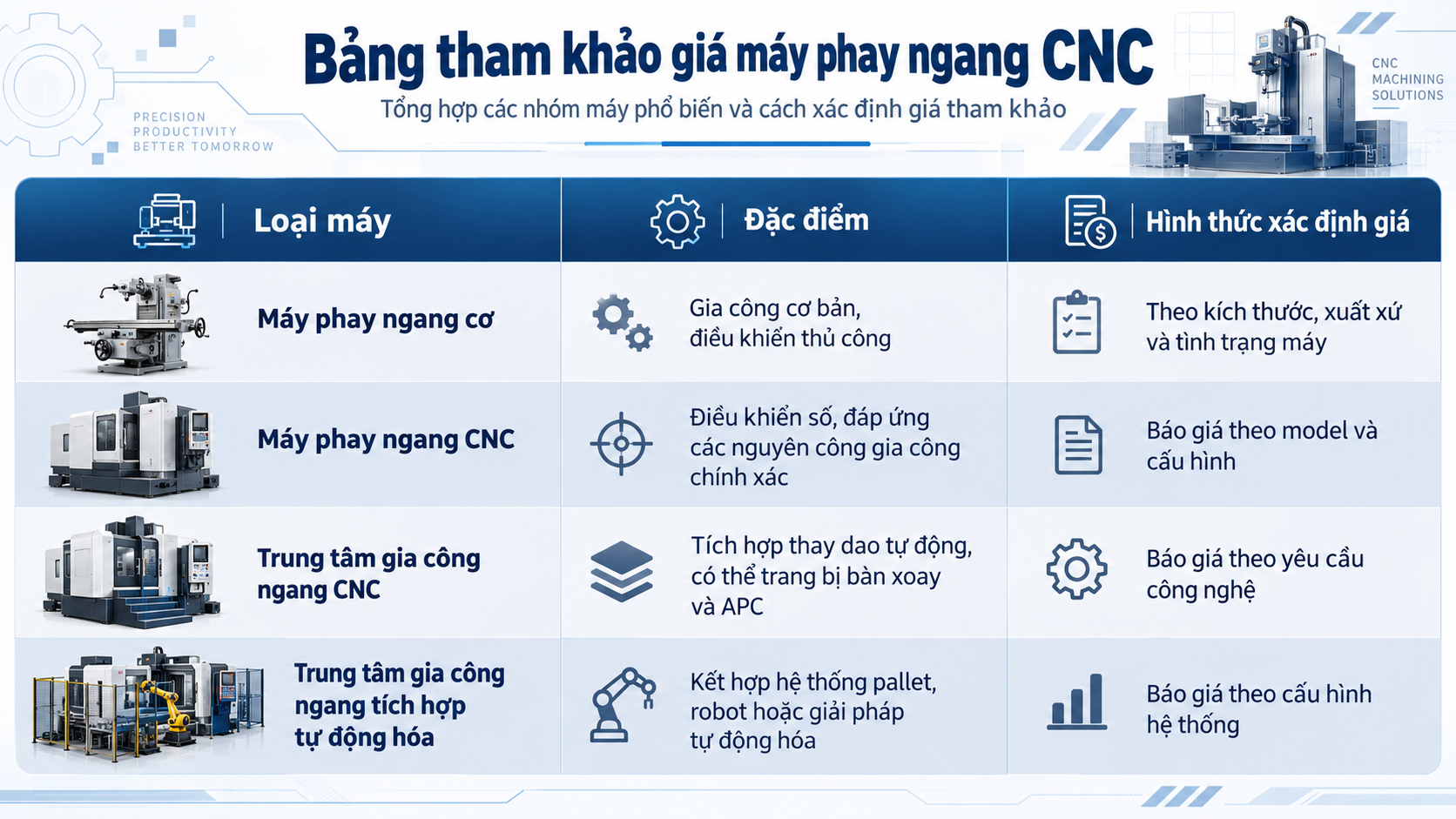

11.2. Bảng tham khảo giá máy phay ngang CNC

Lưu ý: Tính đến tháng 10/2026, chưa có đủ dữ liệu giá niêm yết công khai được xác minh để đưa ra mức giá cụ thể, đáng tin cậy cho từng phân khúc. Bảng trên thể hiện cách xác định báo giá, không phải bảng giá thị trường.

Đối với các dòng trung tâm gia công ngang DN Solutions, doanh nghiệp có thể tham khảo danh mục thiết bị và liên hệ đơn vị phân phối để nhận báo giá theo cấu hình thực tế.

Thông tin sản phẩm: Trung tâm gia công ngang DN Solutions tại Việt Nam.

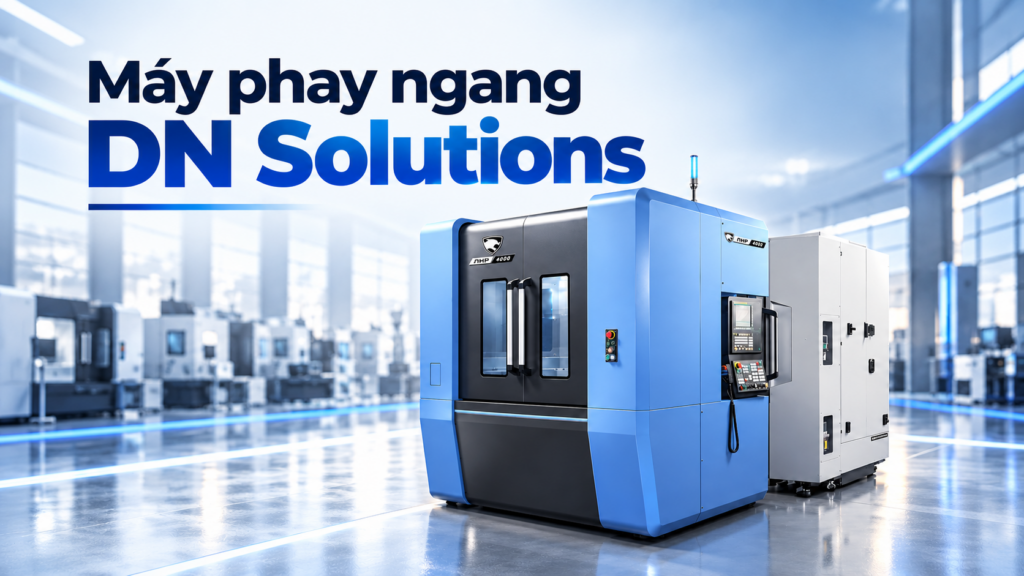

12. Gợi ý máy phay ngang DN Solutions

DN Solutions là thương hiệu máy công cụ CNC của Hàn Quốc, cung cấp nhiều dòng trung tâm gia công phục vụ các lĩnh vực cơ khí chính xác, ô tô, hàng không, năng lượng và chế tạo thiết bị công nghiệp.

Trong danh mục trung tâm gia công ngang, DN Solutions phát triển nhiều dòng sản phẩm như HC II, NHC, NHP, NHM và HM, đáp ứng những yêu cầu khác nhau về kích thước chi tiết, năng suất và khả năng cắt gọt. DN Solutions

Dưới đây là một số dòng máy tiêu biểu doanh nghiệp có thể tham khảo.

12.1. NHP Series – Trung tâm gia công ngang năng suất cao

NHP Series là dòng trung tâm gia công ngang CNC được phát triển theo định hướng nâng cao năng suất, kết hợp hệ thống truyền động tốc độ cao, kết cấu máy cứng vững và khả năng gia công linh hoạt.

Dòng máy có nhiều lựa chọn về kích thước, từ NHP 4000, NHP 5000 đến NHP 6300 và NHP 8000, đáp ứng các yêu cầu gia công chi tiết từ nhỏ đến lớn.

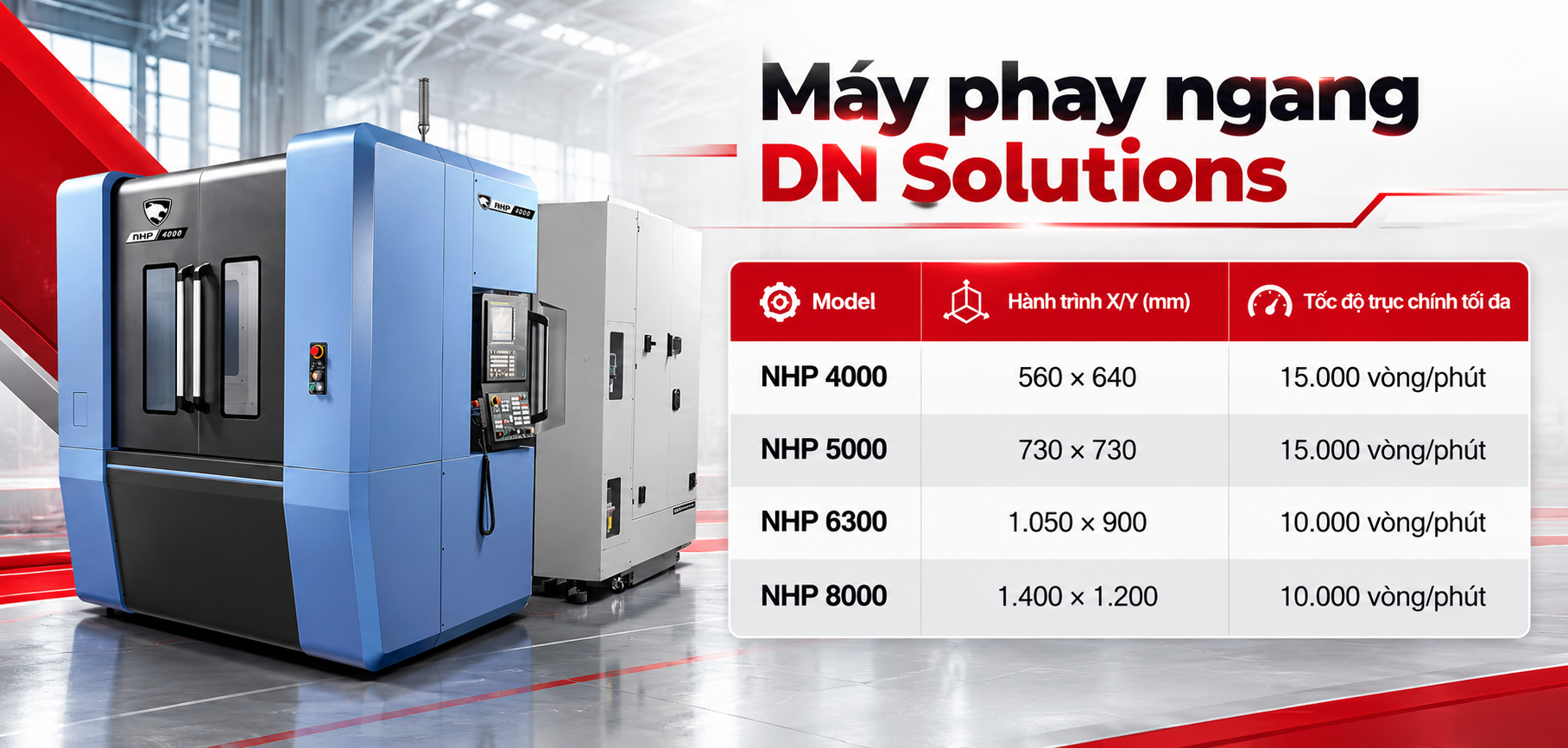

Một số thông số tiêu biểu:

Nguồn: DN Solutions

Đặc điểm nổi bật:

• Hệ thống truyền động được thiết kế hướng đến khả năng đáp ứng tốc độ cao.
• Kết cấu máy hỗ trợ duy trì độ ổn định trong quá trình gia công.
• Nhiều lựa chọn hành trình, phù hợp với các kích thước chi tiết khác nhau.
• Có thể xem xét các cấu hình tự động hóa phù hợp với yêu cầu sản xuất.

Ứng dụng: Gia công vỏ động cơ, thân hộp số, chi tiết hệ thống truyền động, thân máy và các chi tiết cơ khí có nhiều bề mặt cần gia công.

NHP Series phù hợp với doanh nghiệp chú trọng năng suất, yêu cầu gia công nhiều mặt và có định hướng nâng cao mức độ tự động hóa.

12.2. NHM Series – Trung tâm gia công ngang cho ứng dụng cắt gọt tải nặng

NHM Series là dòng trung tâm gia công ngang CNC được DN Solutions phát triển cho các ứng dụng yêu cầu độ cứng vững và khả năng cắt gọt mạnh mẽ.

So với những dòng máy định hướng gia công tốc độ cao, NHM Series chú trọng khả năng đáp ứng các nguyên công gia công thô và cắt gọt với tải trọng lớn.

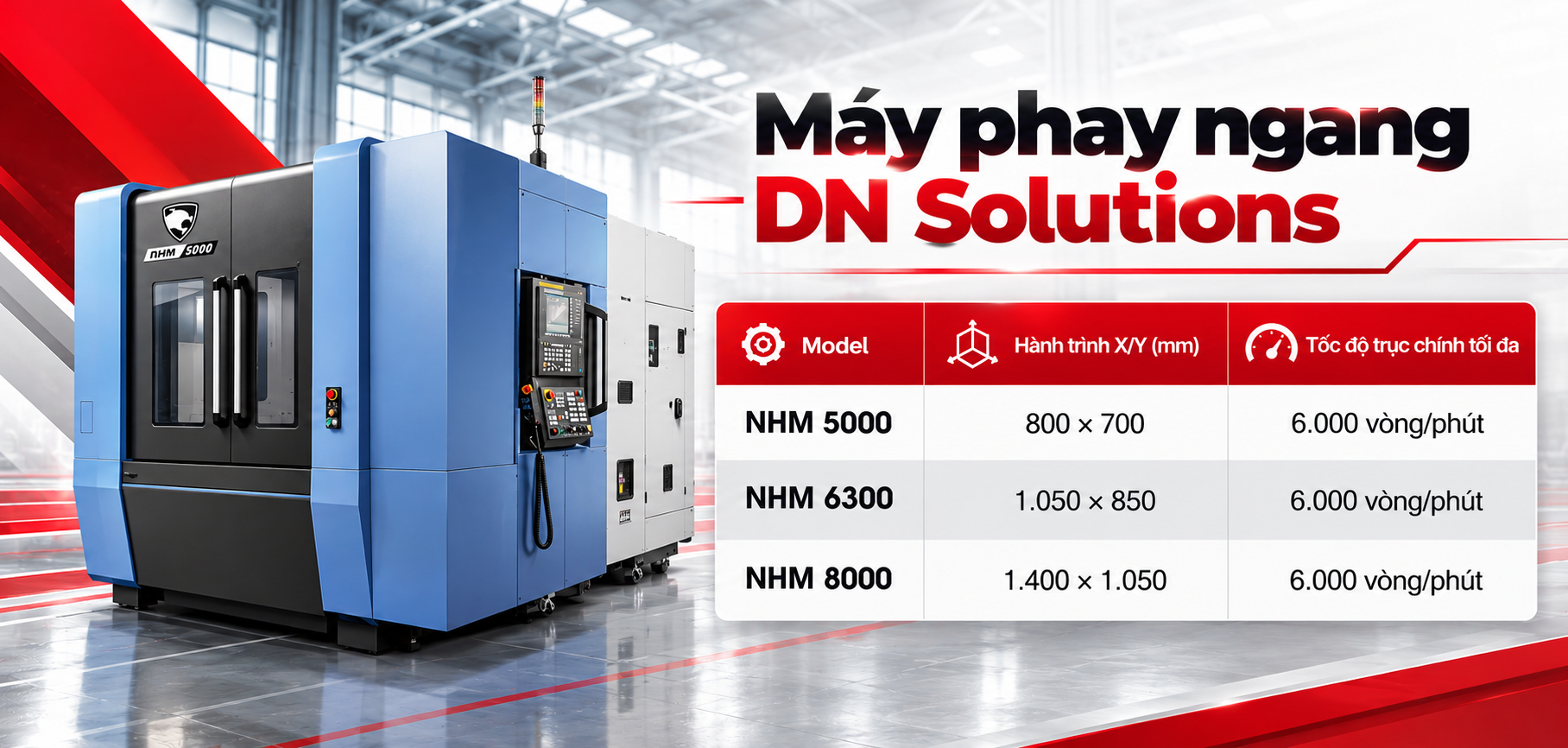

Các model tiêu biểu gồm:

Nguồn: DN Solutions

Đặc điểm nổi bật:

• Kết cấu máy được phát triển cho yêu cầu gia công cắt gọt tải nặng.
• Phù hợp với các ứng dụng cần khả năng bóc tách vật liệu ổn định.
• Có nhiều lựa chọn kích thước vùng làm việc.
• Đáp ứng nhu cầu gia công các chi tiết cơ khí có kích thước và khối lượng lớn trong giới hạn kỹ thuật của từng model.

Ứng dụng: Gia công thân máy, hộp giảm tốc, vỏ thiết bị, chi tiết kết cấu và các cụm cơ khí công nghiệp yêu cầu độ cứng vững cao.

NHM Series là lựa chọn đáng cân nhắc đối với doanh nghiệp gia công thép, gang và các chi tiết cần thực hiện nguyên công cắt gọt tải nặng.

12.3. HC II Series – Trung tâm gia công ngang linh hoạt

HC II Series là dòng trung tâm gia công ngang của DN Solutions với các lựa chọn kích thước phù hợp cho nhiều ứng dụng cơ khí chính xác.

Dòng sản phẩm gồm HC 400 II và HC 500 II, có tốc độ trục chính tối đa được công bố là 8.000 vòng/phút.

Nguồn: DN Solutions.

Đặc điểm nổi bật:

• Thiết kế trung tâm gia công ngang phục vụ các nguyên công phay, khoan, doa và taro.
• Có các lựa chọn hành trình phù hợp với nhiều kích thước chi tiết.
• Hỗ trợ tổ chức quy trình gia công nhiều mặt khi sử dụng cấu hình bàn xoay phù hợp.
• Có thể được xem xét cho những ứng dụng sản xuất cần cân bằng giữa năng lực gia công và quy mô đầu tư.

Ứng dụng: Gia công chi tiết dạng hộp, vỏ thiết bị, thân máy và các sản phẩm cơ khí chính xác.

HC II Series phù hợp với doanh nghiệp cần một trung tâm gia công ngang phục vụ nhiều loại chi tiết và yêu cầu công nghệ khác nhau.

12.4. NHC Series – Trung tâm gia công ngang hướng đến hiệu quả sản xuất

NHC Series là một trong những dòng trung tâm gia công ngang thuộc danh mục sản phẩm của DN Solutions, với hai model tiêu biểu là NHC 4000 và NHC 5000.

Theo thông số công bố, cả hai model có tốc độ trục chính tối đa 8.000 vòng/phút, với hành trình trục X lần lượt là 600 mm và 850 mm. DN Solutions

Dòng máy có thể được xem xét cho các ứng dụng gia công chi tiết dạng hộp, vỏ cơ khí và những sản phẩm yêu cầu thực hiện nhiều nguyên công trên cùng thiết bị. Khi lựa chọn NHC Series, doanh nghiệp cần đối chiếu thêm cấu hình trục chính, tải trọng bàn, hệ thống thay dao và khả năng tích hợp tự động hóa để xác định mức độ phù hợp với nhu cầu thực tế.

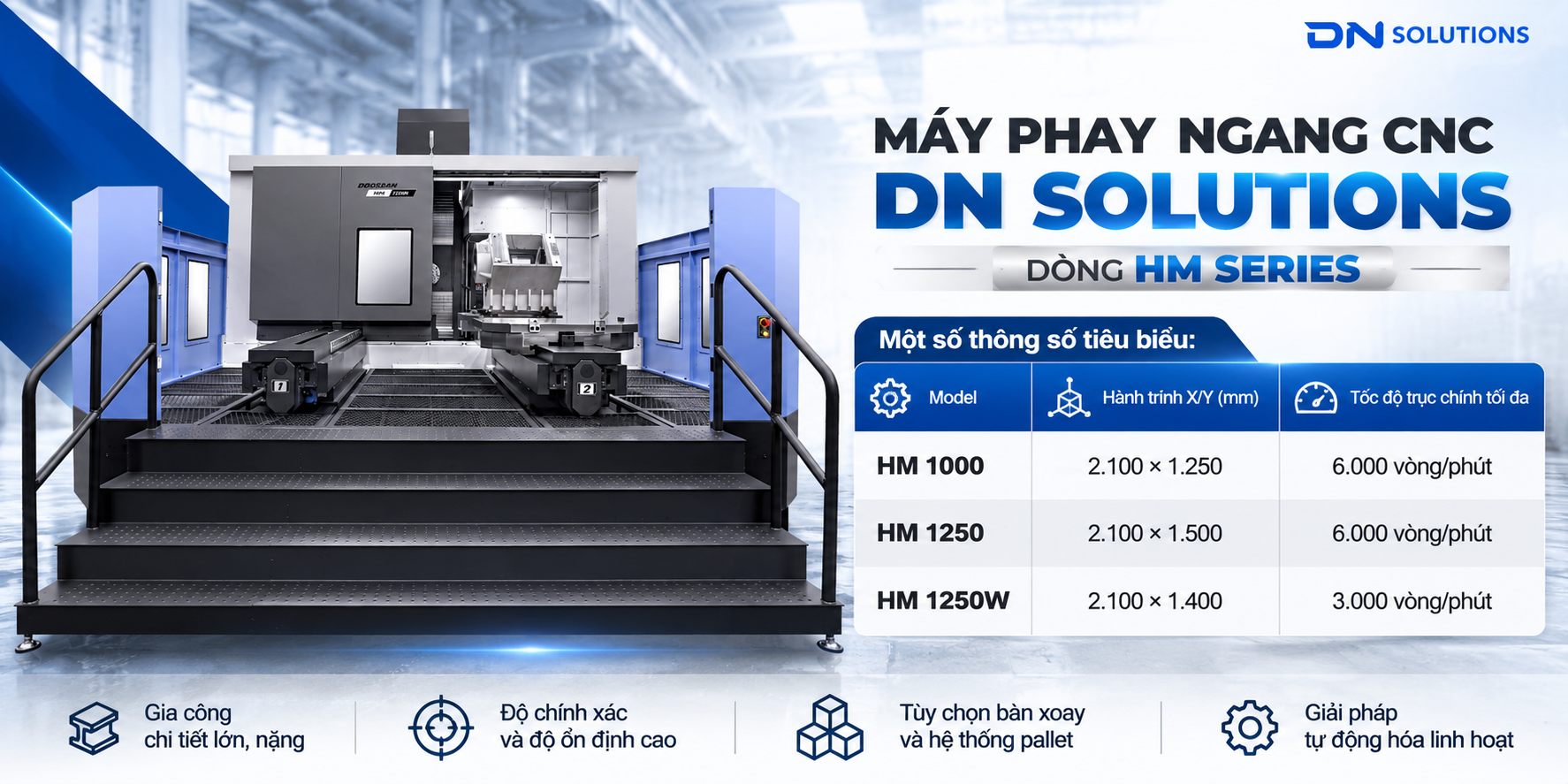

12.5. HM Series – Trung tâm gia công ngang cho chi tiết kích thước lớn

Đối với các ứng dụng gia công chi tiết có kích thước lớn, DN Solutions cung cấp HM Series với các model như HM 1000, HM 1250 và HM 1250W.

Đây là nhóm trung tâm gia công ngang có hành trình lớn, hướng đến những ứng dụng yêu cầu không gian gia công rộng và khả năng cắt gọt phù hợp với chi tiết công nghiệp quy mô lớn.

Nguồn: DN Solutions.

Ứng dụng: Gia công thân máy công nghiệp, chi tiết dạng hộp kích thước lớn, vỏ thiết bị và các cụm kết cấu cơ khí yêu cầu vùng làm việc rộng.

HM Series phù hợp với doanh nghiệp chế tạo máy, sản xuất thiết bị công nghiệp và những đơn vị cần gia công các chi tiết có kích thước lớn.

12.6. Nên lựa chọn dòng máy phay ngang DN Solutions nào?

Mỗi dòng trung tâm gia công ngang DN Solutions được phát triển theo những định hướng ứng dụng khác nhau.

Để lựa chọn thiết bị phù hợp, doanh nghiệp cần đánh giá cụ thể bản vẽ chi tiết, vật liệu, yêu cầu dung sai, sản lượng và phương án gá đặt. Đồng thời, việc tính toán thời gian chu kỳ và hiệu quả đầu tư sẽ giúp xác định cấu hình máy tối ưu.

13. Weldcom – Đơn vị cung cấp giải pháp máy phay ngang CNC DN Solutions tại Việt Nam

Với vai trò nhà phân phối chúnh hãng của DN Solutions tại Việt Nam, Weldcom cung cấp các dòng máy công cụ CNC cùng dịch vụ tư vấn công nghệ, hỗ trợ kỹ thuật và hậu mãi, đồng hành cùng doanh nghiệp trong quá trình đầu tư và khai thác thiết bị.

Không chỉ dừng lại ở việc cung cấp máy, Weldcom hướng đến giải pháp gia công phù hợp với yêu cầu sản xuất thực tế, từ lựa chọn cấu hình, tư vấn công nghệ đến lắp đặt, đào tạo và hỗ trợ vận hành.

Trên nền tảng kinh nghiệm triển khai các giải pháp công nghệ công nghiệp cùng đội ngũ chuyên gia, kỹ sư kỹ thuật, Weldcom cam kết đồng hành cùng khách hàng trong việc nâng cao năng lực gia công, tối ưu hiệu quả đầu tư và phát triển sản xuất bền vững.

Liên hệ Weldcom để được tư vấn lựa chọn máy phay ngang CNC DN Solutions và nhận báo giá phù hợp với nhu cầu sản xuất.

Máy phay ngang CNC là giải pháp gia công quan trọng đối với những doanh nghiệp cần sản xuất chi tiết có nhiều bề mặt, yêu cầu độ chính xác tương quan cao và tối ưu năng suất gia công. Với khả năng thoát phoi thuận lợi, giảm số lần gá đặt và tích hợp tự động hóa, dòng máy này ngày càng được ứng dụng rộng rãi trong ngành cơ khí chính xác và chế tạo công nghiệp. Tuy nhiên, để khai thác hiệu quả thiết bị, doanh nghiệp cần lựa chọn cấu hình phù hợp với đặc điểm sản phẩm, yêu cầu công nghệ và kế hoạch sản xuất dài hạn.

Với danh mục trung tâm gia công ngang đa dạng từ NHP, NHM đến HC II, NHC và HM, DN Solutions mang đến nhiều lựa chọn cho doanh nghiệp trong quá trình nâng cao năng lực gia công và từng bước hiện đại hóa sản xuất.
