Máy tiện CNC 5 trục là giải pháp gia công tiên tiến dành cho những doanh nghiệp cần xử lý các chi tiết phức tạp với yêu cầu cao về độ chính xác, năng suất và khả năng tích hợp nhiều nguyên công. So với máy tiện CNC thông thường, máy tiện 5 trục có thể kết hợp tiện, phay, khoan, taro và gia công nhiều bề mặt trong một lần gá, qua đó giảm thời gian chuyển công đoạn và hạn chế sai số tích lũy.
Vậy giá máy tiện CNC 5 trục hiện nay bao nhiêu? Doanh nghiệp cần dự trù ngân sách như thế nào và đâu là cấu hình phù hợp với nhu cầu sản xuất? Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, mức giá tham khảo đến các yếu tố cần cân nhắc trước khi đầu tư.
- Máy tiện CNC 5 trục là gì?
Máy tiện CNC 5 trục là dòng máy gia công CNC đa nhiệm, phát triển trên nền tảng máy tiện nhưng được tích hợp thêm các trục và chức năng phay nhằm thực hiện nhiều nguyên công trên cùng một thiết bị.
Về cơ bản, hệ thống có thể sử dụng các trục tuyến tính X, Y, Z kết hợp với các trục quay như C hoặc B, tùy theo thiết kế máy. Một số dòng còn tích hợp trục chính phụ (sub-spindle), dao sống (live tooling), hai turret hoặc hai trục chính, tạo thành trung tâm tiện-phay có khả năng gia công đa nhiệm.
Điểm quan trọng là không nên chỉ nhìn vào con số “5 trục”. Với máy tiện CNC 5 trục, doanh nghiệp cần xem xét cấu hình trục, khả năng nội suy đồng thời, trục Y/B/C, hệ thống dao, số lượng trục chính và khả năng gia công thực tế.
Máy tiện CNC 5 trục có ưu điểm gì?
So với quy trình phải sử dụng nhiều máy hoặc nhiều lần gá đặt, máy tiện CNC 5 trục có thể mang lại một số lợi ích nổi bật:
- Giảm số lần gá đặt, hạn chế sai số do tháo lắp và định vị lại phôi. Đặc biệt hiệu quả với chi tiết cần gia công nhiều mặt.
- Kết hợp nhiều nguyên công tiện – phay – khoan – taro trên cùng một máy. Giúp giảm nhu cầu chuyển phôi giữa nhiều thiết bị.
- Rút ngắn thời gian gia công và thời gian chuyển công đoạn. Từ đó cải thiện cycle time và tăng khả năng đáp ứng đơn hàng.
- Tăng khả năng gia công các chi tiết có biên dạng phức tạp. Phù hợp với các sản phẩm có nhiều bề mặt và góc gia công.
- Cải thiện độ đồng nhất giữa các bề mặt và vị trí gia công. Hạn chế sai lệch phát sinh giữa các lần gá.
- Tăng năng suất đối với các đơn hàng có sản lượng lớn hoặc yêu cầu nhiều nguyên công. Đặc biệt phù hợp với sản xuất hàng loạt và lặp lại.
- Tối ưu diện tích nhà xưởng khi thay thế nhiều công đoạn bằng một trung tâm gia công đa nhiệm. Đồng thời giúp đơn giản hóa quy trình tổ chức sản xuất.Đặc biệt, với các chi tiết yêu cầu gia công nhiều mặt, khả năng hoàn thiện sản phẩm trong một hoặc ít lần gá là một trong những giá trị lớn nhất của máy tiện CNC 5 trục.
- Giá máy tiện CNC 5 trục bao nhiêu hiện nay?
Giá máy tiện CNC 5 trục không có một mức cố định bởi mỗi doanh nghiệp có thể lựa chọn cấu hình hoàn toàn khác nhau.
Theo mặt bằng tham khảo trên thị trường, máy tiện CNC 5 trục/ trung tâm tiện-phay công nghiệp thường có mức đầu tư từ khoảng 6 – 12 tỷ đồng đối với cấu hình tiêu chuẩn, khoảng 10 – 20 tỷ đồng đối với cấu hình tích hợp cao hơn, và có thể trên 20 tỷ đồng khi kết hợp nhiều tính năng tự động hóa như robot cấp phôi, đo kiểm tự động hoặc các tùy chọn chuyên dụng. Đây là mức tham khảo, không phải bảng giá niêm yết cố định.
Đối với các hệ thống cao cấp, máy có kích thước lớn hoặc cấu hình gia công đa nhiệm phức tạp, tổng mức đầu tư có thể cao hơn đáng kể.
Vì sao giá máy tiện CNC 5 trục chênh lệch lớn?
Hai máy cùng được gọi là máy tiện CNC 5 trục nhưng có thể khác nhau hoàn toàn về:
- Kích thước phôi và đường kính tiện tối đa.
- Hành trình X/Y/Z.
- Khả năng xoay của trục B/C.
- Công suất và mô-men xoắn trục chính.
- Tốc độ trục chính.
- Số lượng dao và loại turret.
- Có hoặc không có trục chính phụ.
- Khả năng phay với dao sống.
- Hệ điều khiển CNC.
- Hệ thống đo dao, đo phôi.
- Robot cấp phôi và tự động hóa.
- Phần mềm CAD/CAM và các tùy chọn công nghệ.
Vì vậy, không nên đánh giá máy chỉ dựa trên giá mua ban đầu. Với thiết bị gia công chính xác, tổng chi phí sở hữu và hiệu quả sản xuất mới là yếu tố cần được ưu tiên.
- Bảng giá máy tiện CNC 5 trục tham khảo theo cấu hình
Dưới đây là bảng ngân sách tham khảo để doanh nghiệp có thể hình dung mức đầu tư. Giá thực tế sẽ được xác định theo model, cấu hình, xuất xứ, tùy chọn và thời điểm báo giá.
| Phân khúc | Cấu hình tham khảo | Mức giá tham khảo |
| Tiêu chuẩn | Tiện CNC kết hợp C/Y, dao sống, cấu hình cơ bản | 6 – 12 tỷ đồng |
| Trung – cao cấp | C/Y hoặc B/C, dao sống, sub-spindle, ATC/turret nâng cao | 10 – 20 tỷ đồng |
| Cao cấp | Multitasking, nhiều trục chính/turret, B-axis, tự động hóa | Trên 20 tỷ đồng |
| Tự động hóa cao | Máy + robot cấp phôi + đo kiểm + hệ thống tự động | Từ 20 tỷ đồng trở lên |
Lưu ý: Mức giá trên chỉ mang tính tham khảo để lập ngân sách. Giá báo giá thực tế có thể thay đổi theo cấu hình máy, hệ điều khiển, phụ kiện, thiết bị đo, phương án tự động hóa, chi phí vận chuyển, lắp đặt, đào tạo và các điều kiện thương mại tại thời điểm đầu tư.
Không nên chọn máy chỉ theo mức giá thấp nhất
Trong gia công chính xác, một chiếc máy có giá thấp nhưng không đáp ứng được yêu cầu về độ cứng vững, độ chính xác, tốc độ gia công hoặc khả năng tích hợp có thể khiến doanh nghiệp phát sinh chi phí lớn về sau.
- Những yếu tố ảnh hưởng đến giá máy tiện CNC 5 trục
4.1. Cấu hình trục và khả năng gia công
Đây là một trong những yếu tố ảnh hưởng trực tiếp đến giá máy.
Doanh nghiệp có thể gặp các cấu hình như:
- X/Y/Z + C + Y
- X/Y/Z + B + C
- Máy có trục chính phụ
- Máy hai turret
- Máy hai trục chính
- Máy tích hợp B-axis cho gia công phay đa hướng
Cấu hình càng phức tạp, khả năng gia công càng lớn thì mức đầu tư thường càng cao.
4.2. Công suất và tốc độ trục chính
Trục chính công suất lớn, mô-men xoắn cao và tốc độ cao cho phép máy xử lý đa dạng vật liệu và nâng cao năng suất.
Tuy nhiên, không phải cứ chọn trục chính công suất lớn nhất là tốt nhất. Cấu hình cần được lựa chọn dựa trên: Vật liệu, kích thước phôi, đường kính gia công, dao cụ, chế độ cắt, sản lượng…
4.3. Kích thước và khả năng tải phôi
Máy gia công chi tiết lớn, nặng thường yêu cầu kết cấu thân máy, băng dẫn hướng và hệ thống truyền động có độ cứng vững cao hơn.
Ví dụ, DN Solutions có các dòng PUMA Y-axis phục vụ từ chi tiết phức tạp đến vật liệu khó gia công, với thiết kế hướng tới hiệu quả gia công trong một lần gá.
4.4. Hệ điều khiển CNC
Hệ điều khiển ảnh hưởng đến khả năng lập trình, nội suy, điều khiển đa trục và tích hợp tự động hóa.
Đặc biệt với máy nhiều trục, khả năng xử lý chương trình phức tạp, kiểm soát đường chạy dao và đồng bộ chuyển động có ý nghĩa rất lớn đối với chất lượng sản phẩm.
4.5. Mức độ tự động hóa
Robot cấp phôi, hệ thống tháo phôi, đo dao, đo phôi, kiểm tra kích thước và kết nối dữ liệu nhà máy đều có thể làm tăng chi phí đầu tư ban đầu.
Tuy nhiên, nếu doanh nghiệp sản xuất hàng loạt, tự động hóa có thể giúp giảm nhân công trực tiếp, tăng thời gian máy chạy và nâng cao năng suất.
4.6. Thương hiệu và hệ thống dịch vụ kỹ thuật
Với máy CNC công nghiệp, thương hiệu không chỉ liên quan đến chất lượng máy mà còn liên quan đến:
- Độ ổn định trong quá trình vận hành. Giúp máy duy trì độ chính xác và năng suất ổn định trong thời gian dài, đặc biệt khi phải hoạt động liên tục với cường độ cao.
- Khả năng cung cấp linh kiện. Nguồn linh kiện chính hãng và sẵn có giúp rút ngắn thời gian thay thế, hạn chế tình trạng máy phải dừng lâu khi phát sinh sự cố.
- Hỗ trợ kỹ thuật. Đội ngũ kỹ thuật có chuyên môn giúp doanh nghiệp nhanh chóng xử lý các vấn đề về máy, tối ưu thông số gia công và duy trì hiệu suất thiết bị.
- Đào tạo vận hành. Hướng dẫn bài bản giúp đội ngũ kỹ thuật và công nhân nắm vững cách vận hành, lập trình và khai thác hiệu quả các tính năng của máy.
- Bảo trì và sửa chữa. Dịch vụ bảo trì định kỳ và sửa chữa kịp thời giúp hạn chế thời gian dừng máy, đồng thời duy trì độ chính xác và tuổi thọ thiết bị.
- Khả năng mở rộng hệ thống tự động hóa. Máy có khả năng tích hợp thêm robot cấp phôi, hệ thống đo kiểm và các giải pháp tự động hóa khác sẽ giúp doanh nghiệp dễ dàng nâng cấp dây chuyền khi nhu cầu sản xuất tăng.Đây là lý do doanh nghiệp nên đánh giá tổng thể hệ sinh thái dịch vụ, thay vì chỉ so sánh giá máy.
- Doanh nghiệp nào nên đầu tư máy tiện CNC 5 trục?
Máy tiện CNC 5 trục phù hợp nhất với những doanh nghiệp có nhu cầu gia công các chi tiết phức tạp, giá trị cao hoặc cần nhiều nguyên công trên cùng một sản phẩm.
5.1. Doanh nghiệp gia công cơ khí chính xác
Các xưởng nhận gia công chi tiết chính xác với yêu cầu dung sai chặt, nhiều bề mặt và nhiều nguyên công có thể hưởng lợi lớn từ máy tiện-phay đa nhiệm.
5.2. Doanh nghiệp sản xuất linh kiện ô tô
Các chi tiết ô tô có yêu cầu cao về năng suất, độ ổn định và khả năng sản xuất hàng loạt là nhóm ứng dụng phù hợp với các trung tâm tiện đa nhiệm.
DN Solutions định hướng dòng PUMA TT cho sản xuất hàng loạt các chi tiết có độ chính xác cao trong lĩnh vực ô tô, y tế và các ngành tương tự.
5.3. Doanh nghiệp sản xuất thiết bị y tế
Các chi tiết y tế thường có kích thước nhỏ, hình dạng phức tạp và yêu cầu cao về độ chính xác. Cấu hình hai turret, hai trục chính và Y-axis có thể giúp rút ngắn chu kỳ gia công.
5.4. Doanh nghiệp hàng không – hàng không vũ trụ
Nhóm sản phẩm này thường yêu cầu khả năng gia công vật liệu khó cắt, biên dạng phức tạp và kiểm soát chất lượng nghiêm ngặt.
5.5. Doanh nghiệp sản xuất linh kiện có giá trị gia tăng cao
Nếu mỗi sản phẩm phải trải qua nhiều công đoạn tiện, phay, khoan, taro và gia công nhiều mặt, việc đưa phôi qua nhiều máy có thể làm tăng thời gian sản xuất và sai số tích lũy.
Trong trường hợp này, đầu tư một máy multitasking có khả năng hoàn thiện nhiều nguyên công có thể mang lại hiệu quả cao hơn việc đầu tư nhiều máy đơn chức năng.
- Gợi ý dòng máy tiện CNC 5 trục DN Solutions
Trong danh mục máy gia công đa trục của DN Solutions, DVF và DHF là hai dòng máy đáng chú ý dành cho các doanh nghiệp yêu cầu gia công chính xác, độ ổn định cao và khả năng xử lý chi tiết phức tạp.

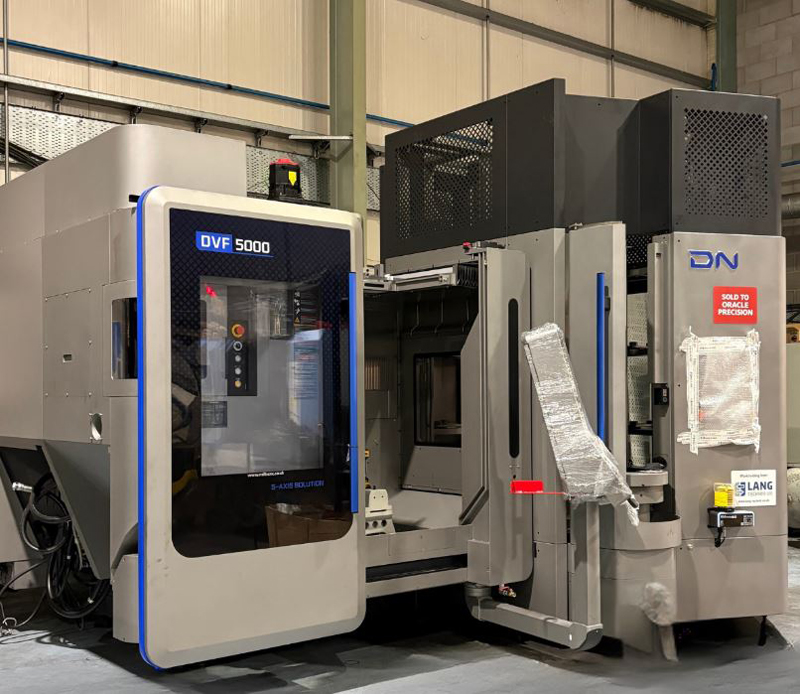

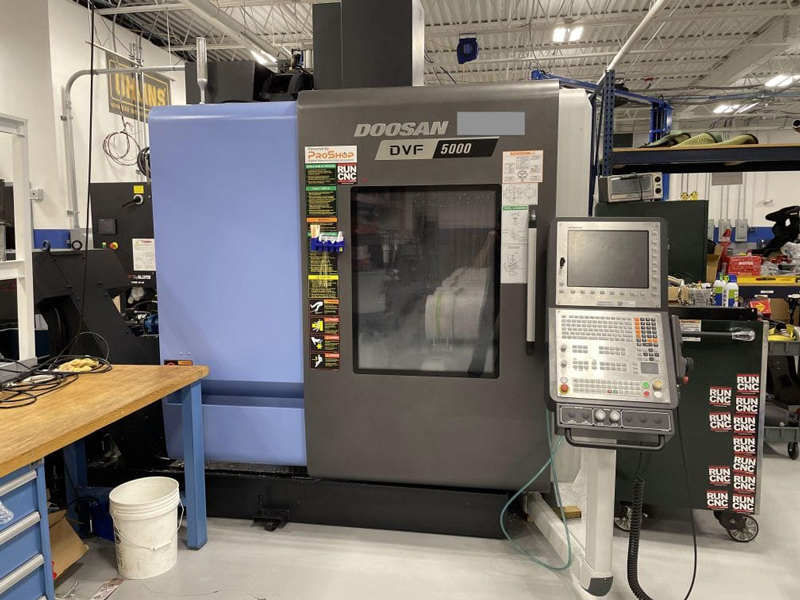

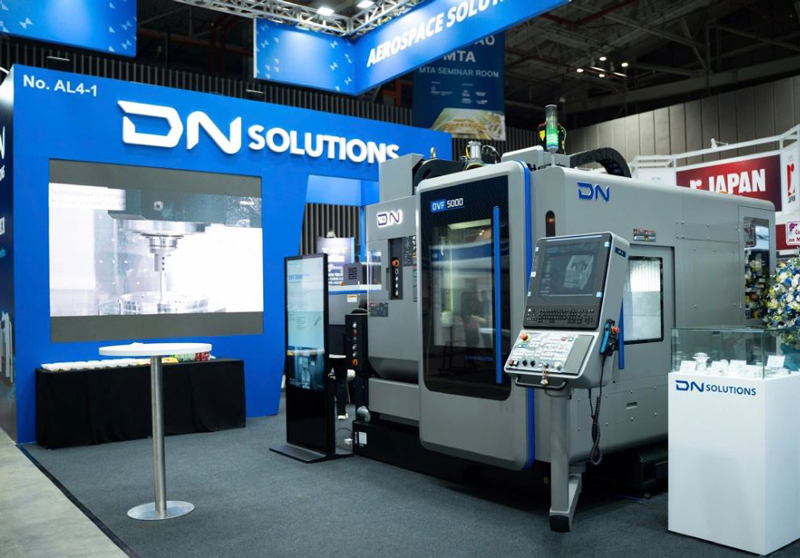

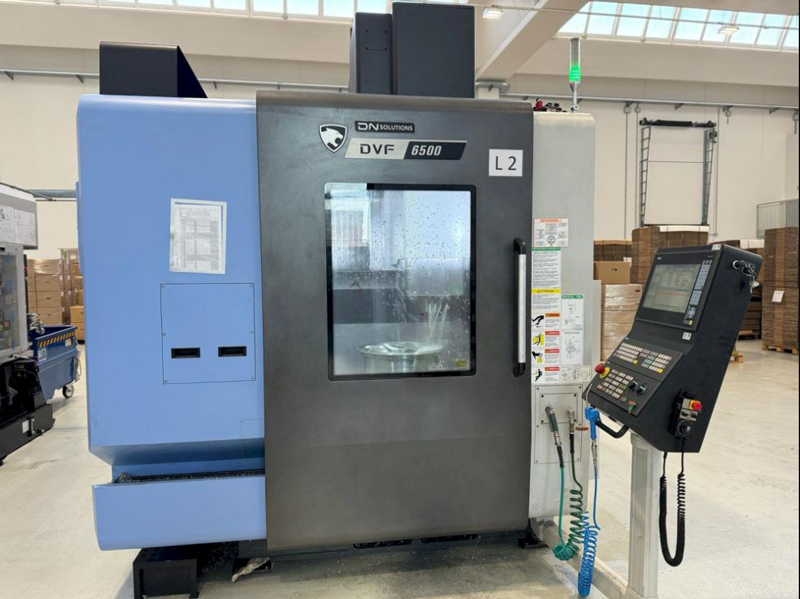

6.1. DN Solutions DVF – Trung tâm gia công 5 trục linh hoạt
DVF là dòng trung tâm gia công 5 trục đứng, được phát triển để đáp ứng nhu cầu gia công các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác cao.
Với khả năng gia công đồng thời nhiều bề mặt trong một lần gá, DVF giúp giảm số lần gá đặt, hạn chế sai số tích lũy và rút ngắn thời gian chuyển công đoạn. Đây là lợi thế đặc biệt khi gia công các chi tiết có nhiều mặt nghiêng, biên dạng phức tạp hoặc yêu cầu gia công đa hướng.
Dòng DVF phù hợp với nhiều lĩnh vực như:
- Gia công khuôn mẫu và chi tiết chính xác. Đáp ứng tốt các sản phẩm yêu cầu dung sai chặt, độ chính xác hình học cao và chất lượng bề mặt ổn định.
- Linh kiện hàng không – hàng không vũ trụ. Phù hợp với các chi tiết có hình dạng phức tạp, yêu cầu gia công đa hướng và kiểm soát độ chính xác nghiêm ngặt.
- Linh kiện ô tô. Hỗ trợ gia công hiệu quả các chi tiết có yêu cầu cao về độ chính xác, tính đồng nhất và khả năng đáp ứng sản xuất hàng loạt.
- Thiết bị y tế. Thích hợp với các chi tiết có kích thước và hình học phức tạp, đòi hỏi độ chính xác cao cùng chất lượng bề mặt tốt
- Các chi tiết có biên dạng phức tạp, yêu cầu gia công nhiều mặt. Khả năng gia công 5 trục giúp dao tiếp cận chi tiết từ nhiều hướng, giảm số lần gá đặt và hạn chế sai số tích lũy giữa các công đoạn.

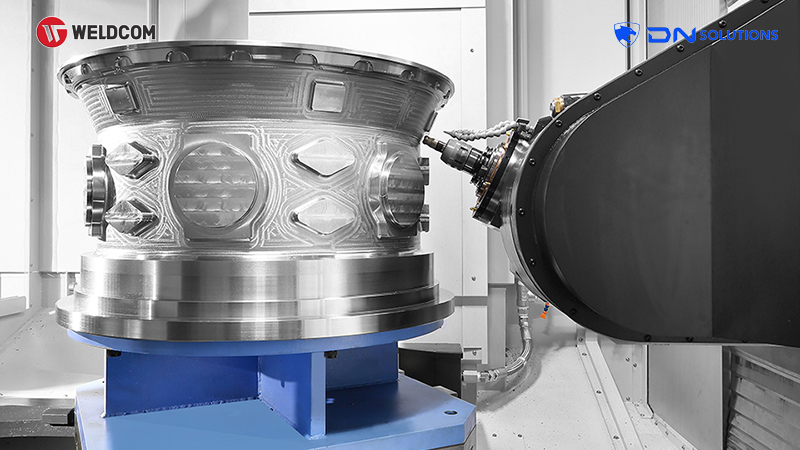

6.2. DN Solutions DHF – Giải pháp 5 trục cho gia công chi tiết phức tạp
DHF là dòng trung tâm gia công 5 trục ngang, hướng tới các ứng dụng cần độ cứng vững, khả năng gia công đa mặt và hiệu suất cao.
Thiết kế 5 trục cho phép dao tiếp cận chi tiết từ nhiều hướng, giảm đáng kể số lần gá và hỗ trợ hoàn thiện nhiều bề mặt trên cùng một máy. Nhờ đó, DHF phù hợp với những sản phẩm có hình học phức tạp, yêu cầu cao về độ chính xác và độ đồng nhất giữa các bề mặt.
Dòng DHF có thể đáp ứng các ứng dụng như:
- Gia công chi tiết kết cấu và chi tiết cơ khí chính xác. Phù hợp với các chi tiết yêu cầu độ cứng vững cao, dung sai chặt và độ ổn định trong suốt quá trình gia công.
- Linh kiện hàng không. Đáp ứng các chi tiết có hình dạng phức tạp, nhiều bề mặt gia công và yêu cầu nghiêm ngặt về độ chính xác cũng như chất lượng bề mặt.
- Linh kiện ô tô và công nghiệp. Hỗ trợ gia công ổn định các chi tiết có yêu cầu cao về độ chính xác, khả năng lặp lại và năng suất trong sản xuất hàng loạt.
- Các chi tiết có kích thước lớn hoặc hình dạng phức tạp. Không gian gia công và khả năng tiếp cận đa hướng giúp máy xử lý hiệu quả những chi tiết khó gia công bằng máy 3 trục thông thường.
- Sản xuất yêu cầu năng suất cao và giảm tối đa số lần gá đặt. Khả năng gia công nhiều mặt trong một lần gá giúp rút ngắn thời gian chuyển công đoạn, hạn chế sai số tích lũy và nâng cao hiệu quả sản xuất.
DVF và DHF – lựa chọn theo nhu cầu gia công
Tùy thuộc vào đặc điểm sản phẩm và quy trình sản xuất, doanh nghiệp có thể cân nhắc DVF hoặc DHF để tối ưu hiệu quả đầu tư. Việc lựa chọn nên dựa trên kích thước phôi, vật liệu, độ phức tạp của chi tiết, dung sai yêu cầu, sản lượng và các nguyên công cần thực hiện.
Thay vì chỉ so sánh giá máy CNC 5 trục, doanh nghiệp nên đánh giá tổng thể khả năng gia công, độ chính xác, năng suất, độ ổn định và khả năng mở rộng tự động hóa để lựa chọn cấu hình phù hợp nhất.
- Mua máy tiện CNC 5 trục ở đâu?
Khi mua máy tiện CNC 5 trục, doanh nghiệp không nên chỉ quan tâm đến giá máy mà cần đánh giá năng lực của nhà cung cấp.
Một đơn vị cung cấp máy CNC chuyên nghiệp cần có khả năng hỗ trợ xuyên suốt từ:
Khi lựa chọn nhà cung cấp máy CNC, doanh nghiệp nên ưu tiên đơn vị có khả năng đồng hành xuyên suốt từ tư vấn công nghệ, lựa chọn cấu hình và báo giá đến mô phỏng gia công, vận chuyển, lắp đặt, cân chỉnh máy và đào tạo vận hành. Sau khi bàn giao, nhà cung cấp cũng cần đảm bảo chuyển giao công nghệ, hỗ trợ bảo hành, bảo trì và xử lý kỹ thuật kịp thời, giúp máy vận hành ổn định và phát huy tối đa hiệu quả đầu tư.
Đặc biệt, với máy 5 trục hoặc máy multitasking, việc khảo sát chi tiết thực tế của khách hàng trước khi lựa chọn máy là rất quan trọng.
Doanh nghiệp nên cung cấp cho nhà cung cấp:
- Bản vẽ 2D/3D của sản phẩm.
- Vật liệu gia công.
- Kích thước phôi.
- Sản lượng/tháng.
- Dung sai yêu cầu.
- Bề mặt yêu cầu.
- Dao cụ đang sử dụng.
- Thời gian chu kỳ mục tiêu.
Từ đó, nhà cung cấp có thể đề xuất cấu hình máy phù hợp thay vì bán một model có sẵn.
Tại Việt Nam, Weldcom là nhà phân phối chính hãng máy CNC DN Solutions, đồng hành cùng doanh nghiệp trong quá trình lựa chọn thiết bị, từ tư vấn cấu hình phù hợp với nhu cầu gia công đến lắp đặt, hướng dẫn vận hành và hỗ trợ kỹ thuật trong quá trình sử dụng. Với đội ngũ kỹ thuật giàu kinh nghiệm trong lĩnh vực máy CNC, Weldcom hướng tới việc giúp doanh nghiệp khai thác hiệu quả thiết bị, duy trì độ chính xác và sự ổn định trong sản xuất.
- Câu hỏi thường gặp về giá máy tiện CNC 5 trục
Có nên mua máy tiện CNC 5 trục giá rẻ không?
Không nên chọn máy chỉ vì giá rẻ.
Một máy có giá thấp có thể phù hợp nếu đáp ứng đúng nhu cầu sản xuất, nhưng nếu thiếu trục Y, B/C, công suất trục chính, độ cứng vững hoặc khả năng tự động hóa cần thiết thì doanh nghiệp có thể phải gia công qua nhiều máy khác nhau.
Khi đó, chi phí thực tế không chỉ nằm ở giá mua máy mà còn bao gồm nhiều khoản liên quan đến quá trình vận hành như thời gian gá đặt, nhân công, thời gian chuyển công đoạn, chi phí dao cụ, diện tích nhà xưởng, tỷ lệ sản phẩm lỗi và thời gian máy dừng. Đây đều là những yếu tố có thể ảnh hưởng trực tiếp đến chi phí sản xuất và hiệu quả đầu tư trong dài hạn.
Vì vậy, hãy so sánh chi phí trên mỗi chi tiết và năng suất thực tế, thay vì chỉ so sánh giá mua ban đầu.
Cách chọn máy tiện CNC 5 trục phù hợp ngân sách?
Có thể áp dụng quy trình 5 bước:
Bước 1: Xác định nhóm sản phẩm cần gia công.
Bước 2: Xác định kích thước phôi và kích thước gia công lớn nhất.
Bước 3: Xác định các nguyên công cần thực hiện: tiện, phay, khoan, taro, phay nghiêng…
Bước 4: Tính sản lượng và cycle time mục tiêu.
Bước 5: So sánh tổng chi phí đầu tư với năng suất, nhân công và thời gian hoàn vốn.
Đặc biệt, không nên đầu tư cấu hình quá cao nếu sản phẩm hiện tại chưa khai thác được khả năng của máy.
Ngược lại, cũng không nên tiết kiệm bằng cách cắt bỏ những tính năng quyết định đến năng suất và độ chính xác.
Có nên mua máy tiện CNC 5 trục cũ không?
Có thể cân nhắc, nhưng cần kiểm tra rất kỹ.
Máy cũ có ưu điểm lớn nhất là giảm vốn đầu tư ban đầu. Tuy nhiên, với máy nhiều trục, rủi ro kỹ thuật cũng cao hơn máy tiện CNC thông thường.
Trước khi mua cần kiểm tra:
- Độ chính xác định vị và độ lặp lại các trục.
- Tình trạng spindle.
- Backlash của các trục.
- Băng dẫn hướng và vít me.
- Turret và hệ thống thay dao.
- Trục chính phụ.
- Trục B/C/Y nếu có.
- Hệ điều khiển CNC.
- Lịch sử bảo trì.
- Thời gian máy đã vận hành.
- Khả năng cung cấp linh kiện thay thế.
- Khả năng hỗ trợ kỹ thuật tại Việt Nam.
Quan trọng nhất, nên chạy thử máy với chính chi tiết mà doanh nghiệp dự định sản xuất trước khi quyết định.
Giá máy tiện CNC 5 trục có thể dao động từ vài tỷ đồng đến hàng chục tỷ đồng tùy cấu hình, thương hiệu, kích thước, công suất, số trục, khả năng multitasking và mức độ tự động hóa. Vì vậy, không có một mức giá chung áp dụng cho mọi doanh nghiệp.
Thay vì chỉ lựa chọn máy dựa trên mức giá thấp nhất, doanh nghiệp nên xác định rõ nhu cầu gia công thực tế, bao gồm loại sản phẩm, vật liệu, kích thước phôi, dung sai, sản lượng, cycle time và mức độ tự động hóa. Từ những yêu cầu này, doanh nghiệp có thể xác định cấu hình máy phù hợp, vừa đáp ứng yêu cầu kỹ thuật vừa tối ưu chi phí đầu tư và hiệu quả sản xuất.
Đối với các doanh nghiệp gia công chính xác, sản xuất linh kiện ô tô, y tế, hàng không hoặc các chi tiết phức tạp có giá trị cao, máy tiện CNC 5 trục và các trung tâm tiện-phay đa nhiệm có thể giúp giảm số lần gá, rút ngắn thời gian gia công, nâng cao độ chính xác và tối ưu năng suất sản xuất.
Nếu lựa chọn đúng cấu hình, bài toán đầu tư không còn đơn thuần là “máy tiện CNC 5 trục giá bao nhiêu?”, mà trở thành bài toán tối ưu chi phí trên mỗi sản phẩm và nâng cao hiệu quả tổng thể của nhà máy.
