Dao phay đĩa là dao cụ cắt hữu ích trong gia công cơ khí quyết định đến chất lượng và hiệu quả sản phẩm. Nếu bạn đang quan tâm đến loại dao cụ này, đừng bỏ qua bài viết ngay sau đây nhé!

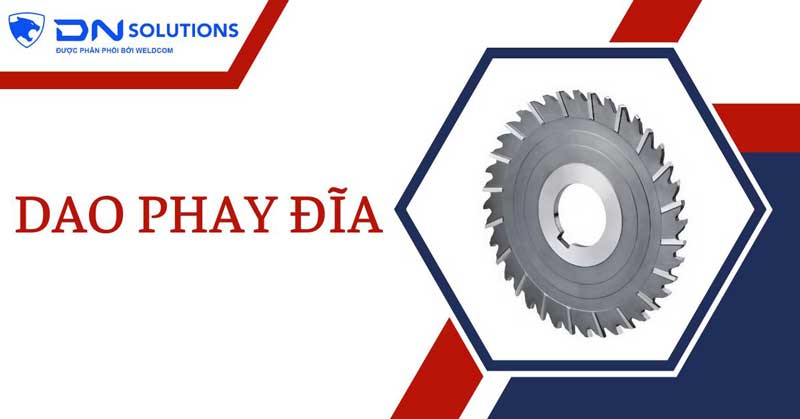

1. Dao phay đĩa là gì?
- Dao phay đĩa là loại dao cụ được sử dụng trong gia công rãnh (kể cả những rãnh sâu và hẹp), gia công bậc và mặt phẳng.
- Các dao cụ này là dao phay có răng hình chiếc đĩa, được chế tạo có bề rộng từ 3/16 đến 1 inch.
2. Đặc điểm của dao phay đĩa
- Các dao phay đĩa đều có kết cấu ghép mảnh răng dao. Khi gia công bằng dao phay đĩa sử dụng phương pháp tiến dao hướng kính nên các mảnh dao dùng cho dao phay đĩa chỉ có một hoặc hai lưỡi cắt. Hai lưỡi cắt sử dụng trong trường hợp kết cấu ghép mảnh răng dao không ảnh hưởng đến lưỡi cắt dự phòng.
- Dao phay đĩa được ưu tiên sử dụng để phay rãnh, đặc biệt khi gia công rãnh hẹp và sâu vì dao cụ này cho năng suất cao hơn sử dụng dao phay ngón và độ cứng vững cũng cao hơn. Trong một số trường hợp, có thể kết hợp dao phay ngón và dao phay đĩa để gia công bề mặt trụ.
3. Công dụng của dao phay đĩa
Dao phay đĩa sử dụng chủ yếu trên máy phay CNC để phay rãnh tuy nhiên chúng ta còn có thể dùng để phay bậc và cắt đứt.
- Khi phay rãnh, dao phay sử dụng 3 lưỡi cắt, bao gồm 2 lưỡi cắt bên hông và 1 lưỡi cắt giữa.
- Khi phay bậc, dao phay sử dụng 2 lưỡi cắt, 1 lưỡi cắt giữa và 1 lưỡi cắt bên hông.
- Khi cắt đứt thì dao chỉ có 1 lưỡi cắt thực hiện.
4. Các loại dao phay đĩa phổ biến
Có nhiều loại dao phay đĩa khác nhau, cùng tìm hiểu những loại dao cụ phổ biến hiện nay ngay sau đây nhé!

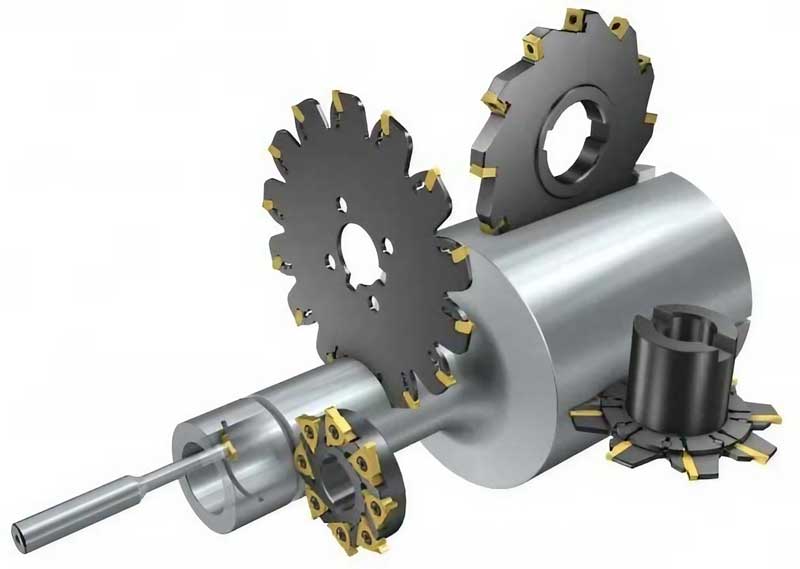

4.1. Dao phay đĩa hợp kim răng chắp
- Các loại dao cắt hợp kim răng chắp được sử dụng để cắt các đường rãnh hoặc các đường khe.
- Vì các răng hợp kim được lắp vào, cho nên các dao cắt này có thể được điều chỉnh để cắt với các rãnh có bề rộng thay đổi. Phạm vi của các điều sự chỉnh bề rộng thông thường trên một dao cắt là 0.060 inch.
- Dao phay đĩa hợp kim răng chắp sở hữu ưu điểm là các răng cắt lắp có thể được thay nhanh khi dao cùn. Một số lớn mũi hợp kim có sẵn để lựa chọn loại mũi hợp kim đúng vật liệu đang được gia công và điều kiện gia công yêu cầu.

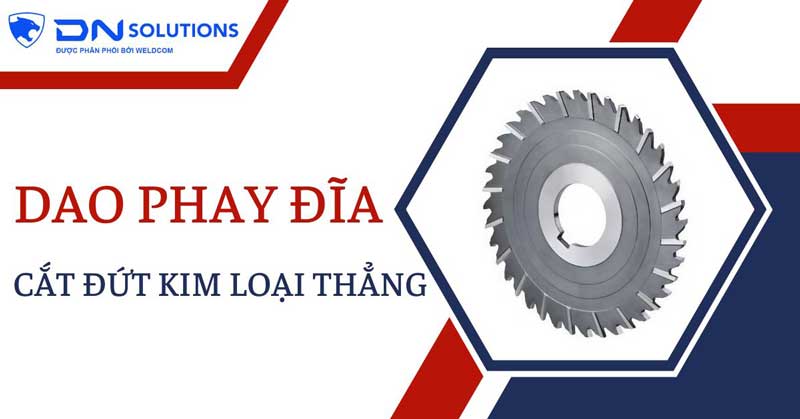

4.2. Dao phay cắt đứt kim loại thẳng
- Dao phay cắt đứt kim loại thẳng gồm những bánh răng mỏng làm được thiết kế để thao tác cắt kim loại.
- Các cạnh bên của dao phay đĩa này được giảm bởt hoặc được tạo thành hình dĩa mỏng, tránh tình trạng bị kẹt vào trong rãnh
- Tất cả các loại dao phay cắt đứt kim loại có một khe hở được mài hơi nhẹ về hai bên hướng về lỗ để ngăn khỏi kẹt vào trong rãnh và làm xước các vách của rãnh.
Phân loại dao phay cắt đứt kim loại thẳng theo yêu cầu gia công, cụ thể như sau:
- Các loại dao có chiều rộng từ 1/32 đến 5/16 inch thường được sử dụng khi gia công các rãnh nông.
- Các loại dao có chiều rộng từ 1/16 đến 3/16 inch là loại dao hợp kim một phía, có thể cắt được kim loại với rãnh sâu hơn.
- Các loại dao có chiều rộng từ 3/16 đến 5/16 inch còn được gọi là dao phay cắt đứt răng bậc, có thể cắt các rãnh sâu hơn nữa nhờ khả năng đưa phoi ra ngoài nhiều hơn so với các loại dao phay cắt đứt khác.
Lưu ý khi sử dụng dao phay đĩa:
- Nên sử dụng bộ gá dao khi lắp dao phay đĩa cắt đứt với trục. Ngoài ra chúng ta chỉ siết tay đai ốc thay vì dùng cờ lê siết vì siết quá mạnh sẽ dễ hỏng dao.
- Nên chọn dao cắt đứt có đường kính nhỏ (đảm bảo khoảng cách an toàn giữa trục gá và chi tiết gia công) để tăng độ cứng vững, hạn chế sự cố gãy dao khi lực cắt quá lớn.
- Khoảng cách giữa dao cắt và mặt trụ máy càng gần càng tốt.
- Luôn luôn dùng dao được mài sắc.
- Tốc độ dao cắt: từ 1/4 đến 1/8 tốc độ khi phay mặt hông.
- Đối với cắt các rãnh tương đối dài hoặc sâu nên chúng ta nên sử dụng phay nghịch thay vì phay thuận.
4.3. Dao phay góc
Các dao phay góc được sử dụng để phay góc chẳng hạn như cắt các mộng đuôi én, các vết khía rãnh hình chữ V, và các đường răng cưa.

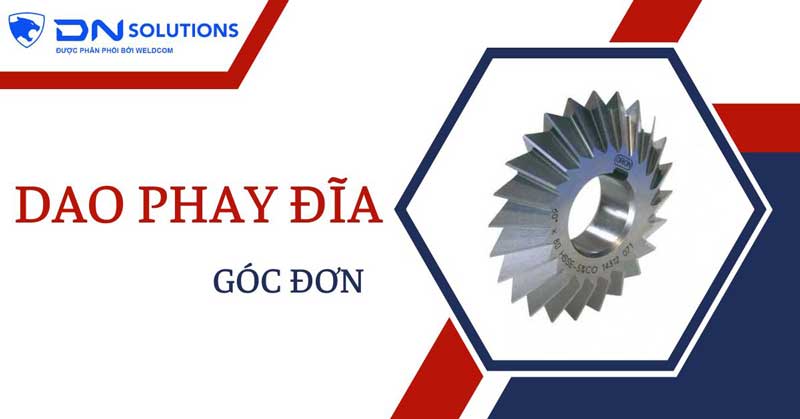

- Dao phay góc đơn: được tạo thành từ một góc bao 45° hoặc 65°, với một bên của góc ở 90° so với đường trục của dao.

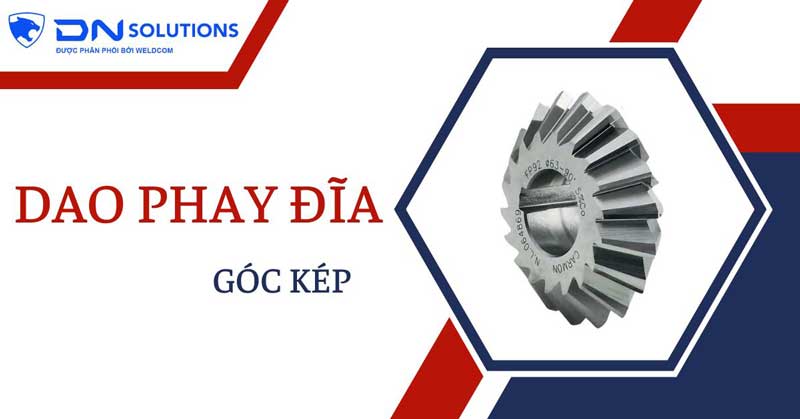

- Dao phay góc kép: Thường có góc bao 45°, 60° hoặc 90° so với đường trục của dao.
Ngoài ra các loại góc khác hơn so với 2 loại được kể trên là các loại dao phay đặc biệt.

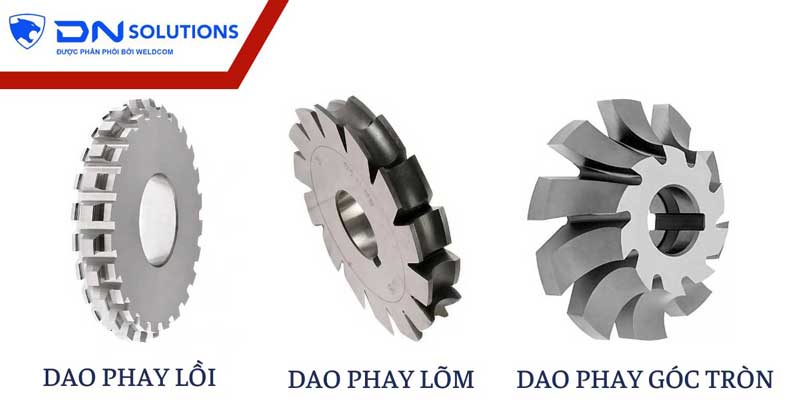

4.4. Dao phay định hình
Dao phay định hình dùng để gia công một bán kính trong một phần bên trong của góc. Dao phay định hình gồm các loại:
- Dao phay lồi: Có hình dạng răng đáy lồi. Dao cụ dùng để tạo các rănh đáy lom, hoặc sử dụng đế tạo một bán kính trong một phần bên trong của góc.
- Dao phay lõm: Có hình dạng đáy răng lõm. Dao cụ dùng để tạo các bề mặt lồi.
- Dao phay góc tròn: Có hình dạng đáy là các góc tròn. Dao cụ dùng để tạo ra các góc tròn.

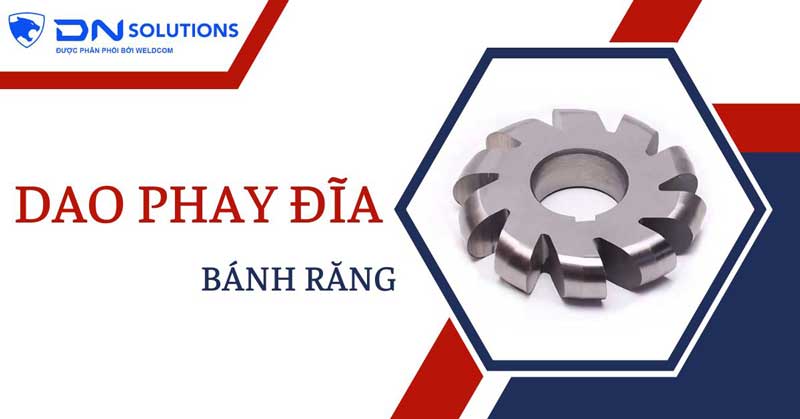

4.5. Dao phay bánh răng
Dao phay bánh răng là loại dao cụ được sử dụng để gia công bánh răng ăn khớp với các bánh răng khác. Doanh nghiệp có thể đặt riêng loại bánh răng phù hợp với nhu cầu gia công của mình.
Các dao phay bánh răng phổ biến bao gồm:
| Số của dao cắt | Dãy của lưỡi dao |
| 1 | 135 bánh răng |
| 2 | 55 đến 134 |
| 3 | 35 đến 54 |
| 4 | 26 đến 53 |
| 5 | 21 đến 25 |
| 6 | 17 đến 20 |
| 7 | 14 đến 16 |
| 8 | 12 đến 13 |
5. Cách chọn dao phay đĩa phù hợp
Dưới đây là các tiêu chí người dùng cần xem xét khi chọn mua dao phay đĩa để tạo ra sản phẩm chất lượng. Mời theo dõi.
Vật liệu dao: Nếu phôi là kim loại cứng thì nên lựa chọn dao phay đĩa hợp kim thay vì dao phay đĩa thép gió.
Bánh răng dao:
- Đối với vật liệu khó vừa, có chiều sâu cắt lớn thì nên sử dụng dao phay có các răng lớn trung bình.
- Đối với vật liệu khó vừa, có chiều sâu cắt không lớn thì nên sử dụng dao phay có các răng trung bình hoặc nhỏ.
Góc dao: Độ lớn của góc tỉ lệ thuận với độ rộng của rãnh.
Đường kính dao phay: Nên chọn càng nhỏ càng tốt, bởi vì đường kính dao phay càng nhỏ thì càng tăng độ cứng vững và giảm độ rung. Ngoài ra, nếu đường kính dao càng lớn thì giá thành càng cao.
Lớp phủ của dao: Lớp phủ của dao phay đĩa có tác dụng nâng cao độ bền của dao. Vì vậy, với các vật liệu phôi cứng, nên chọn lớp phủ tốt từ chất liệu cứng cáp.
Với những thông tin DN Solutions gửi đến về dao phay đĩa trên đây, chúc bạn có những thông tin hữu ích. Hẹn gặp lại trong những bài chia sẻ khác.
