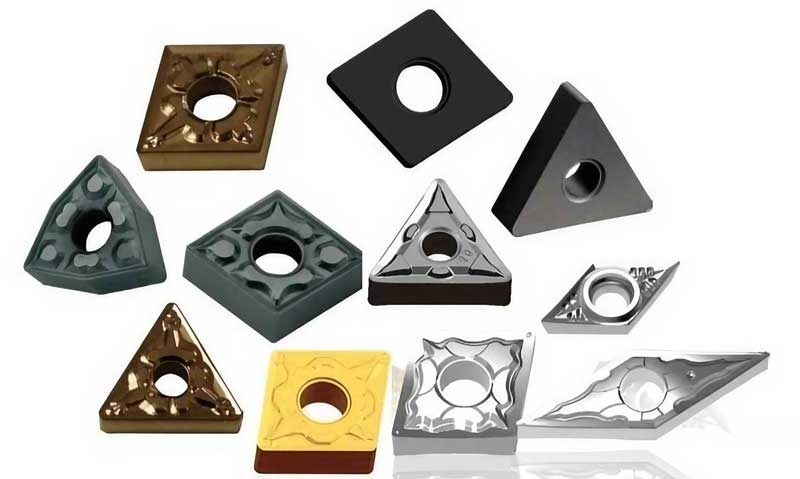

Chip dao tiện CNC là một phần không thể thiếu trong quá trình gia công cơ khí chính xác. Nếu bạn đang tìm hiểu về loại chip dao tiện này, đừng bỏ qua bài viết sau để nắm được chi tiết nhé!
1. Chip dao tiện CNC là gì?

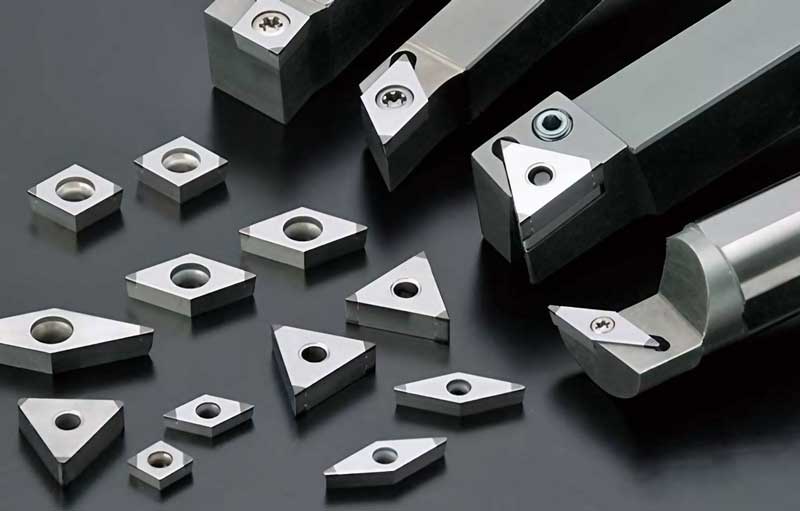

- Chip dao tiện CNC (hay còn gọi là insert tiện) là một thành phần quan trọng trong quá trình gia công tiện CNC, đóng vai trò như một lưỡi cắt trực tiếp tiếp xúc với phôi để loại bỏ vật liệu dư thừa. Chip dao tiện giúp gia công chính xác các bề mặt trụ tròn, rãnh, ren và các hình dạng phức tạp khác.
- Đây là loại dao cắt ngắn hạn, chỉ sử dụng một lần hoặc thay thế khi mòn. Chip dao tiện được gắn vào đài dao trên máy tiện, giúp quá trình gia công diễn ra nhanh chóng, chính xác và đảm bảo chất lượng sản phẩm đầu ra.
2. Đặc điểm của chip dao tiện
- Độ cứng cao: Để có thể cắt gọt kim loại hiệu quả, độ cứng của chip dao phải lớn hơn độ cứng của vật liệu gia công. Do đó chip dao tiện CNC thường đạt độ cứng >= 65HRC.
- Độ bền cơ học tốt: Sở hữu độ bền kéo và độ giãn dài cao, chip dao chịu được lực cắt lớn, chống mài mòn và chống gãy vỡ trong quá trình làm việc.
- Khả năng chịu nhiệt: Vật liệu chip dao có thể chịu nhiệt cao mà không làm giảm hiệu suất cắt.
- Tính chịu mài mòn: Khi gia công trong thời gian dài, chip dao cần có khả năng chống mài mòn tốt để kéo dài tuổi thọ.
- Độ chính xác cao: Các loại chip dao tiện CNC đảm bảo độ chính xác gia công, giúp tạo ra sản phẩm có độ sai số thấp.
Xem thêm: Cấu tạo, phân loại dao tiện CNC

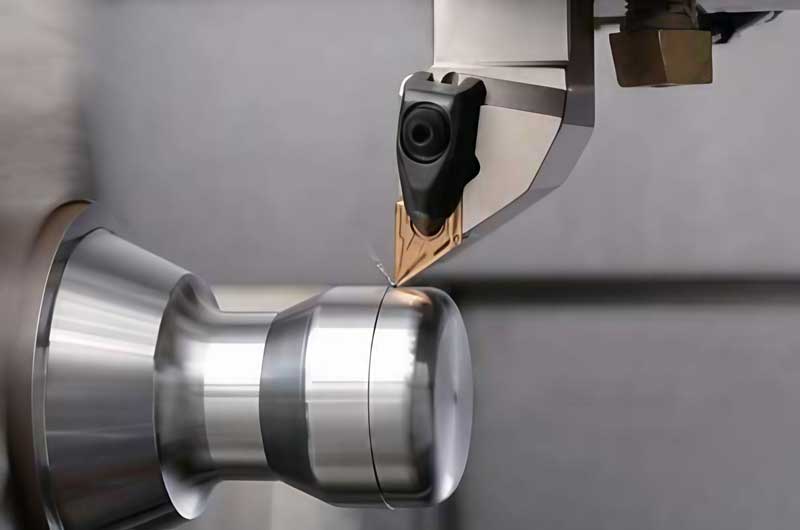

3. Lợi ích khi sử dụng chip tiện CNC
Việc sử dụng chip dao tiện CNC mang lại nhiều lợi ích cho doanh nghiệp gia công cơ khí, bao gồm:
- Tăng độ chính xác gia công: Chip dao giúp đảm bảo sai số thấp. Nhờ đó tạo ra sản phẩm đồng đều, đạt được kích thước và hình dạng chính xác theo yêu cầu.
- Nâng cao hiệu suất làm việc: Chip tiện có khả năng hoạt động ở tốc độ cao, tối ưu thời gian gia công từ đó tăng hiệu quả sản xuất.
- Tiết kiệm chi phí: Chip tiện CNC có tuổi thọ dao cao giúp giảm chi phí thay thế và bảo trì.
- Linh hoạt với nhiều loại vật liệu: Chip dao tiện CNC có thể sử dụng với nhiều loại vật liệu như: thép, nhôm, inox, gang và các hợp kim đặc biệt. Đồng thời ứng dụng được trên nhiều loại gia công từ tiện thô đến tiện tinh, người dùng có thể tùy chỉnh theo yêu cầu gia công.
- An toàn và giảm thiểu rủi ro: Giúp giảm rung lắc, tăng độ ổn định trong quá trình gia công.
4. Các loại chip dao tiện thông dụng trên thị trường
Hiện nay trên thị trường có nhiều loại chip dao tiện, tuy nhiên dựa vào các tiêu chí khác nhau sẽ chia thành các loại chip dao khác nhau.

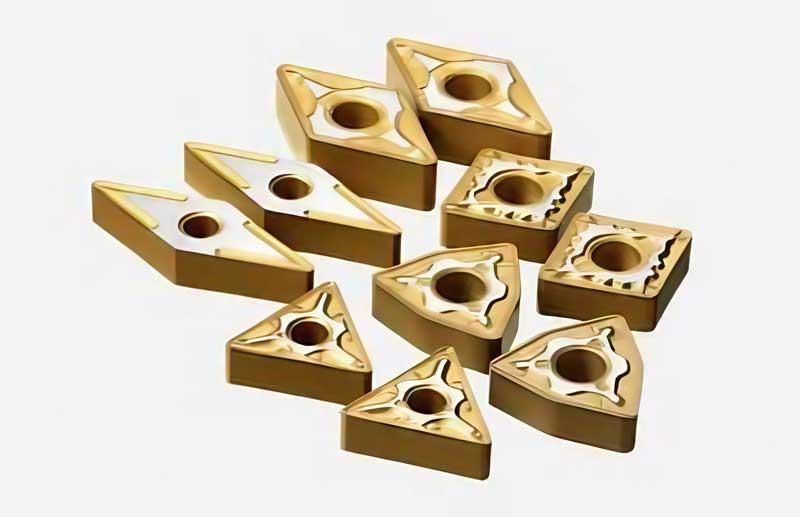

4.1. Chip dao tiện CNC theo hình dạng
Chip dao trên máy tiện CNC có nhiều hình dạng khác nhau, mỗi loại phục vụ một mục đích gia công cụ thể:
| Loại chip | Ký hiệu | Đặc điểm |
| Hình thoi | C, D, E, M, V | Được sử dụng phổ biến trong tiện ngoài và tiện ren |
| Hình bình hành | A, B, K | Thường dùng trong tiện rãnh hoặc tiện định hình |
| Hình tròn | R | Phù hợp với gia công bề mặt cong, tăng độ bền dao |
| Hình chữ nhật | L | Chuyên dùng trong tiện trục dài hoặc tiện mặt phẳng |
| Hình tam giác | T | Dùng để tiện góc hoặc gia công góc vuông |
| Hình vuông | S | Phù hợp với tiện thô, chịu lực tốt |
| Hình ngũ giác | P | Được sử dụng trong các ứng dụng gia công đặc biệt |
| Hình bát giác | O | Sử dụng chủ yếu trong tiện định hình |
| Hình 3 góc | W | Thích hợp để gia công ren và cắt rãnh sâu |
| Hình lục giác | H | Dùng trong tiện đa năng với độ chính xác cao |
4.2. Chip dao tiện theo ứng dụng
Theo ứng dụng có thể chia chip dao tiện thành các loại sau:
| STT | Loại chip dao tiện CNC | Đặc điểm |
| 1 | Chíp dao tiện móc lỗ |
|
| 2 | Chíp dao tiện ngoài |
|
| 3 | Chíp dao tiện ren |
|
| 4 | Chíp dao tiện CNC loại rãnh |
|
| 5 | Chíp dao tiện xén mặt |
|

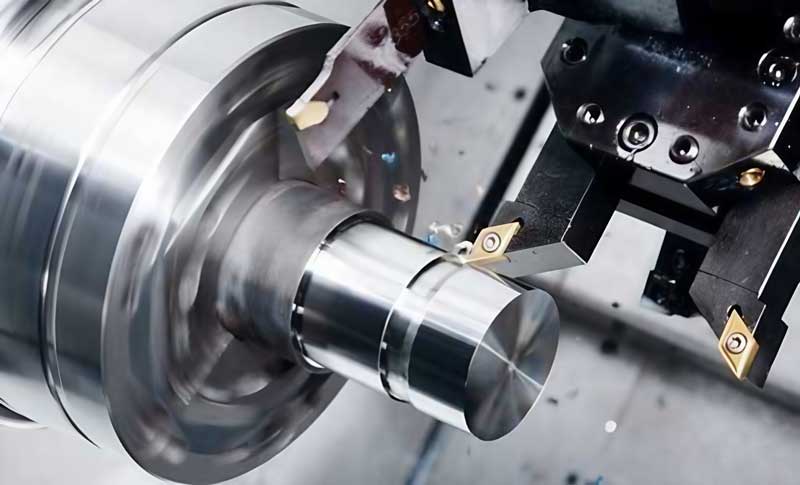

5. Cách lựa chọn chip tiện CNC phù hợp
Để chọn đúng loại chip dao tiện CNC, cần xem xét các yếu tố sau:
- Vật liệu gia công: Chọn loại chip phù hợp với vật liệu như thép cứng, thép không gỉ, hợp kim nhôm, gang…
- Loại gia công: Tiện ngoài, tiện trong, tiện ren hay tiện rãnh.
- Góc cắt và biên dạng dao: Ảnh hưởng đến khả năng thoát phoi và độ bền dao.
- Điều kiện làm việc: Tốc độ cắt, lượng ăn dao và khả năng chịu nhiệt của chip dao.
- Hình dạng chip: Đảm bảo phù hợp với ứng dụng cụ thể trong quá trình gia công.
Chip dao tiện CNC đóng vai trò quan trọng trong gia công cơ khí chính xác, giúp tối ưu hóa quá trình cắt gọt, nâng cao hiệu suất làm việc và đảm bảo chất lượng sản phẩm.
Với bài viết DN Solutions gửi đến về chip dao tiện CNC trên đây, chúc bạn lựa chọn đúng loại chip dao để giảm thiểu chi phí, nâng cao tuổi thọ dụng cụ cắt và cải thiện độ chính xác gia công.
